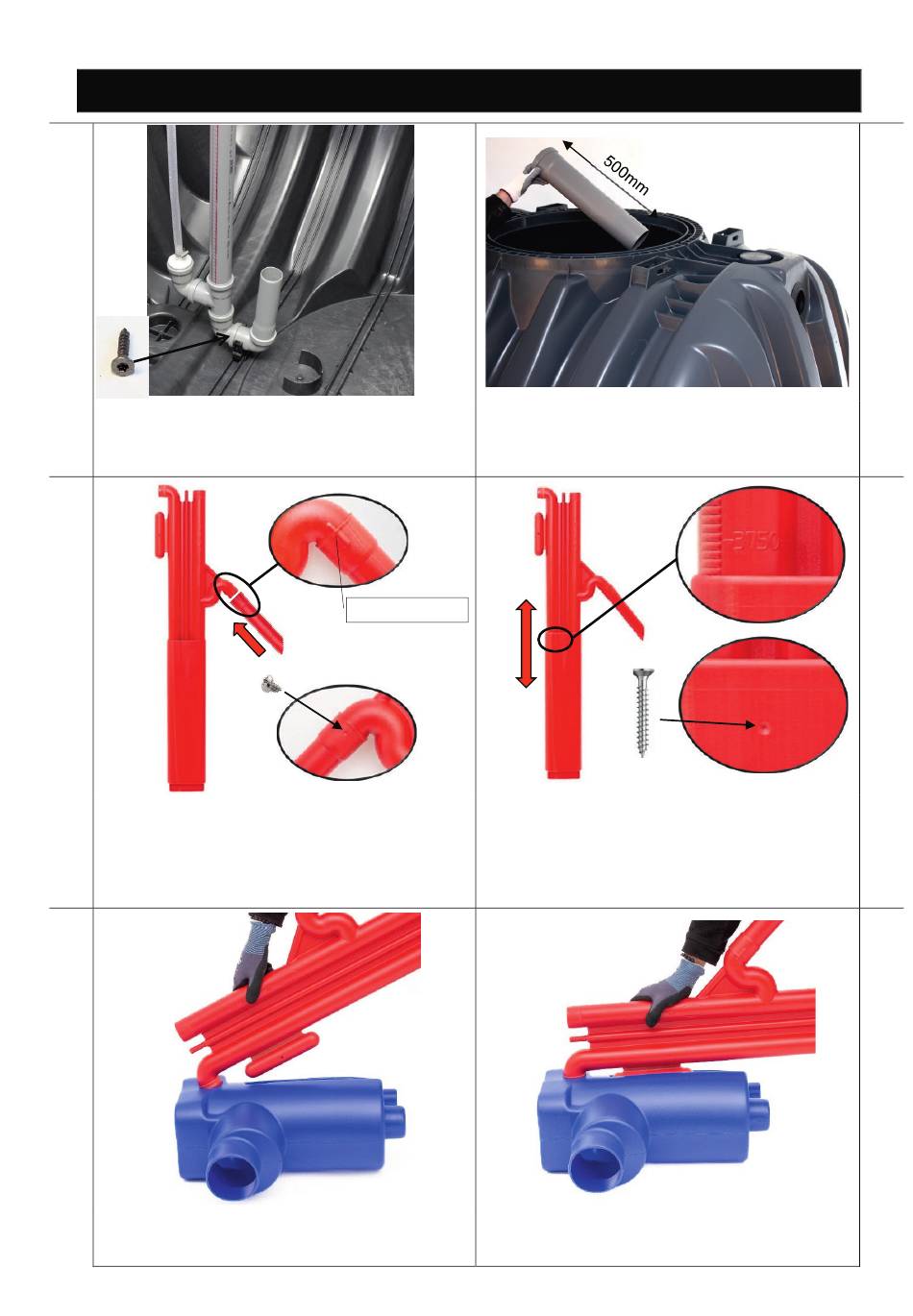

19.
Schlammrückführung in Halteklammer stecken
und mit Spax-Schraube zusätzlich sichern. Oben
im Tank die Schlammrückführung in das Rohr für
die Schlammrückführung stecken.
21.
Der Ansaugstutzen auf den Heber stecken. Ver-
drehsicherung beachten. Den Ansaugstutzen mit
Schraube (3,5x6,5) sichern.
23.
Heber und Probeentnahme zusammensetzen.
Dazu den Auslauf des Hebers in die Bohrung der
Probeentnahme drücken.
mail@graf.info
www.graf.info
4. Montage des Rüstsatzes
Ablaufrohr von innen durch die Auslaufbohrung
schieben.
Verdrehsicherung
Die Länge des Hebers muss je nach Tankgröße
durch verschieben des Heberschuhs angepasst
werden. Die ungefähre Position ist auf dem Heber
angegeben. Die exakte Höhe ist im Behälter zu
bestimmen. Nach Bestimmung der exakten Höhe
Heberschuh mit Schraube 4x30 sichern.
Heber in die Probeentnahme drücken (bis zum
Einrasten)
9 / 80
