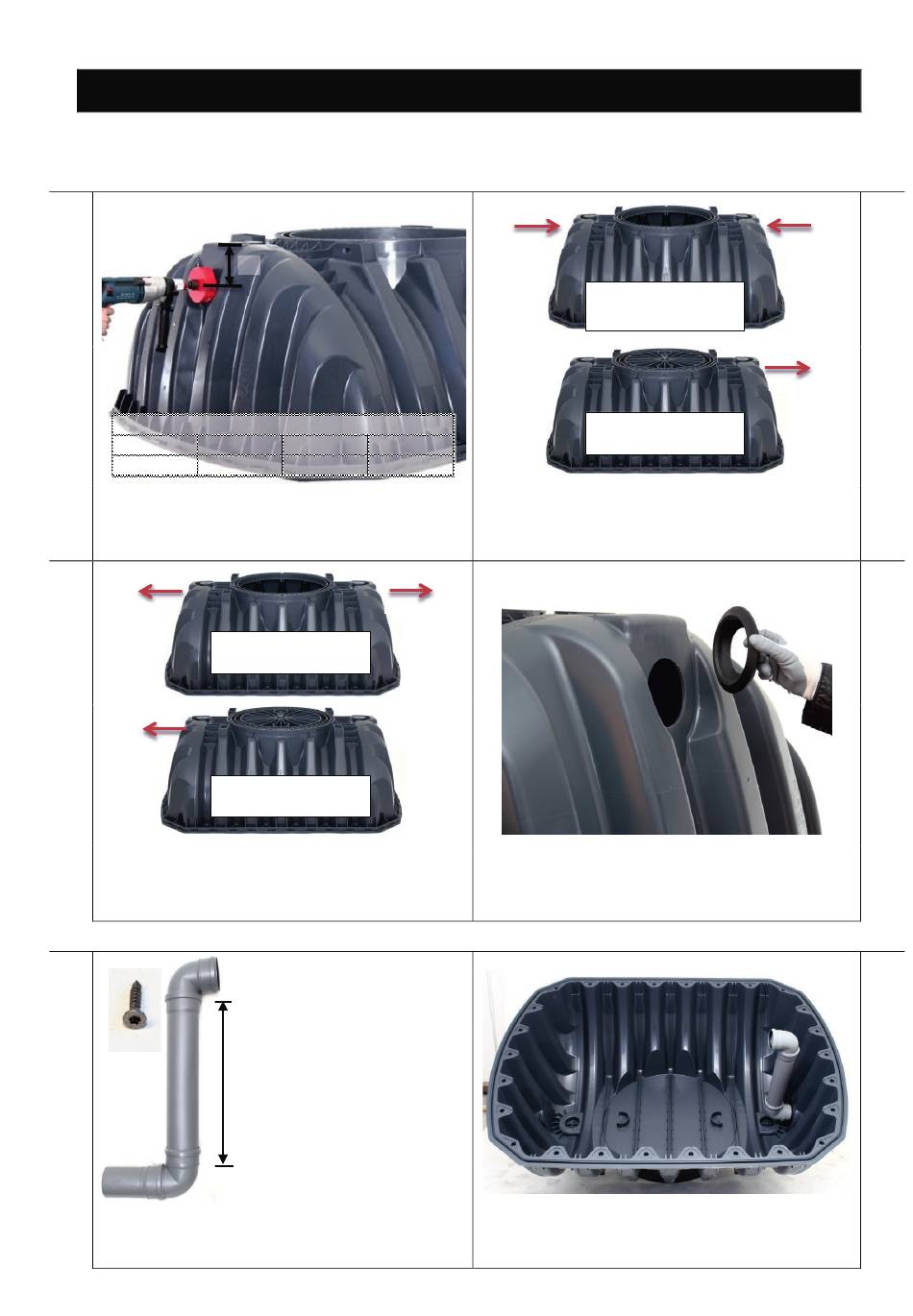

4. Montage du kit d'accessoires
4.1
Perçage des demi-coquilles du 1
1.
2700 L
3750 L
145 mm
145 mm
Percer les conduites d'arrivée, d'évacuation et de
raccordement aux demi-coques avec une scie
cloche Ø 124 mm
3.
Sur le 2e réservoir, les conduites d'arrivée et
d'évacuation sont percées conformément à l'illus-
tration du haut. Le sens de la flèche indique le
sens de passage du tuyau.
4.2
Montage 1er récipient
5.
H
Le tuyau de jumelage entre les réservoirs doit
être assemblé. Les raccords des manchons doi-
vent être fixés avec des vis courte.
4. Montage du kit d'accessoires
er
réservoir
H
H
4800 L
6500 L
190 mm
205 mm
2ème récipient
Plateau supérieur
2ème récipient
Plateau inférieur
2700 L H= 400 mm
3750 L H= 500 mm
4800 L H= 750 mm
6500 L H= 900 mm
mail@graf.info
www.graf.info
Sur le 1er réservoir, les conduites d'alimentation et
d'évacuation sont percées conformément à l'illus-
tration du haut. Le sens de la flèche indique le
sens de passage du tuyau.
Ebavurer le trou. Mettre en place le joint à lèvres
DN 110. Le sens de passage est indiqué sur la fi-
gure précédente.
Insérer dans la coque inférieure du récipient.
32 / 80
1er récipient
Plateau supérieur
1er récipient
Plateau inférieur
2.
4.
6.
