GRAF Distribution S.A.R.L
45 route d'Ernolsheim
F-67120 DACHSTEIN-GARE
Tél. (+33)03.88.49.73.10
Fax (+33)03.88.49.32.80

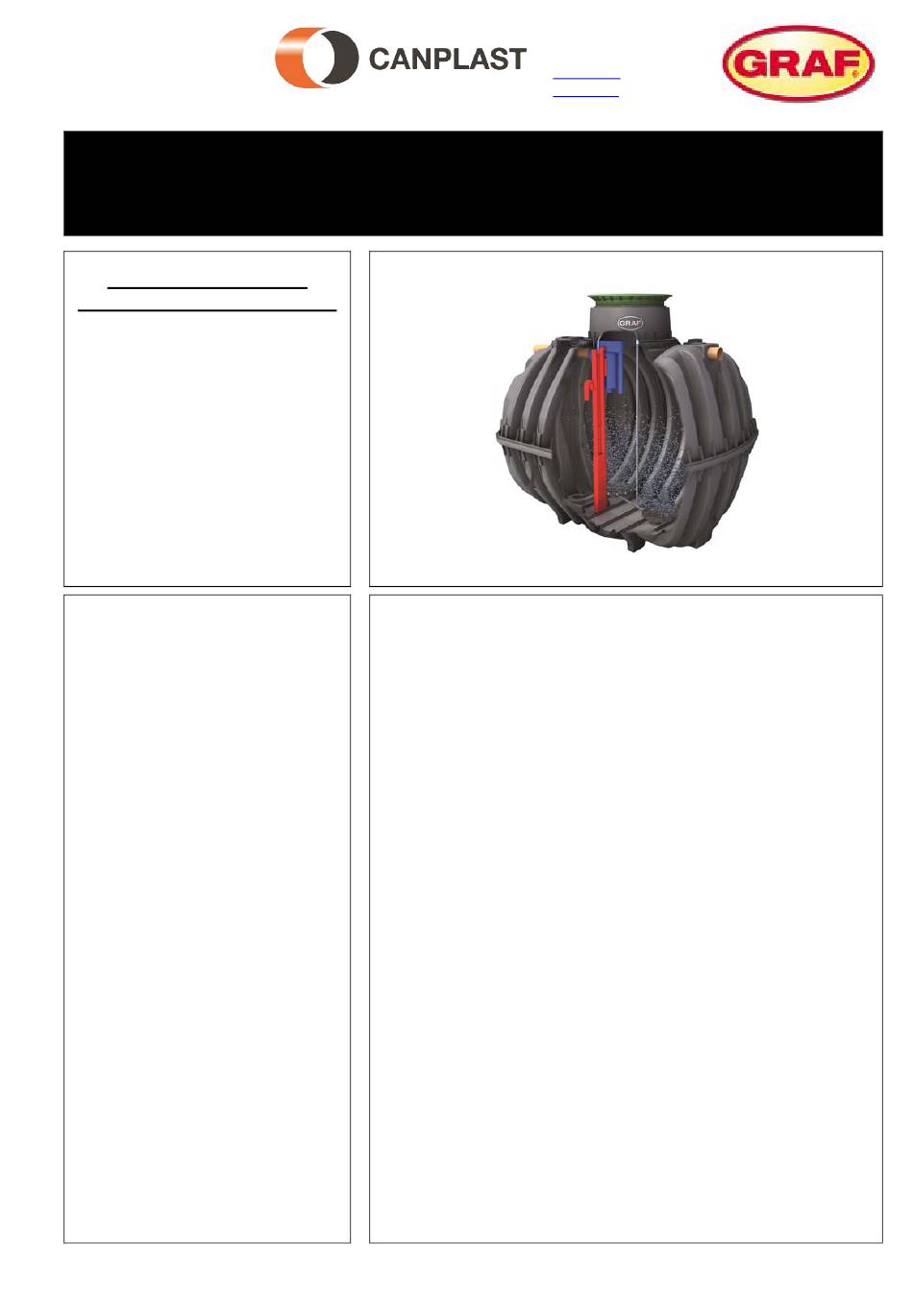

des cuves à enterrer GRAF EasyOne
C UVES A ENTERRER
U
CARAT / ASSAINISSEMENT
Micro-station GRAF EasyOne :
3750 L - 5EH
4800 L - 7EH
6500 L - 9EH
Afin de garantir le bon fonc-
tionnement et la longévité de
votre installation, les différents
points décrits dans cette no-
tice doivent scrupuleusement
être respectés. Tout manque-
ment à ces règles annulera
systématiquement la garantie.
Lisez également toutes les no-
tices
des
autres
fournis par la société GRAF.
Vous trouverez les notices de
montage
jointes
l'emballage.
Toute notice manquante doit
nous être réclamée.
Avant de positionner la cuve
dans la fosse, il est important
de vérifier que celle-ci n'a pas
été endommagée.
L'installation doit être effec-
tuée par un installateur profes-
sionnel.
Notice d'installation et d'entretien
Sommaire :
1. Généralités

1.1
Sécurité

1.2
Garantie
2. Manipulation de la / des cuve(s)
3. Assemblage d'une cuve
4.
Montage du dôme, de la rallonge et de la rehausse télescopique

4.1
Montage du dôme
éléments

4.2
Montage de la rallonge

4.3
Montage de la rehausse télescopique
dans
5. Installation / pose

5.1
Terrain

5.2
Fouille

5.3
Mise en place et remplissage

5.4
Raccordements de la micro-station et des composants
6. Ventilation
7. Dimensions
8. Inspection et entretien
info@graf.fr
www.graf.fr
Page 1

2

2

2

2

3
4

4

5

6

7

7

8

10

10

16

17

17
22/01/19 FF

Publicité

loading

Sommaire des Matières pour Graf EasyOne 3750 L - 5EH

  • Page 1 F-67120 DACHSTEIN-GARE info@graf.fr Tél. (+33)03.88.49.73.10 Fax (+33)03.88.49.32.80 www.graf.fr Notice d’installation et d’entretien des cuves à enterrer GRAF EasyOne C UVES A ENTERRER CARAT / ASSAINISSEMENT Micro-station GRAF EasyOne : 3750 L - 5EH 4800 L - 7EH 6500 L - 9EH...
  • Page 2 être disposé et arrimé dans les règles de l’art dans le camion utilisé pour la li- vraison. Pour toute question particulière concernant le transport, adressez-vous à votre revendeur, dépositaire de la société GRAF. L’installation de la station doit se faire dans le respect de la norme NF DTU 64.1. Page 2...
  • Page 3 Conditions à respecter lors de la manipulation d’une cuve: Les anneaux d’ancrage de la cuve doivent être utilisés simultanément. Respectez impérativement le sanglage du croquis ci-après. La cuve doit être entièrement vide. Ne pas circuler sous la cuve lors de la manutention.
  • Page 4 4. Montage du dôme, de la rallonge et de la rehausse télescopique Montage du dôme Page 4...
  • Page 5 Montage du dôme, de la rallonge et de la rehausse télescopique Montage de la rallonge Pour un remblai plus conséquent, il est nécessaire d’utiliser la rallonge munie d’un joint : enduire généreusement ce joint, après l’avoir monté, avec de la graisse blanche. Enduire également de graisse blanche la rehausse télescopique, glisser celle-ci dans le dôme de la cuve et ajus-...
  • Page 6 Montage de la rehausse télescopique La rehausse télescopique permet un ajustement facile et précis de la cuve par rapport au niveau du sol. Un recouvrement de 750 à 950 mm (rehausse télescopique mini) ou de 750 et 1050 mm (re- hausse télescopique maxi) dôme inclus.
  • Page 7 4.3.3 Rehausse télescopique avec couvercle fonte / béton Dans le cas d’une installation avec passage véhicules jusqu’à 12 t,  la rehausse télescopique doit être scellée comme décrit au pa- ragraphe 4.3.2.  Ensuite, installer un anneau béton Ø 600 mm (non fournis) et un ...
  • Page 8 Pentes, talus : Pour l’implantation d’une cuve(s) à proximité d’une pente, à moins de 5m, il est impératif de mettre en place un mur de sou- tènement dont la résistance mécanique soit suffisante pour ab- sorber la pression de la pente du terrain.
  • Page 9 Hauteurs de recouvrement avec maxi-dôme et rehausse té- lescopique mini ou maxi. Pour les couvercles, la charge piétonne admise est de maxi 250kg en charge dynamique, 150kg en charge statique. Les piétons peuvent donc circuler sur les couvercles. Les couvercles sont équipés d’un système de sécurité. En effet, une vis en inox permet de maintenir le couvercle en place.
  • Page 10 Raccordements de la micro-station et des composants Le système de traitement EasyOne est pré-monté en usine, son assemblage est sous la responsabilité de GRAF, il comprend une paroi plongeuse, un plateau d’aération à membrane et une colonne d’évacuation des eaux traitées.
  • Page 11 Les raccordements hydrauliques réalisés sur le lieu d’implantation de la micro-station sont à effectuer dans les règles de l’art par votre installateur. Les tuyaux PVC DN 110 d’alimentation et d’évacuation sont à brancher selon le schéma correspondant à votre micro-station, ci-dessus.
  • Page 12 Si d’éventuelles vibrations sont émises et répercutées par le mur sur lequel est fixée l’armoire, il s’agit très cer- tainement d’une cloison creuse (de type placo-plâtre) qui peut faire chambre d’écho et qui transmet le bruit à l’étage ou vers les pièces voisines.
  • Page 13 A l’emplacement où va être installée l’armoire, il convient de percer 4 trous M10. Placer alors les 4 chevilles et vis vis jusqu’à 1,5 cm. L’armoire peut alors être positionnée sur ses 4 fixations sur le mur. Une fois l’armoire en place, vous pouvez serrer complétement les 4 vis.
  • Page 14 Les caractéristiques de l’armoire extérieure ARMOIRE-A sont les suivantes : dimension hors tout 175x59x32 cm- à sceller Protection IP43 Les armoires externes doivent impérativement être abritées, par un toit, des rayons directs du soleil, les côtés de cet abri doivent être ouverts de sorte que l’armoire soit suffisamment ventilée, afin d’éviter l’accumulation de chaleur.
  • Page 15 Dans le cas d’une armoire interne EPP placée dans un coffret PE externe, ne pas repositionner le capot de l’armoire. 5.5.5 Raccordement des tuyaux d’air comprimé Le raccordement entre la cuve et l’armoire de pilotage se fait grâce à 2 tuyaux PVC armés pour air comprimé...
  • Page 16 6. Ventilation Important: Toutes les chambres / cuves doivent être ventilées. Dans le cas où il n’existe aucun évent sur la colonne d’eaux usées, il convient d’en aménager un. Il faut s’assurer que cet évent permet une ventilation naturelle (Pas de clapet type Durgo par exemple).
  • Page 17 7. Dimensions Dimensions EasyOne 5,7 et 9EH Maxi dôme (en option): Dans le  cas d’une utilisation d’un maxi‐dôme,  il faut rajouter 320mm  8. Inspection et entretien L’entretien de l’ensemble de l’installation est décrit dans le manuel d’utilisation de la micro-station. Page 17...
