A l'emplacement où va être installée l'armoire, il convient de percer 4 trous M10. Placer alors les 4 chevilles et vis
vis jusqu'à 1,5 cm. L'armoire peut alors être positionnée sur ses 4 fixations sur le mur. Une fois l'armoire en place,
vous pouvez serrer complétement les 4 vis.
L'armoire de pilotage métallique interne doit être installée, à l'intérieur d'un bâtiment,
dans un local sec et exempt de poussière et bien aéré (cave, local technique ou ga-
rage).
Une prise de courant 230 V 16 A doit se trouver à proximité de l'armoire. Un disjoncteur dédié à cette armoire
doit être installé dans le tableau électrique.
L'armoire est équipée de 2 raccords permettant de raccorder les tuyaux d'air comprimé fournis. Le code cou-
leur facilite le branchement et évite les erreurs. Les tuyaux de raccordement sont fournis selon la longueur
utile (maximum 20m).
L'armoire métallique destinée à être installée à l'intérieur a les caractéristiques
suivantes :
-
dimensions 60x60x33 cm
-
Protection IP 44
5.5.3
Montage des armoires de pilotage externe en polyester
Pour réduire des problèmes d'humidité du sol, nous vous recommandons de recouvrir l'espace creux dans le
pied du socle d'une fine chape de ciment. En effet, une humidité élevée au niveau du sol peut entraîner
l'apparition de corrosion sur les composants électriques et causer des dommages.
Pour alimenter l'armoire de pilotage en courant électrique, posez un câble enterré. Celui-ci doit être raccordé
sur la prise électrique (6) située dans l'armoire de pilotage.
Afin de permettre une coupure du réseau, le client doit installer un sectionneur réseau, le plus proche possible
de l'armoire de pilotage, entre le disjoncteur et l'armoire de pilotage elle-même. Il faut toutefois faire attention à
ce que ce sectionneur réseau reste toujours accessible.
- Armoire en polyester
La colonne en polyester destinée à une installation extérieure doit être
enfoncée dans le sol jusqu'à la marque signalée sur le panneau avant
de l'armoire (se reporter aux instructions de montage de la colonne). Il
faut prévoir un encastrement suffisamment profond.
Pour permettre le remplacement de la grille d'aération à l'arrière de la
colonne, il faut prévoir un espace libre d'au moins 10 cm au niveau de
la grille. L'emplacement doit être frais et, se trouver à l'abri des rayons
directs du soleil. Si une protection solaire est prévue lors de la
construction, les côtés de cet abri doivent être ouverts de sorte que
l'armoire soit suffisamment ventilée et afin d'éviter l'accumulation de
chaleur. La colonne doit être encastrée dans le sol jusqu'au marquage.
Pour finir, l'encastrement doit être comblé convenablement de manière
à ce que la colonne soit fermement et verticalement ancrée dans le
sol. Les tuyaux de raccordement sont fournis selon la longueur utile
(maximum 20m).
La colonne en polyester armé dite « Colonne A », destinée à une
installation extérieure a les caractéristiques suivantes :
-
dimensions hors tout 135x36x36 cm – à sceller
-
Protection IP 44,
Pour ouvrir la colonne externe A, tournez la clé fournie dans le sens
horaire.
www.graf.fr

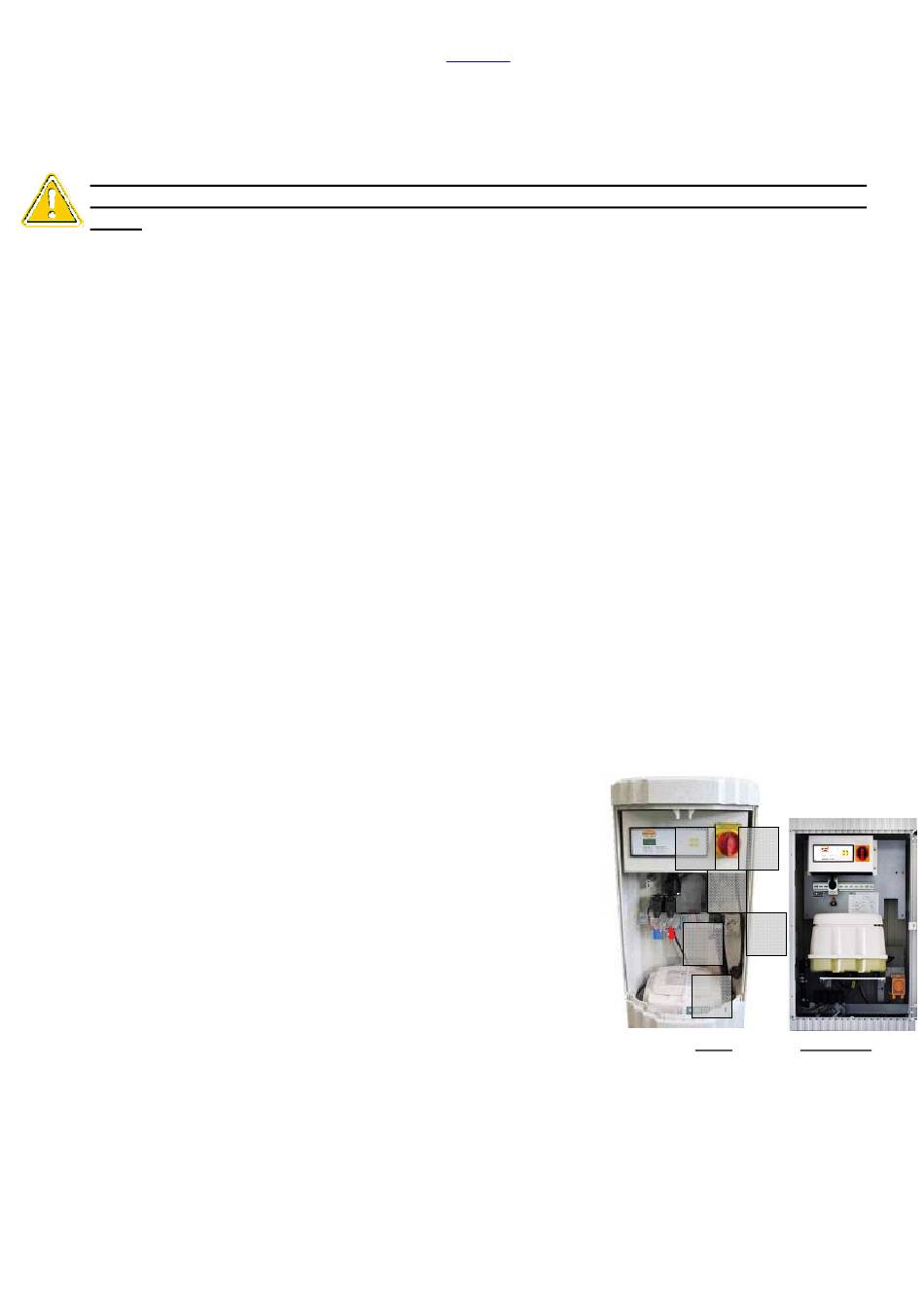

1 Interrupteur général
2 Panneau de commande
3 Rampe de 2 vannes
motorisées
4 Compresseur d'air
5 Grille d'aération
6 Branchement électrique
