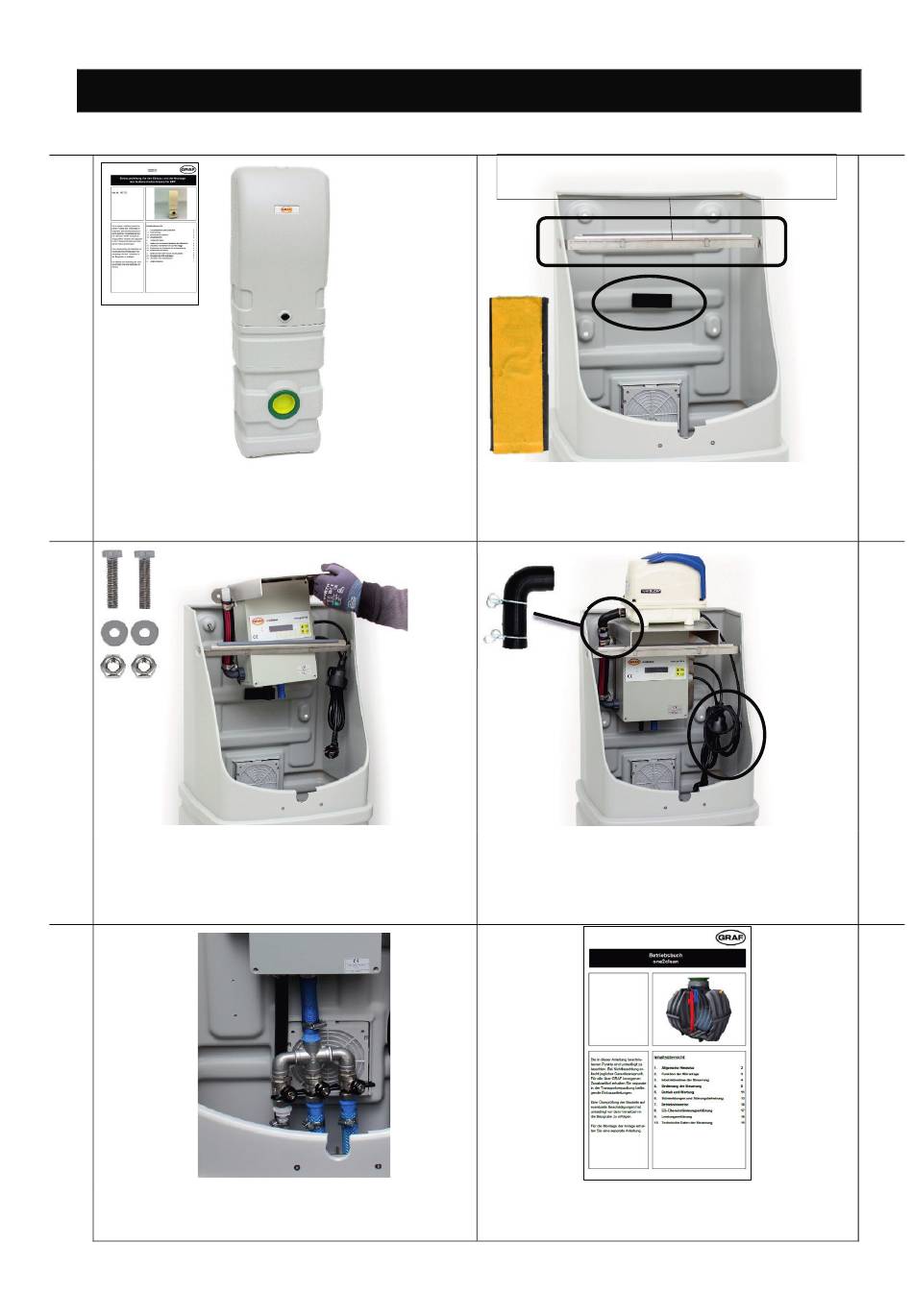

7. Montaje de la unidad de control en el armario externo M
7. Montaje de la unidad de control en el armario externo M
1.
El armario de distribución exterior se debe colocar
según las instrucciones de montaje y tenderse la
conexión eléctrica.
3.
El controlador se fija con los tornillos, arandelas y
tuercas que se suministran con el armario ex-
terno.
5.
La instalación del distribuidor de aire adicional
debe realizarse de la misma forma descrita en los
puntos 5.4 y 5.5.
mail@graf.info
www.graf.info
Recomendación: la traviesa no está incluida en el volu-
Antes de montar el controlador, pegue la tira de
gomaespuma suministrada en la parte posterior.
Opcional: montaje del juego de travesaños para ar-
mario A M, n.º de art. 105190 (pedir por separado).
Colocar el compresor sobre el soporte de la parte
superior del cuadro de control. Utilizar el codo de
goma para la conexión de aire. Conectar el en-
chufe del compresor en el conector hembra del
cuadro de control.
La puesta en marcha de la depuradora y el ajuste
del control están descritos en el manual de funcio-
namiento y puesta en marcha.
52 / 80
men de suministro.
2.
4.
