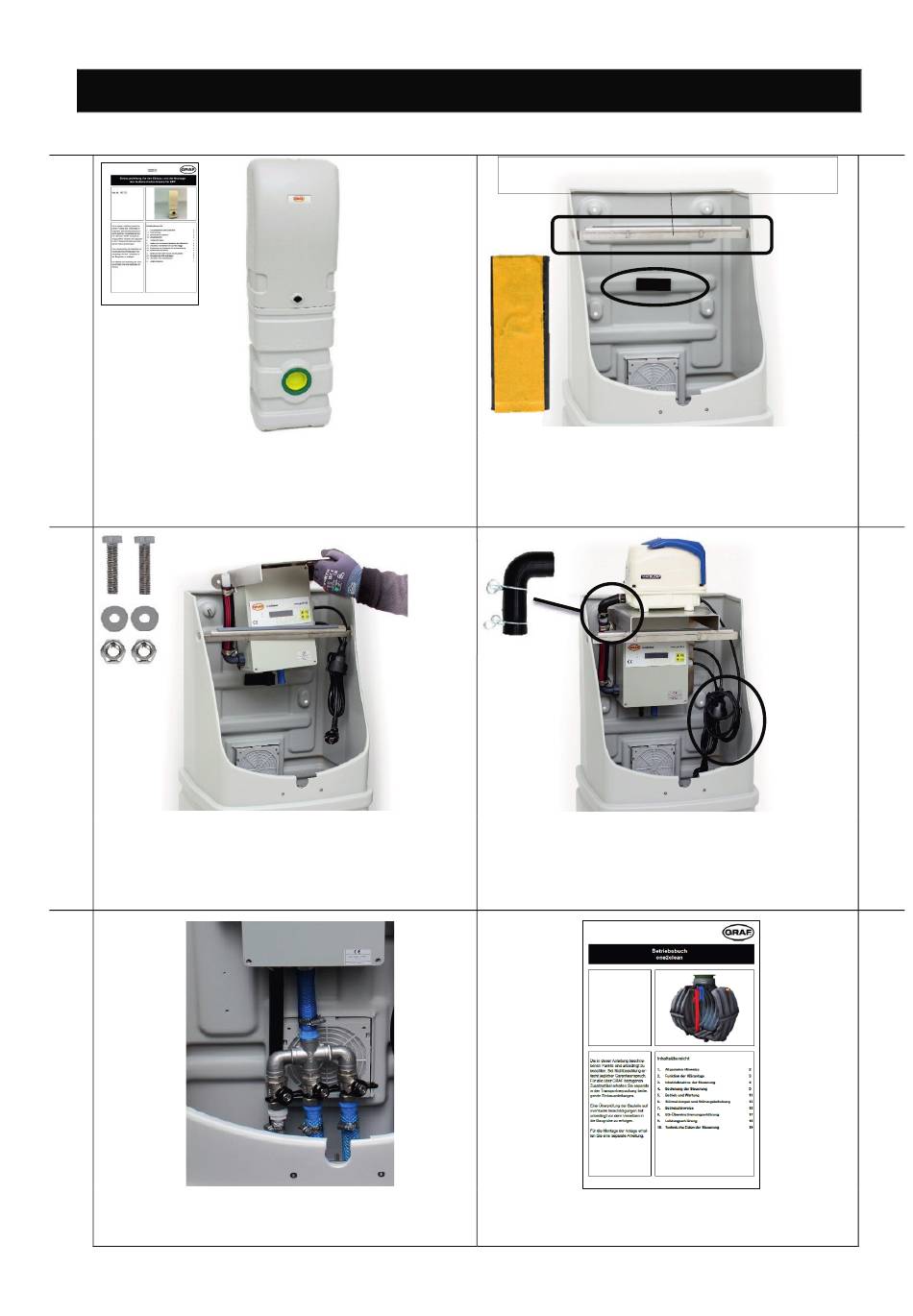

7. Montaggio della centralina nell'armadio elettrico esterno M
7. Montaggio della centralina nell'armadio elettrico esterno M
1.
Assemblare l'armadio elettrico esterno seguendo
le istruzioni di montaggio e realizzare il collega-
mento elettrico.
3.
La centralina viene fissata con le viti, le rondelle e
i dadi forniti in dotazione con l'armadio elettrico.
5.
Per il montaggio del distributore supplementare
d'aria procedere come indicato ai punti 5.4 e 5.5.
mail@graf.info
www.graf.info
Raccomandazione, traversa non inclusa nella fornitura
Prima di montare la centralina incollare sul retro le
strisce di gommapiuma in dotazione.
Opzionale: montaggio del set di traverse per ar-
madio A M, art. n. 105190 (da ordinare separata-
mente).
Il compressore viene posizionato sopra la centra-
lina. Per il collegamento dell'aria utilizzare il go-
mito in gomma. Per l'alimentazione elettrica, colle-
gare la spina del compressore alla presa della
centralina.
Le altre fasi per la messa in funzione dell'impianto
di depurazione e l'impostazione della centralina
sono descritte nel manuale d'uso.
65 / 80
2.
4.
