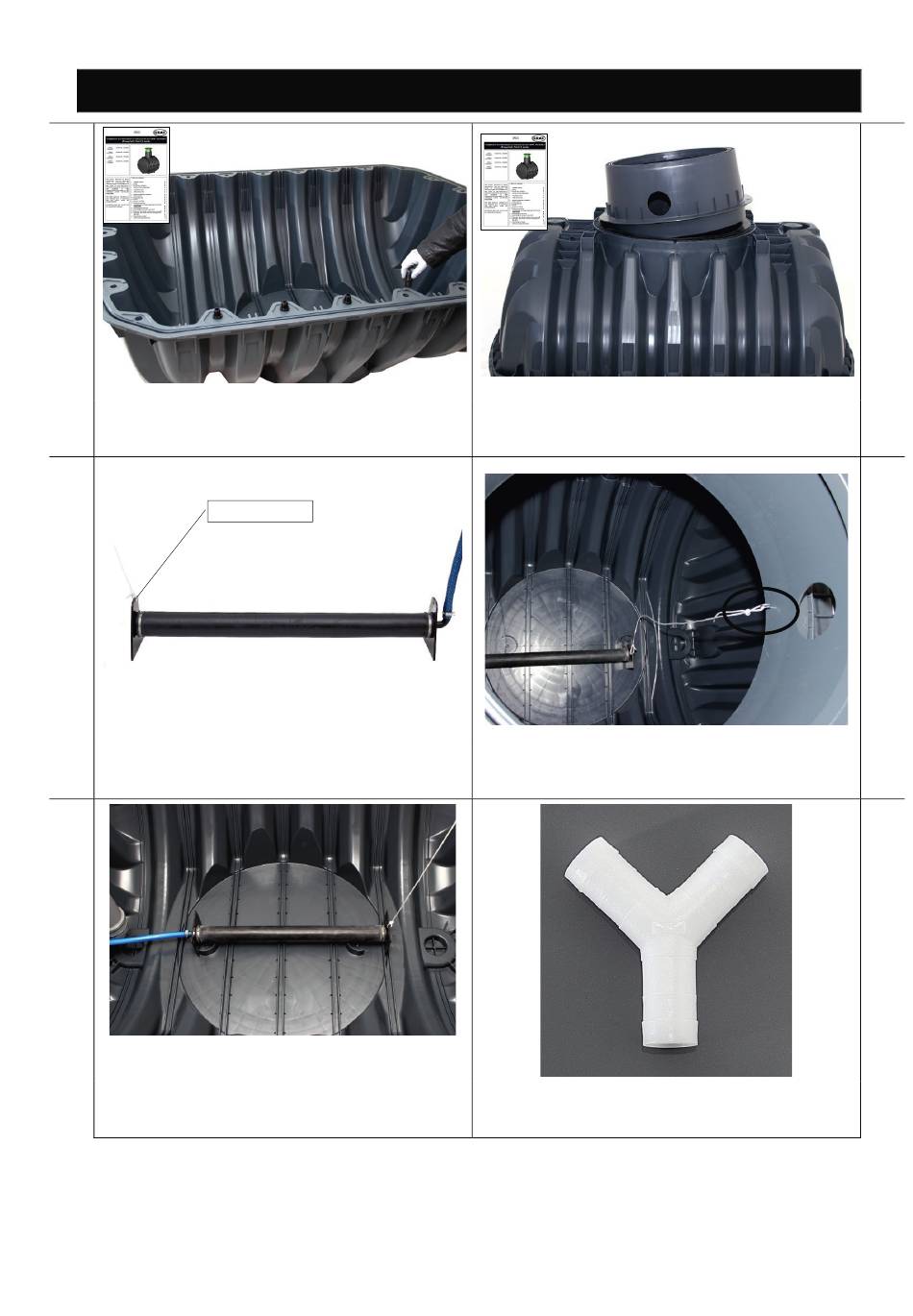

Graf one2clean Instructions De Montage page 7

7.
Den Carat S Tank gemäß Einbauanleitung zu-
sammenbauen (Dichtung, Zentrierstifte, Klam-
mern, Oberschale aufsetzen)
9.
Bohrung 6 mm
An den Rohrbelüfter muss eine Schnur befestigt
werden (Bohrung 6mm). An der Gegenseite ist
der Luftschlauch (19mm) anzuschließen.
11.
Der/Die Rohrbelüfter werden am Behälterboden
positioniert. Zur Befestigung der Schnur wird der
Hacken am Teleskopdomschacht angebracht.
mail@graf.info
www.graf.info
4. Montage des Rüstsatzes
Tankdom nach Einbauanleitung montierten
(Dichtung!).
Für die Befestigung der Schnur wird im Tankdom
ein Hacken montiert. Das Loch für den Hacken ist
mit 4mm Bohrer vorzubohren.
Bei Anlagen mit vier Rohrbelüftern werden die
Schläuche von jeweils zwei Rohrbelüftern mit ei-
nem Y-Stück zusammengeführt.
7 / 80
