5. Installation
5.3

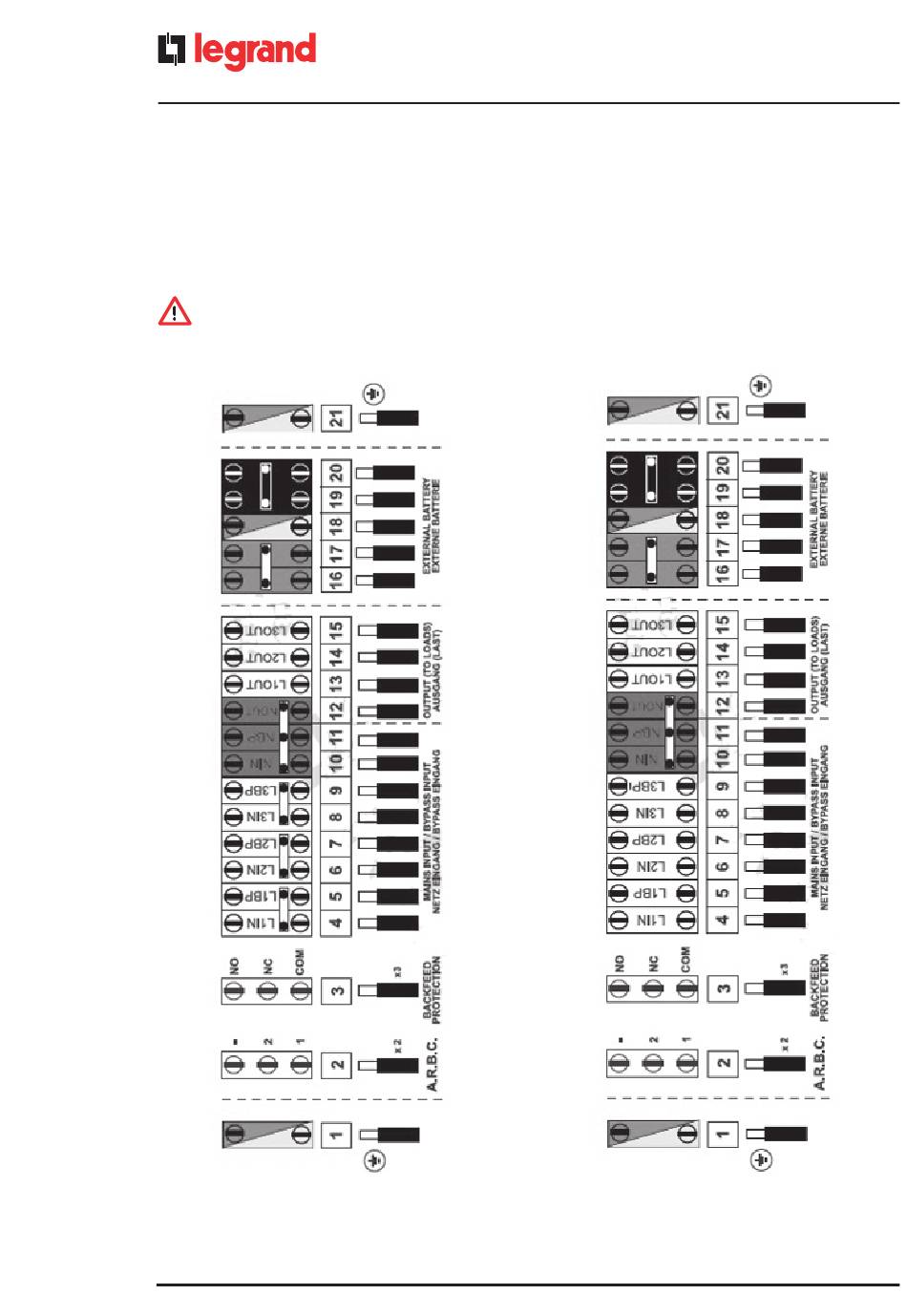

Schémas de branchement
La configuration électrique est effectuée à la fois sur le panneau opérateur et sur le bornier du tiroir de distribution, en
bas à l'intérieur du volet frontal. Pour accéder au bornier de distribution, il est nécessaire de dévisser les vis de blocage du
tiroir et de l'extraire vers l'extérieur.
AVERTISSEMENT
En cas de modification de la configuration par défaut (voir chapitre 5.2.8), il est nécessaire de configurer correctement
la nouvelle modalité de fonctionnement à l'aide du panneau instruments comme indiqué dans le chapitre 6.4.
8
®
UPS Trimod HE 40 Dual Input
sans ligne de by-pass séparée
UPS Trimod HE 40 Dual Input
avec ligne de by-pass séparée
