5. Installation
5.2.8 Branchement de l'alimentation
Pour des raisons de sécurité, le branchement de l'alimentation et du by-pass d'entrée doivent être les dernières opérations
à effectuer.
Avant de brancher les câbles de l'alimentation et du by-pass en entrée, s'assurer que le by-pass de maintenance S1 et le
by-pass d'entrée S5 sont ouvert en position OFF et placer fusibles et pontets de branchement sur le bornier en fonction
de la configuration entrée/sortie requise.
INDICATION
Dans le chapitre TABLEAUX, les tableaux de 1 à 8 fournissent les indications relatives au dimensionnement de câbles, fusibles,
interrupteurs automatiques et différentiels.
La configuration par défaut pour les groupes de continuité UPS Trimod HE® 40 distribués par LEGRAND® prévoit une
ENTRÉE TRIPHASÉE et une SORTIE TRIPHASÉE sans ligne de by-pass séparée.
Si ce type de distribution est utilisé, les fusibles et les pontets de branchement sont déjà correctement dimensionnés et
positionnés. Pour des configurations différentes, consulter le chapitre suivant et les schémas de branchements figurant
dans le chapitre 5.3 Schémas de branchement.

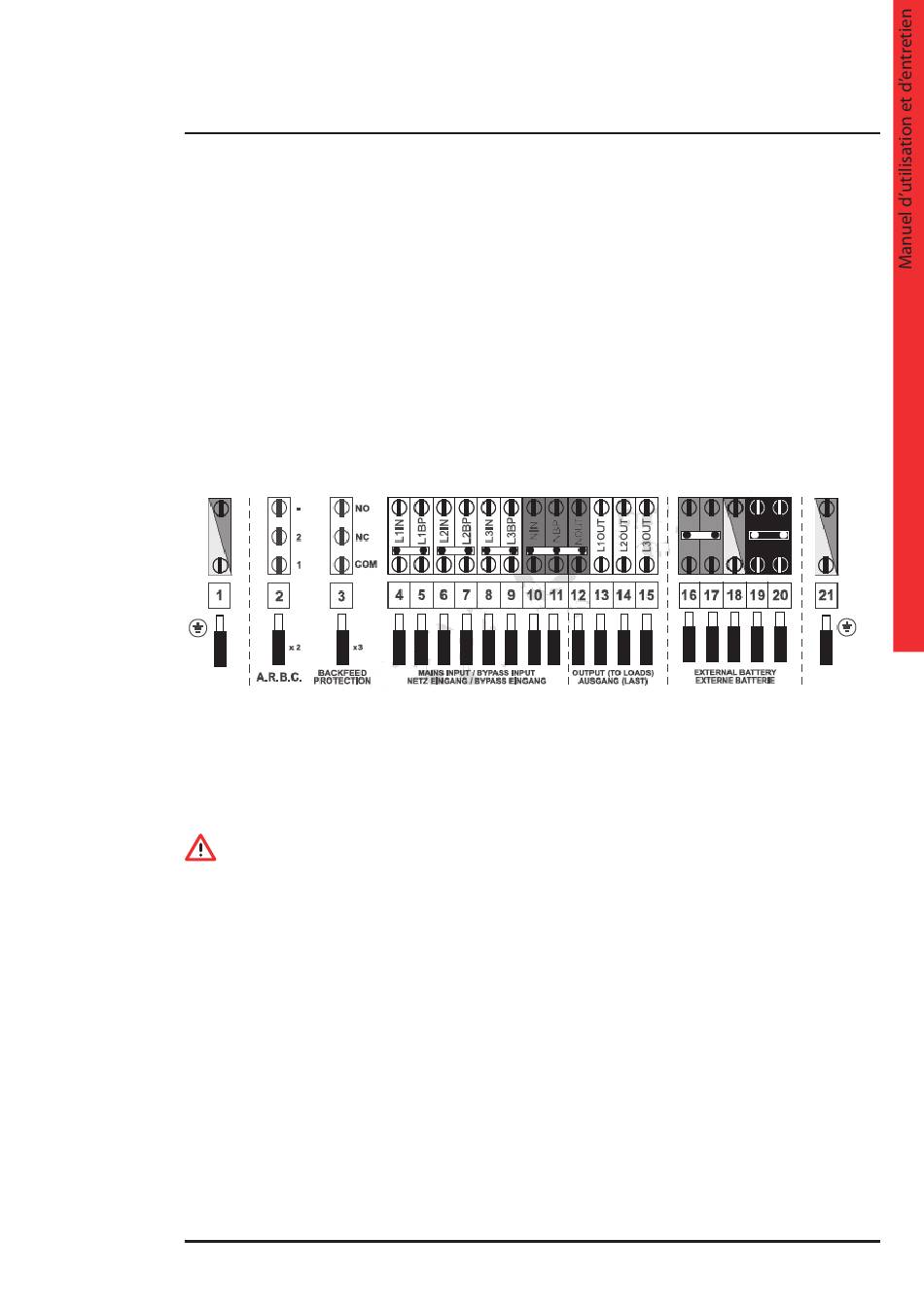

Brancher le câble de l'alimentation provenant du tableau de distribution à basse tension aux bornes du groupe de
continuité, comme indiqué sur la figure précédente (ou sur le schéma correspondant au type de branchement utilisé) en
veillant à respecter les sens cyclique des phases (L1, L2 et L3).
AVERTISSEMENT
Le câble conducteur de neutre en entrée doit être TOUJOURS branché ! Dans le cas où le neutre ne serait pas
branché, le groupe de continuité peut être gravement endommagé une fois branché à l'alimentation sur secteur.
Trimod HE®
7
