6. Configuration et Mise en marche
6.4

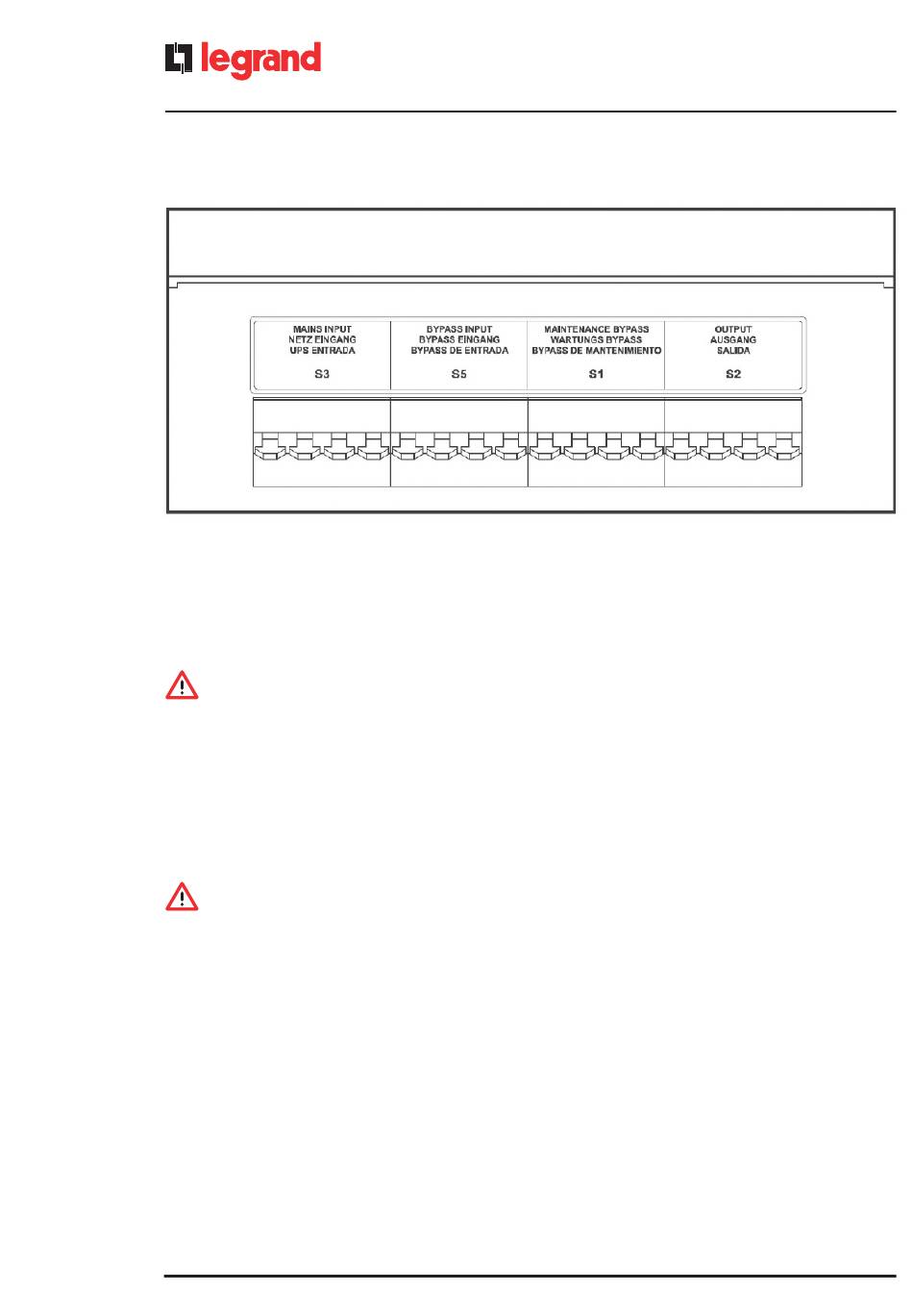

Procédure de mise en marche
1. Mettre en place les fusibles de batterie dans les sectionneurs prévus à cet effet des armoires des Trimod HE® BATTERY ;
2. Fermer les sectionneurs de batterie des Trimod HE® BATTERY ;
AVERTISSEMENT
Avant d'allumer le groupe, il est nécessaire de sélectionner la bonne configuration de sortie (Triphasé 120° / Trois
phases indépendantes) ; procéder comme indiqué ci-après.
3. Alors que le groupe est éteint, appuyer sur la touche ENTER sur n'importe quel panneau opérateur pour accéder à la
fonction SERVICE MODE. Pour plus d'informations sur le SERVICE MODE et sur le fonctionnement du panneau opérateur,
se reporter au chapitre suivant ;
4. Suivre le parcours : Réglages UPS -> Sortie -> Variateur
Sélectionner Triphasé 120° / Trois phases indépendantes en fonction du type de charge/distribution en aval de l'UPS.
Utiliser les touches flèche pour déplacer la sélection sur l'écran, la touche ENTER pour confirmer, la touche ESC pour
annuler ;
ATTENTION
Est également présent le réglage de sortie monophasée, toutefois cette option ne doit jamais être
sélectionnée puisqu'elle n'est pas supportée par ce modèle.
Les mauvais branchements ou les mauvais réglages de configuration de sortie peuvent causer des
dommages physiques et/ou matériels !
5. Suivre le parcours Réglages UPS -> Sortie -> Tension et s'assurer que la tension de sortie est celle voulue ;
6. Suivre le parcours Réglages UPS -> Sortie -> Valeur nominale et s'assurer que la fréquence est celle voulue ;
7. Suivre le parcours : Réglages UPS -> Batteries -> total KB et contrôler/sélectionner le nombre de KB (Kit Batterie)
installés.
8. Suivre le parcours : Réglages UPS -> Batteries -> Capacité et contrôler/sélectionner la valeur de la capacité de batterie
du KB en Ah.
Note: la valeur totale de KB représente le nombre de chaînes de 20 batteries en série installées, lesquelles sont parallèles.
La capacité en Ah à indiquer est celle d'une chaîne (1 KB).
L'UPS calcule la capacité totale de batterie comme produit de total de KB par la capacité.
10
®
UPS Trimod HE 40 Dual Input
