3.3.3
Raccordement trois fils avec relais et borne
Les versions suivantes sont aptes au fonctionnement avec une alimentation
externe:
PE300EX/10R–C .../IOR–C
Dans ce mode de connexion le Digibar possède quatre circuits électriques à
sécurité intrinsèque.
La platine relais (option 3, code IOR) comporte neuf bornes à ressort qui sont
regroupées en 3 blocs. Le bloc du milieu sert au raccordement du circuit à
sécurité intrinsèque tension de service (entre borne 2 et 1) et le circuit à sécu-
rité intrinsèque 0...20mA sortie de courant (entre borne 3 et 1). Les deux au-
tres blocs situés à l'extérieur (bornes 5,4,9 et 6,7,8) sont des circuits relais fai-
sant chacun partie d'un circuit à sécurité intrinsèque (inverseurs des deux
relais de valeurs seuil).
Relais 1
(circuit à sécurité intrinsèque)
Circuit d'alimentation du Digibar (+U
(circuit à sécurité intrinsèque) et courant de sortie du Digibar (I
(circuit à sécurité intrinsèque)

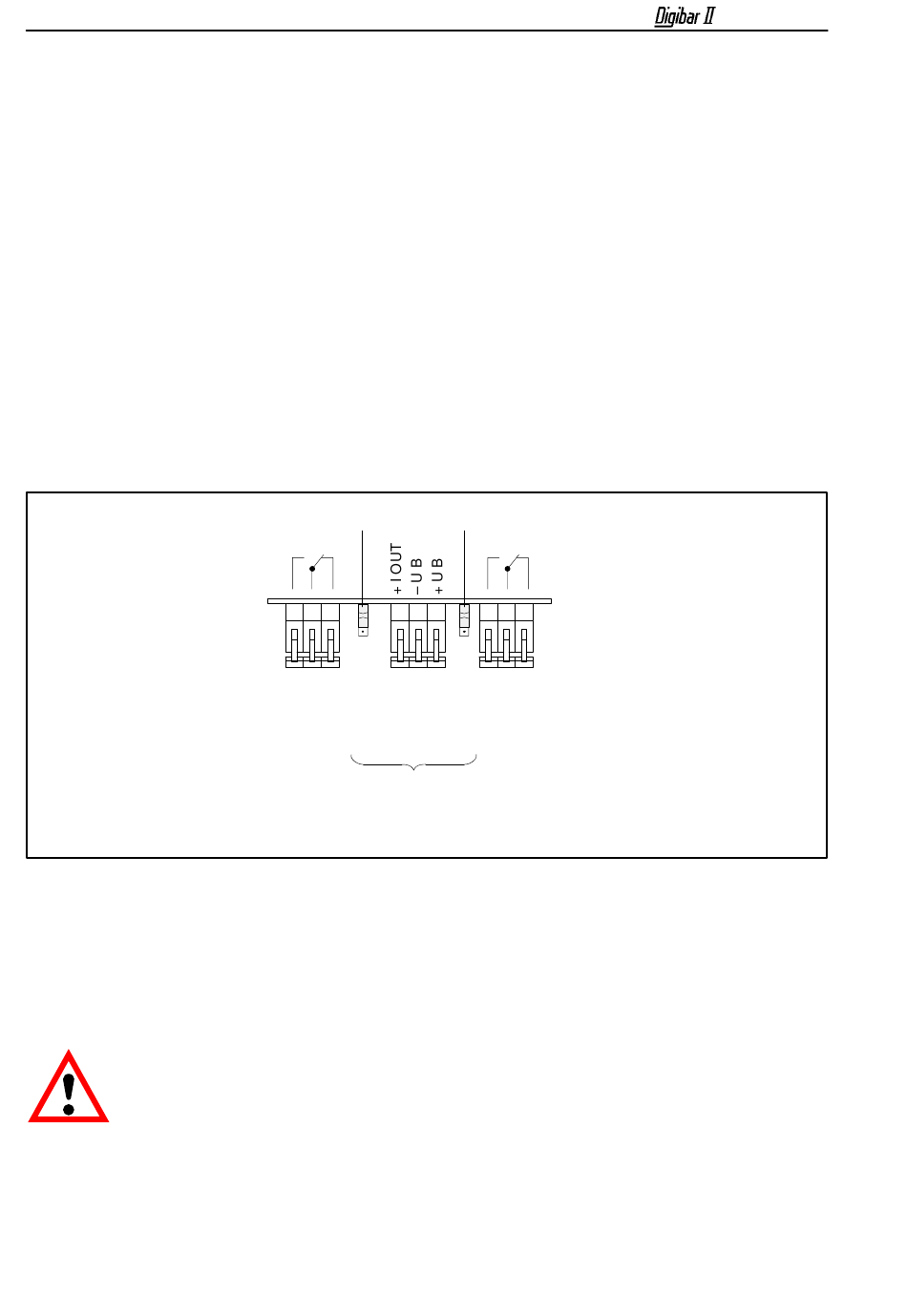

Fig. 3.8
Branchement de la platine relais
Raccorder le câble:
•
Appuyer sur la borne à ressort
•
Introduire le câble
•
Passer le câble à travers le raccord à vis PG et le sortir de l'appareil
IMPORTANT
Veillez au respect des distances explosives et des lignes de
fuite aux bornes de connexion (lignes peu dénudées et ne
dépassant pas au-delà du bord des bornes).
Interrupteur S1
5
4 9
3 1 2
Borne 4 à 5/9
Borne 2 à 1 et borne 3 à 1
Interrupteur S2
Relais 2
(circuit à sécurité intrinsèque)
8 7 6
Borne 7 à 8/6
, –U
)
B
B
,PE300EX
, –U
)
OUT
B)
HBM 6.6.2001
