Sommaire des Matières pour HBM PME

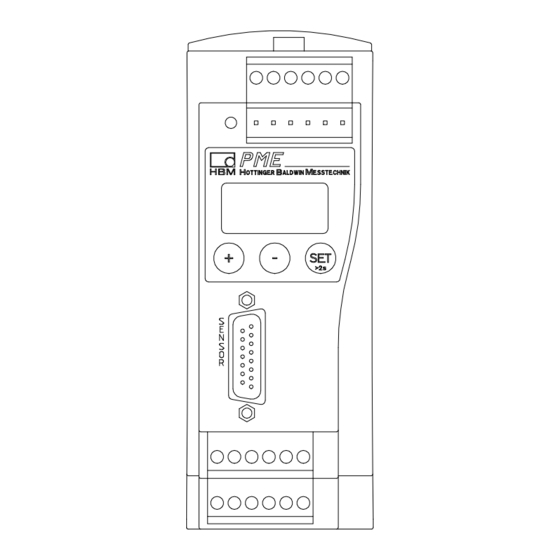

- Page 1 Caractéristiques techniques Electronique de mesure industrielle B0860-5.3 fr...
- Page 3 Caractéristiques techniques module mono-voie : MP30 Classe de précision 0,03 Tension d’alimentation 24 ; isolat. de potentiel du système de mesure (500 V , typ.) C.C. C.C. Plage de tension d’alimentation admissible 18...30 C.C. Puissance absorbée, max. Amplificateur Fréquence porteuse ("1 %) Tension d’alimentation du pont U ("5 %) Capteurs de mesure raccordables...
- Page 4 Données des filtres MP30 Bessel Val. nominale / Hz (−1dB) / Hz (−3dB) / Hz Retard / ms Temps de montée Dépassement / % (10−90%) / ms 18.5 36.0 10.0 19.3 18.3 16.4 36.6 38.7 86.4 1.99 79.3 0.50 0.97 0.20 0.39 0.10...
- Page 5 Caractéristiques techniques module mono-voie : MP55 Classe de précision Tension d’alimentation 24; isolation de potentiel du système de mesure (500 V , typ.) C.C. C.C. Plage de tension d’alimentation admissible 18...30 C.C. Puissance absorbée, max. Amplificateur Fréquence porteuse ("1 %) Tension d’alimentation du pont U ("5 %) Capteurs de mesure raccordables...
- Page 6 Données des filtres MP55 Bessel Val. nominale / Hz (−1dB) / Hz (−3dB) / Hz Retard / ms Temps de montée Dépassement / % (10−90%) / ms 99.5 0.85 1.85 50.4 97.5 1.68 20.0 39.2 19.2 17.9 4.92 9.58 16.5 36.3 1.97 3.86...
- Page 7 Plage de tension d’alimentation admissible C.C. Puissance absorbée, max. Amplificateur Capteurs de mesure raccordables Couplemètres à arbre de torsion HBM des séries T10F-KF1, T4WAS3, T30FN...T34FN associés au module MP07; T10F-SF1 et SU2 peuvent être raccordés directement Transmitter Sources de signal de fréquence Entrée...
- Page 8 Données des filtres MP60 Bessel Val. nominale / (−1dB) / Hz (−3dB) / Hz Retard / ms Temps de Dépassement / % montée (10−90%) / ms 1500 0.15 0.20 0.31 0.79 47.5 90.8 1.75 20.3 40.1 19.2 18.3 16.7 36.7 3.99 39.9 86.7...
- Page 9 Module de tension d’alimentation MP07 pour utilisation de couplemètres à arbre de torsion HBM à tension carrée avec MP60 (DP) Tension d’alimentation C.C. 18...30 Plage de tension d’alimentation C.C. Tensions de sortie +15V, 100 mA −15V, 100 mA Mesure/CAL 55/80; 24 ... 25 kHz c.c.
- Page 10 Caractéristiques techniques générales module mono-voie : MP30, MP55, MP60 Sortie analogique Tension appliquée "10 Résistance de charge admissible, min. kΩ Résistance interne, max. Ω Courant appliqué "20; 4...20 Résistance de charge admissible, max. Ω Résistance interne, min. kΩ La sortie analogique peut représenter une valeur de crête brute, nette, positive ou négative ou bien une valeur de crête à...
- Page 11 Caractéristiques techniques module mono-voie : MP30, MP55, MP60...Suite Mémoire paramètres (EEPROM) 4 ( plus réglage usine) Interface Vitesse de mesure, env. maximum 1000 mesures/s Protocole CAN 2.0B, compatible pour CAL/CANopen Connexion bus du matériel conforme à ISO11898 Vitesse kBit/s 1000 Longueur maximale de câble 1000 1000...
- Page 12 Module mono-voie MP30DP, MP55DP, MP60DP Caractéristiques techniques, voir appareil de base avec extension interface Profibus DP : Protocole Esclave Profibus-DP, conforme à DIN 19245−3 Vitesse, max. Mbaud Adresse du participant 3 − 123, réglable par clavier Numéro d’ident. Profibus 04CF (hex) Données de configuration octets Données de paramétrage, max.
- Page 13 Module mono-voie MP55IBS Caractéristiques techniques, voir appareil de base avec extension interface Interbus S : Protocole Esclave Interbus-S selon IEC61158 Débit en baud kBit/s 500 (2 MBit/s, brasable par résistances) Mode de fonctionnement Bus externe à 2 fils Données d’entrèe, max. Byte Données de sortie, max.
- Page 14 Module multi-voies MP01 Classe de précision Tension d’alimentation 24; Isolation de potentiel du système de mesure (typiquement C.C. 500 V ) essai de type selon EN61010−1:1993 C.C. Plage de tension d’alimentation admissible 18...30 C.C. Puissance absorbée, max. sans alimentation capteurs avec 4 capteurs alimentés (20 mA chacun) Amplificateur à...
- Page 15 Module multi-voies MP01 ... Suite Pt100 18,5...390, correspondant à −200...850 C selon IEC 751 Plage nominale de mesure Ω Plage de signal d’entrée Ω 0...450 Echelle attribution fixe de la valeur d’entrée établie en fonction de la température, 2 décimales max. Courant d’alimentation, typiquement Thermocouple Plage nominale de mesure...
- Page 16 Module multi-voies MP01 ... Suite Sortie analogique Fonction La sortie analogique peut afficher des crêtes brutes, nettes, positives et négatives et des valeurs crête/crête. Tension appliquée "10 résistance de charge admissible, min. kΩ résistance interne, max. Ω Courant appliqué "20; +4...+20 résistance de charge admissible, max.
- Page 17 Interface CAN max. 500 valeurs mesurées Débit PDO, max. en mode monovoie Val/s Débit PDO max. en mode multivoies max. 100 valeurs mesurées par voie Val/s CAN 2.0B, compatible CAL/CANopen Protocole conforme à ISO11898 Connexion bus Débit en baud kBit/s 1000 Longeur de ligne max.
- Page 18 MP70DP, MP70DPS7, passerelle Profibus OP CANopen Profibus DP Protocole Slave Profibus DP conforme à DIN 19245−3 Vitesse de transmission, max. Mbaud Adresse de l’élément 3 − 123, réglable à l’aide du clavier Numéro d’identification du Profibus 0465 (hex) Données de configuration, max. octets Données de paramétrage, max.
- Page 19 MP70DPS7 Le module MP70DPS7 est une extension de la version DP. Une sortie analogique et quatre entrées et sorties de contrôle respectivement sont disponibles par des bornes à fiche. Sortie analogique Tension appliquée "10 Résistance de charge admissible, min. kΩ Résistance interne, max.
-
Page 20: Accessoires
3−3312.0428 MV STBW 2,5/6−ST−5,08 Connecteur femelle pour câble plat, 10 pôles Le CD système PME avec la documentation et l’Assistant PME pour le paramétrage et le contrôle des modules (la version la plus récente sont disponibles gratuitement à http://www.hbm.com/support). Accessoires: Fiche Sub-D à...
