Digibar

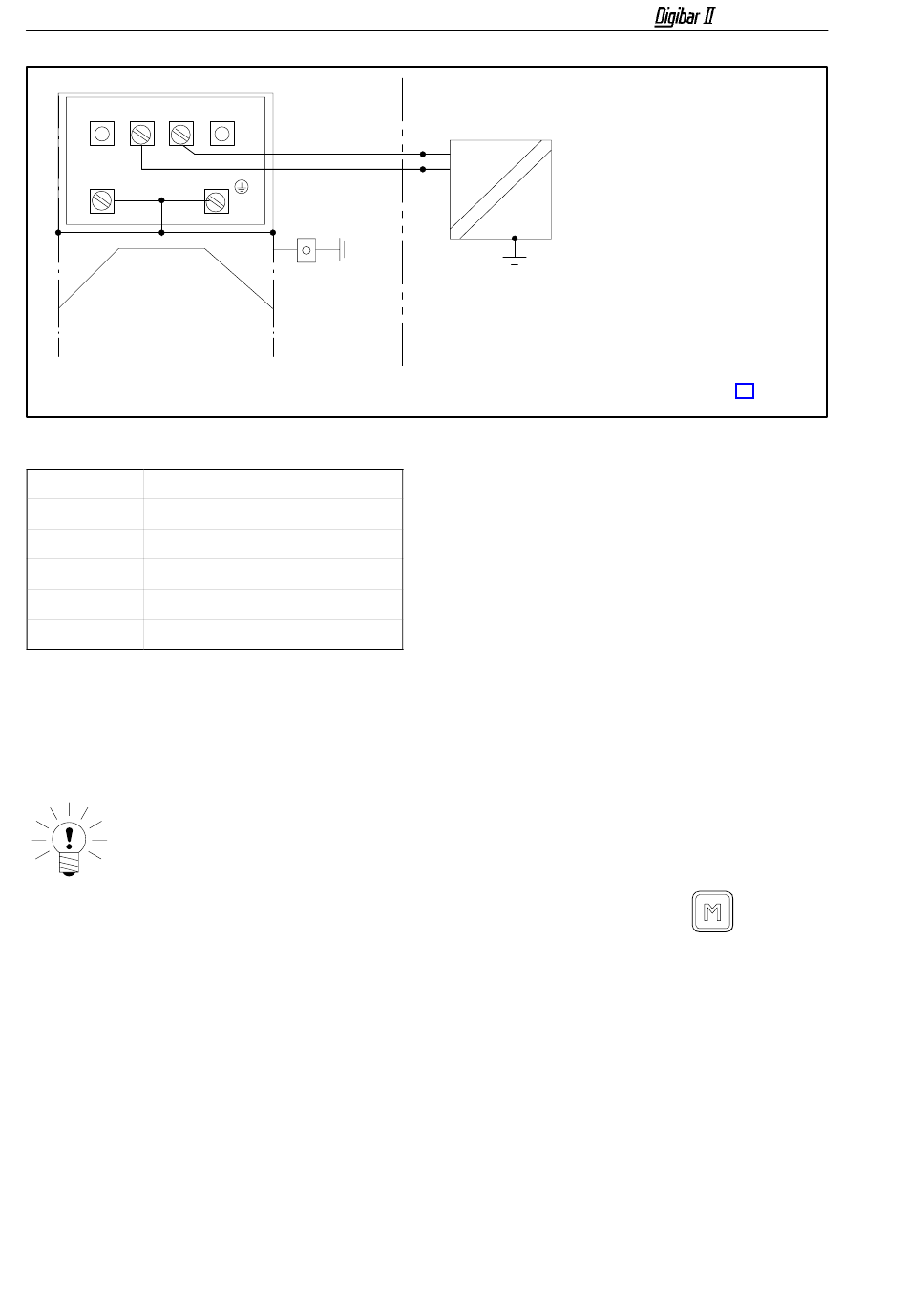

Fig. 3.5: Exemple d'application PE300EX/I4N–C
Entre borne 2 et 1
U
imax
I
imax
P
imax
C
i
L
i
Tab. 3.1: Puissances connectées borne 1 et 2
Après application d'une tension d'alimentation, le PE300EX exécute un test
d'affichage. La valeur mesurée s'affiche ensuite.
Au cas où la tension d'alimentation ne monte pas au-dessus de
13V en env. 2sec, le PE300EX se comporte comme en fonction-
nement avec piles, c-à-d il se déconnecte.
Remettre l'appareil en circuit: appuyez sur la touche
Si la tension d'alimentation est montée entretemps à au moins
13V, le PE300EX fonctionne comme s'il avait une tension d'ali-
mentation externe.
1)
Le point de référence est la borne 1
13
Compensation
de potentiel
Zone
déflagrante
On applique les puissances connectées de Tab. 3.1
1)
24V
120mA
700mW
négligeable
0,06mH
Systèmes apparentés
=
=
Compensation de potentiel
Pas de zone déflagrante
,PE300EX
.
