,PE300EX
3.3.1
Raccordement à deux fils avec bornes
Les versions suivantes sont aptes au fonctionnement avec une alimentation
externe:
PE300EX/I4N–C
Pour ce type de raccordement, le digibar doit fonctionner avec un circuit élec-
trique à sécurité intrinsèque.
IMPORTANT
N'utiliser pour le raccordement à deux fils 4...20mA que les
deux bornes du milieu (1 et 2).
Ce mode de raccordement vous permet de raccorder un séparateur d'alimen-
tation (à commander en option: No commande 3–3318.0023) ou d'autres
systèmes (p. ex. barrières Zener).
-U
+U
B
B
2
1
11
12
Digibar

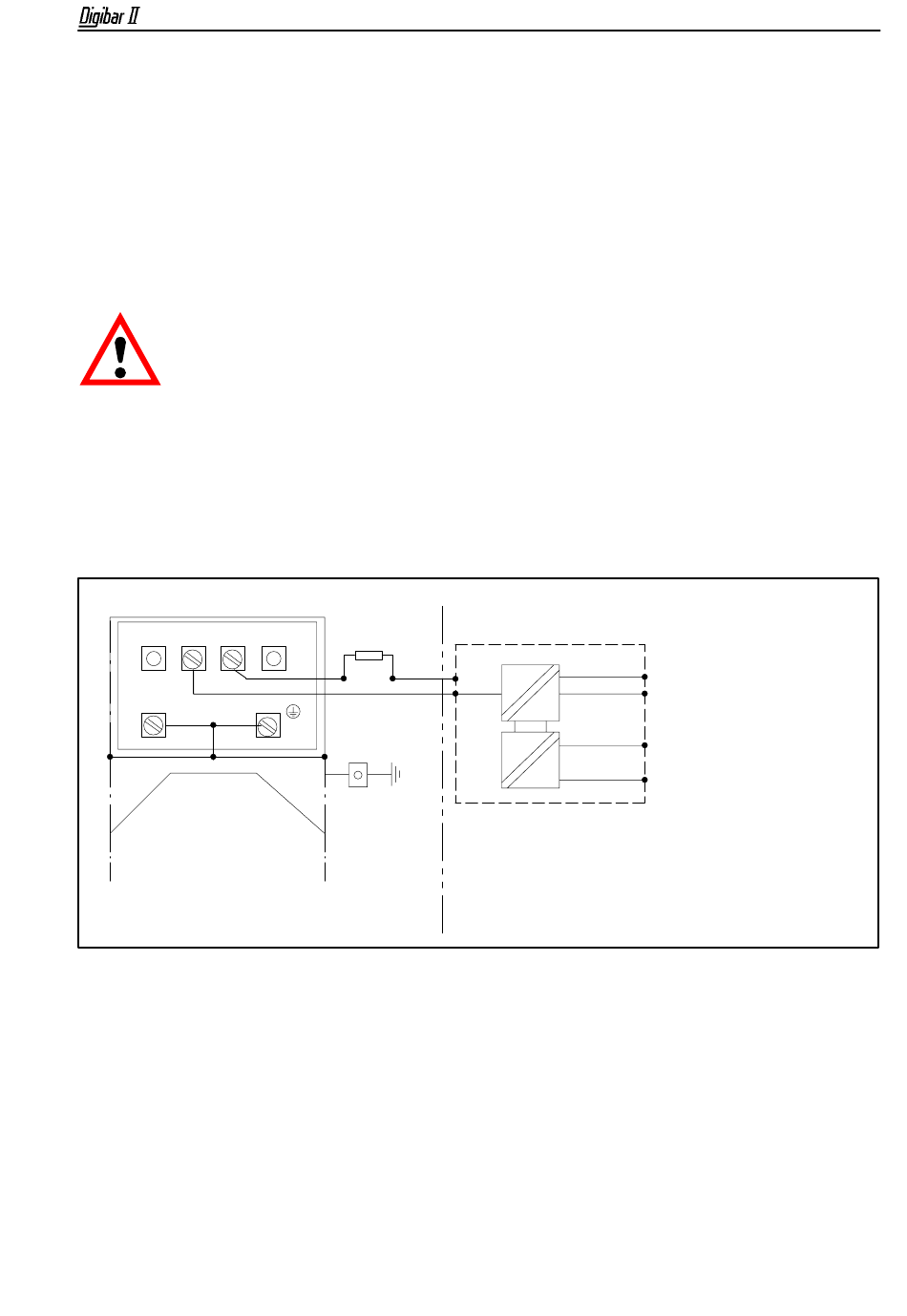

Fig. 3.4: Raccordement pour courant de sortie 4...20mA (2 fils) avec séparateur
d'alimentation
HBM 6.6.2001
Séparateur d'alimentation
(fonctionnement à deux fils)
maxi 75Ω
+
1
3
13
Compensation
de potentiel
Zone
Pas de zone déflagrante
déflagrante
Séparation à sécurité intrinsèque par
séparateur d'alimentation
=
8+
7–
=
=
11+
=
12–
13
Sortie 4 - 20mA
Tension d'alimentation
20 - 35VDC
