3.

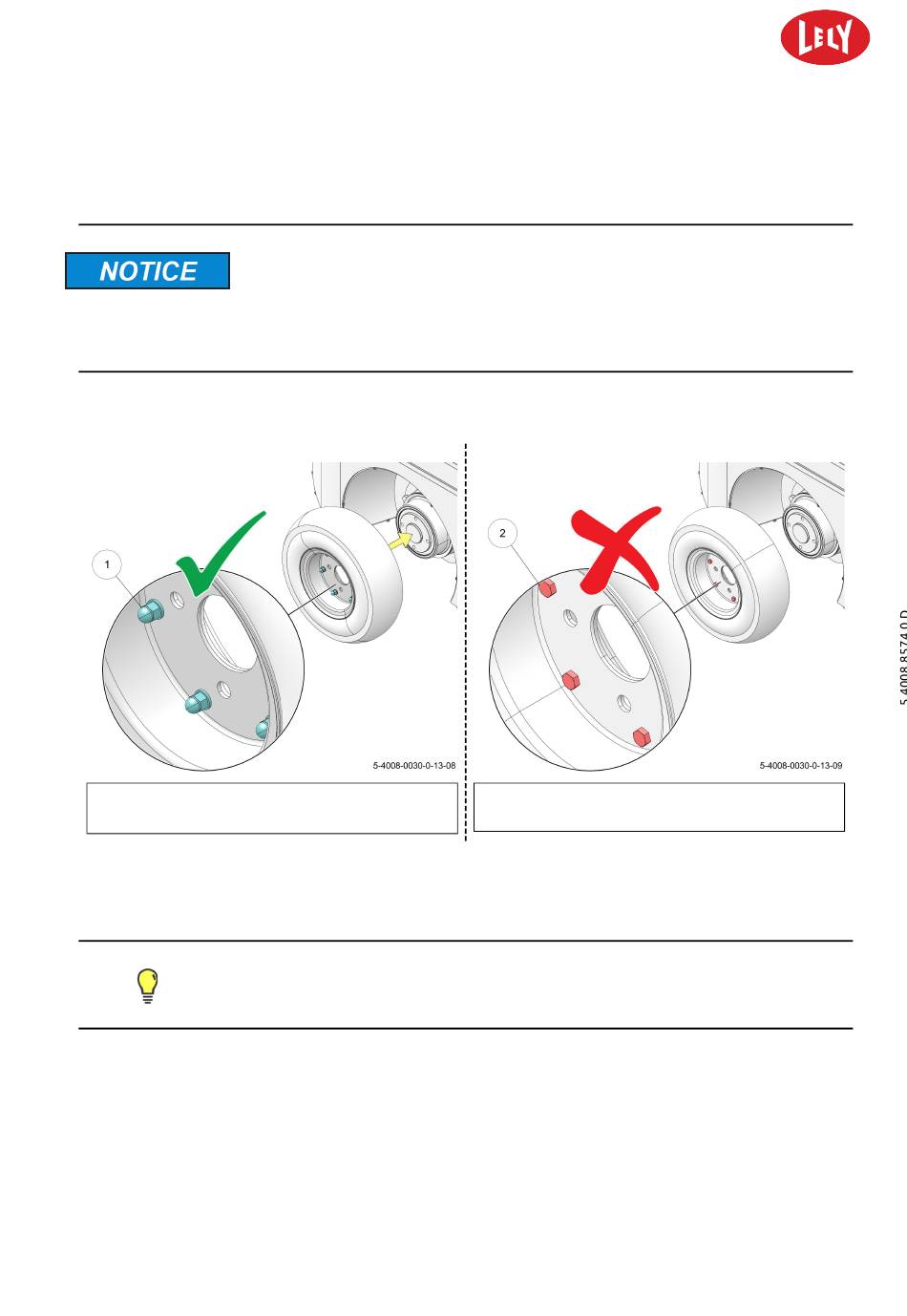

Assurez-vous que la jante de la roue est orientée vers le côté de la vanne et que les têtes sphériques
des écrous borgnes sont tournées vers l'extérieur du robot.
Les têtes sphériques des écrous borgnes doivent se trouver à l'extérieur.
LÉGENDE :
1. Écrou borgne à tête sphérique
4.
Installez la roue (neuve) (3).
5.
Appliquez du Loctite 243 aux boulons (1).
6-40
Roue mal installée.
Risque d'endommagement du joint de la cassette et du moteur.
Veillez à ce que la roue soit installée avec les têtes sphériques des écrous
borgnes vers l'extérieur. Faites particulièrement attention à la roue 3K qui
n'a pas de vanne et qui est donc plus susceptible d'être mal positionnée.
Pour s'assurer que le Loctite reste en place, il peut être plus facile de
l'appliquer sur les trous filetés que sur les boulons.
LÉGENDE :
2. Boulon
