6.9.3
Vérification et, le cas échéant, remplacement du racleur
1.
Vérifiez la plaque de racleur (1). Si des dommages sont visibles, tels que des déchirures ou des fissures,
vous devez remplacer le racleur et effectuer les sous-étapes 1 à 3.
1.
Retirez les boulons (4), les rondelles (3) et les écrous (2) et conservez-les pour les réutiliser.

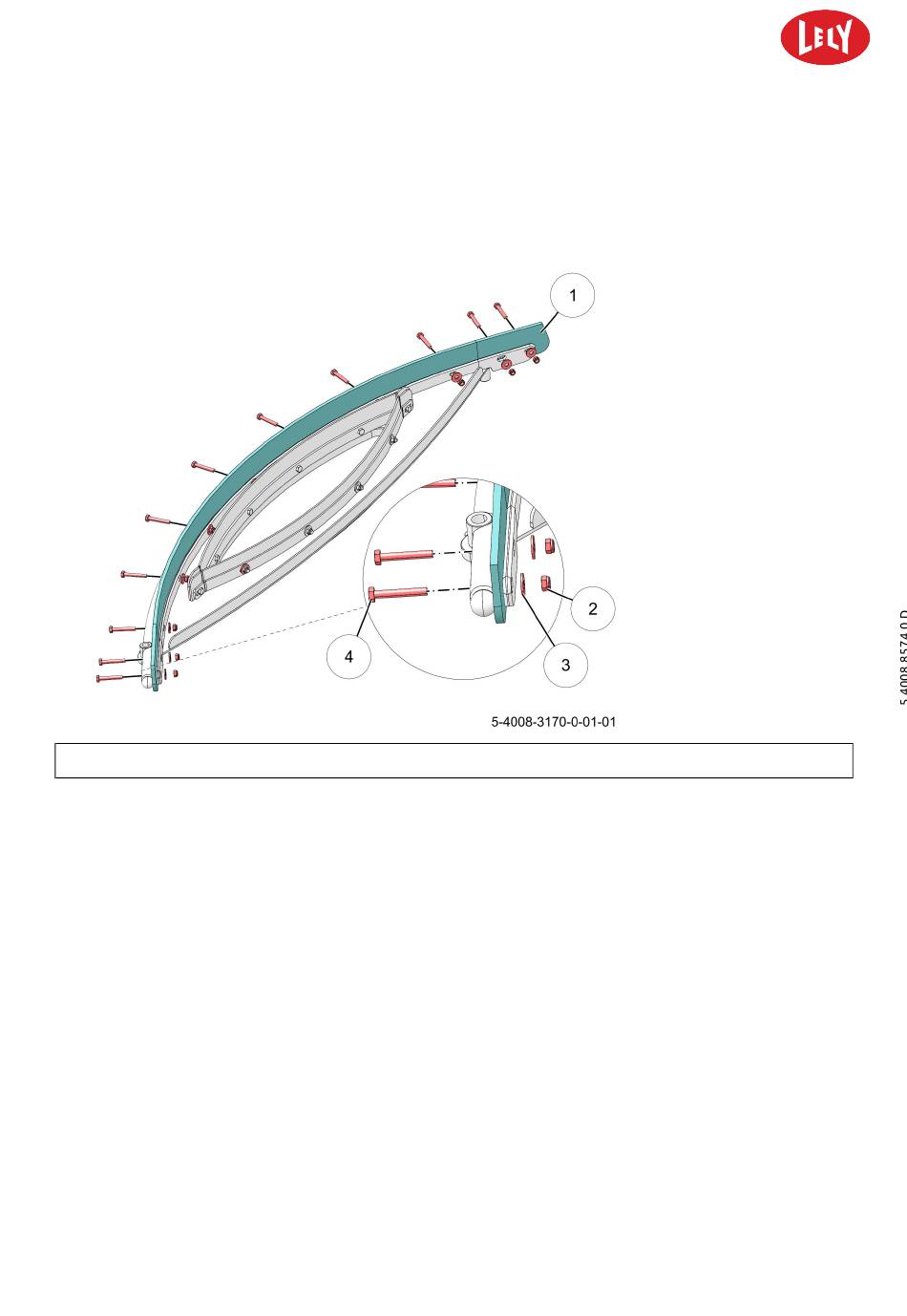

LÉGENDE : 1. Plaque de racleur - 2. Écrou (11x) - 3. Rondelle (11x) - 4. Boulon M6 x 40 (11x)
2.
Retirez la plaque de racleur (1).
3.
Installez la plaque de racleur neuve (1) à l'aide des boulons (4), des rondelles (3) et des écrous (2).
6-20
in n o vato rs in ag ric u ltu re
Maintenance
