4.
Inclinez le haut du chargeur vers le haut comme suit, ce qui laisse de la place pour ouvrir le capot du
robot :

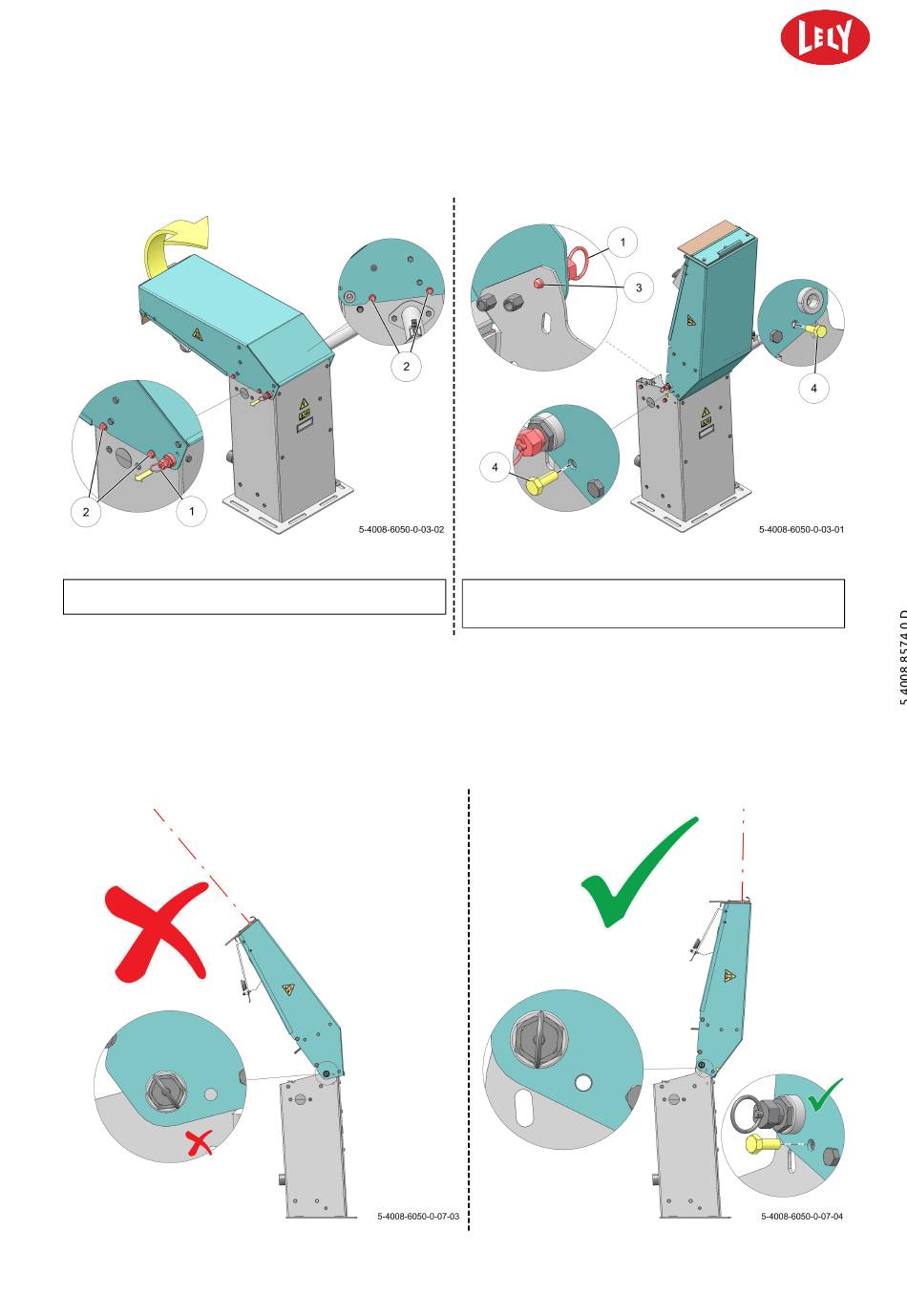

Figure 29. Inclinaison du haut du chargeur
LÉGENDE : 1. Broche de blocage à ressort - 2. Boulon
1.
Desserrez les quatre boulons (2) des deux côtés du chargeur d'1 tour.
2.
Tirez la broche de blocage à ressort (1) et inclinez le haut du chargeur vers le haut.
3.
Insérez la broche de blocage dans l'orifice (3) en haut de la base du chargeur.
4.
Assurez-vous que le capot est incliné en position verticale. La broche de blocage à ressort ne
doit pas se trouver dans la fente, mais dans l'orifice situé au-dessus de la fente.
5-30
Figure 30. Insertion des boulons de sécurité
LÉGENDE : 1. Broche de blocage à ressort - 2. – - 3. Orifice
sur le dessus - 4. Boulons de sécurité
Instructions de fonctionnement
