Réparation
Démontage
1. Relâcher toute la pression d'air et de produit,
page 10.
2. Débrancher la vanne du système.
REMARQUE : Durant les étapes suivantes, tenir
les pièces du côté A à l'écart de celles du côté
B afin d'éviter que le produit ne sèche sur elles.

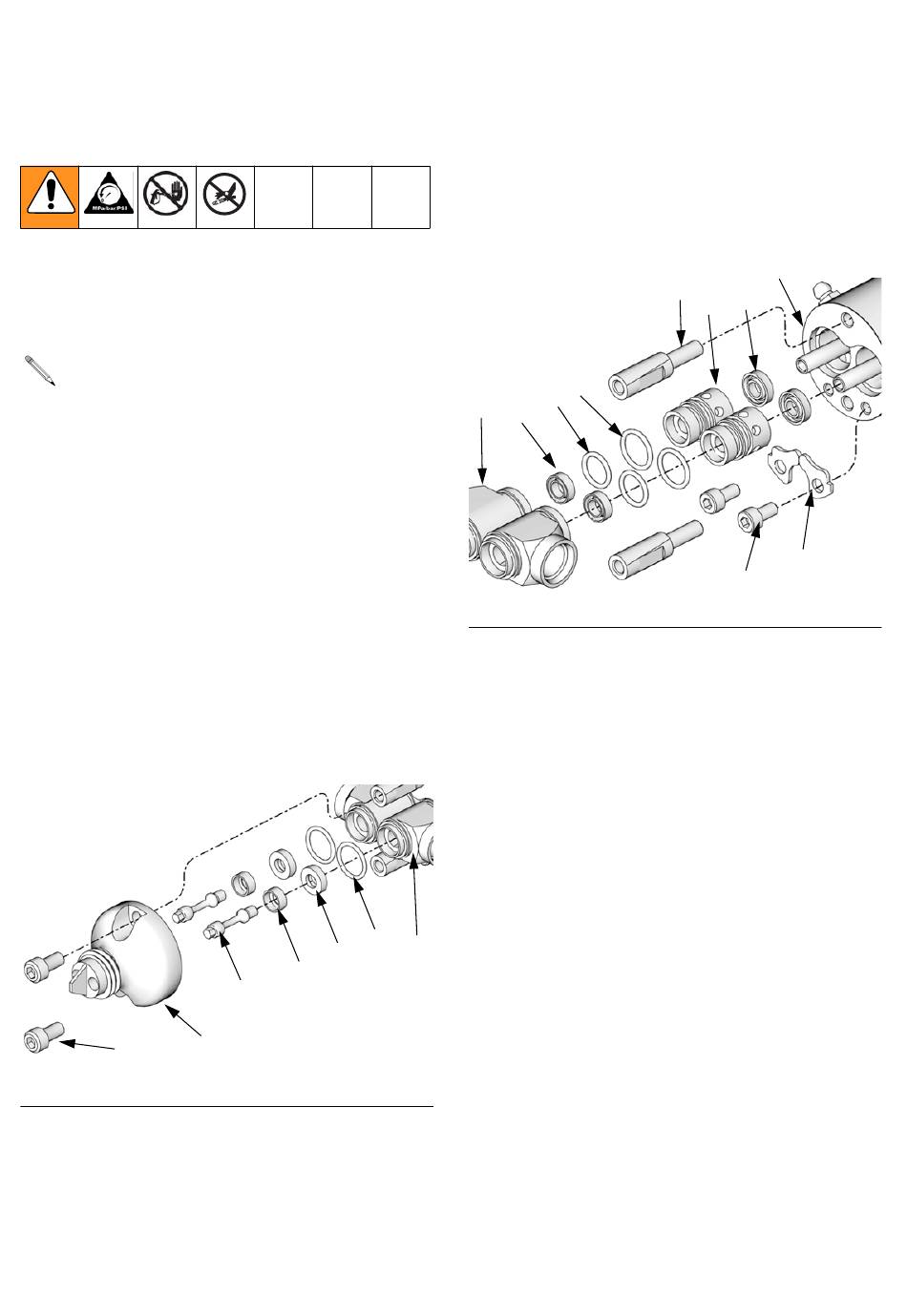

3. Retirer les deux vis de l'embout (19), puis tirer
l'embout (29) hors de la vanne. Retirer les sièges
(27) et les joints toriques (20) du pointeau pour les
modèles 255179 et 255181. Voir F
4. Uniquement pour les modèles 255179 et 255181 :
dévisser le pointeau (25) à l'aide d'une clé avec une
douille de 4 mm (5/32 po.). Si l'axe (5) tourne,
introduire une goupille dans le trou de l'axe pour
l'empêcher de tourner, puis dévisser le pointeau.
Glisser le joint (26) hors du pointeau. Répéter
l'opération pour l'autre pointeau (25).
Modèles 255180 et 255182 : utiliser un poinçon de
2,3 mm (3/32 po.) pour retirer le pointeau puis retirer
les sièges (27) et les joints (28) du corps d'entrée.
19
F . 4
IG
3A1600V
. 4.
IG
20 14
26
27
25
29
TI9972A
5. Enlever les deux vis (18) et colliers (17) du corps
de produit (14). Glisser le corps de produit (14)
hors du vérin pneumatique (2). Voir F
6. Démonter les coussinets (11), les joints toriques
(36, 13) et les joints de produit secondaires (12, 15).
13
14 15 36
F . 5
IG
Réparation
. 5.
IG
2
16
12
11
17
18
TI9974A
