Installation

Mise à la terre
Les instructions suivantes représentent le minimum
nécessaire pour la mise à la terre d'un système de
distribution de base. Le système utilisé peut comprendre
d'autres équipements ou objets devant être reliés à la terre.
Pour connaître les instructions détaillées de mise à la terre
concernant la région et le type particulier d'équipement,
consulter la réglementation électrique locale. L'installation
doit être reliée à une véritable prise de terre.
• Pompe : relier la pompe à la terre au moyen d'un
fil de terre muni d'une pince, comme indiqué dans
le manuel d'instructions fourni séparément avec
la pompe.
• Compresseurs d'air et alimentations
hydrauliques : relier à la terre l'appareil d'après
les recommandations du fabricant.
• Tuyaux de produit : n'utiliser que des tuyaux de
produit mis à la terre d'une longueur combinée de
maximum 150 m (500 pi.) pour garantir la continuité
de mise à la terre. Vérifier au moins une fois par
semaine la résistance électrique des tuyaux de
produit. Si le tuyau utilisé n'a pas une étiquette
indiquant sa résistance électrique maximale,
contacter le fournisseur ou le fabricant pour obtenir
les limites de résistance maximale et immédiatement
remplacer le tuyau.
• Vanne de distribution : mettre la vanne à la terre en
la branchant sur un tuyau de produit et une pompe
correctement mis à la terre.
• Réservoir d'alimentation en produit de
pulvérisation : mettre à la terre conformément à sa
réglementation locale.
• Les produits inflammables présents dans la zone
de distribution : doivent être conservés dans des
conteneurs homologués reliés à la terre. Ne pas
entreposer plus que la quantité nécessaire à une
équipe.
• Tous les seaux de solvant utilisés pour rincer :
les relier à la terre conformément à la réglementation
locale. Uniquement utiliser des seaux en métal, car
ces seaux sont conducteurs. Ne jamais poser le seau
sur une surface non conductrice telle que du papier
ou du carton, car cela interromprait la continuité de la
mise à la terre.
• Pour maintenir la continuité de la mise à la terre
pendant le rinçage ou la décompression,
bien appuyer une partie métallique de la vanne
contre le côté d'un seau en métal relié à la terre,
puis appuyer sur la gâchette de la vanne.

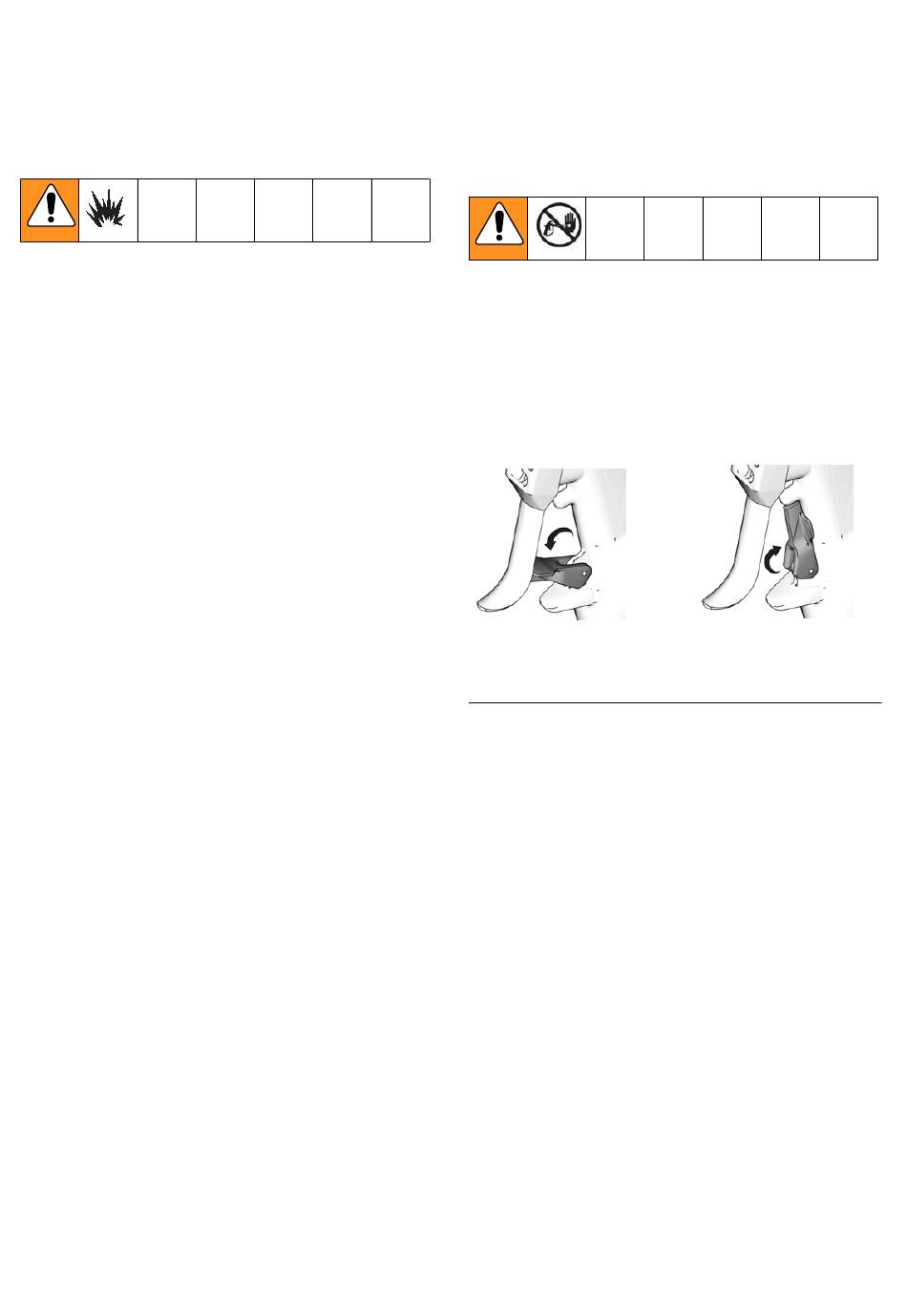

3A1600V
Comment utiliser la sécurité
de la gâchette de la vanne
1. En cas d'utilisation de l'un des modèles manuels
de la vanne, verrouiller la sécurité de la gâchette
en tournant le verrou selon un angle droit par rapport
au corps du pistolet. Voir F
2. Pour déverrouiller la sécurité de la gâchette de la
vanne, tourner le verrou jusqu'à ce qu'il soit parallèle
au corps du pistolet.
VERROUILLÉ
TI10442A
F . 3
IG
Installation
. 3.
IG
DÉVERROUILLÉ
TI10441A
7
