Caractéristiques - Graco Md2 Instructions

Caractéristiques
Caractéristiques
Vanne à interrupteur électrique
Représentation de la poignée de la série A
Interrupteur à contact impulsionnel normalement ouvert
Remarque : La gâchette/le levier active un interrupteur
électrique sur la poignée, qui actionne une électrovanne
à 4 voies à distance. Transmet un signal pneumatique
« OUVERTURE » à l'orifice (I) de 3,2 mm (1/8 po.) ptn (f)
sur ce côté de la vanne et un signal « FERMETURE »
à l'orifice (O). Pour commander des raccords et tuyaux,
voir Accessoires, page 23.
Vanne à levier électrique

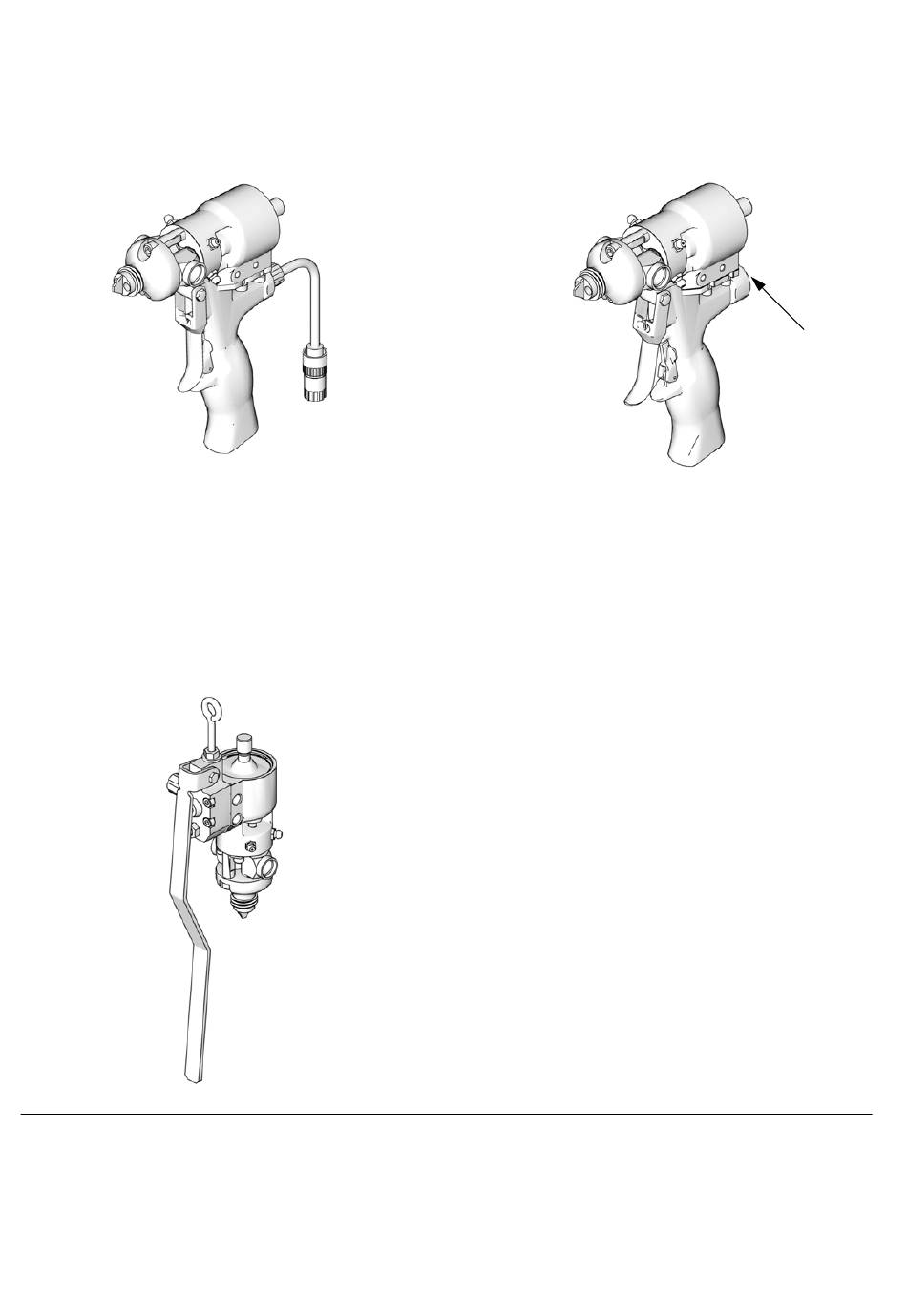

F . 2: Caractéristiques des vannes MD2
IG
6
TI10383A
TI10409A
Vanne pneumatique
L'orifice (I) de 3,2 mm (1/8 po.) ptn (f) peut être utilisé
pour envoyer un signal « MARCHE » (ON) à une
commande de pompe. Voir F
Entrée d'air
1/4 pouces
ptn (f)
TI10407A
. 1.
IG
3A1600V
