Graco MD2 Instructions page 22

Pièces

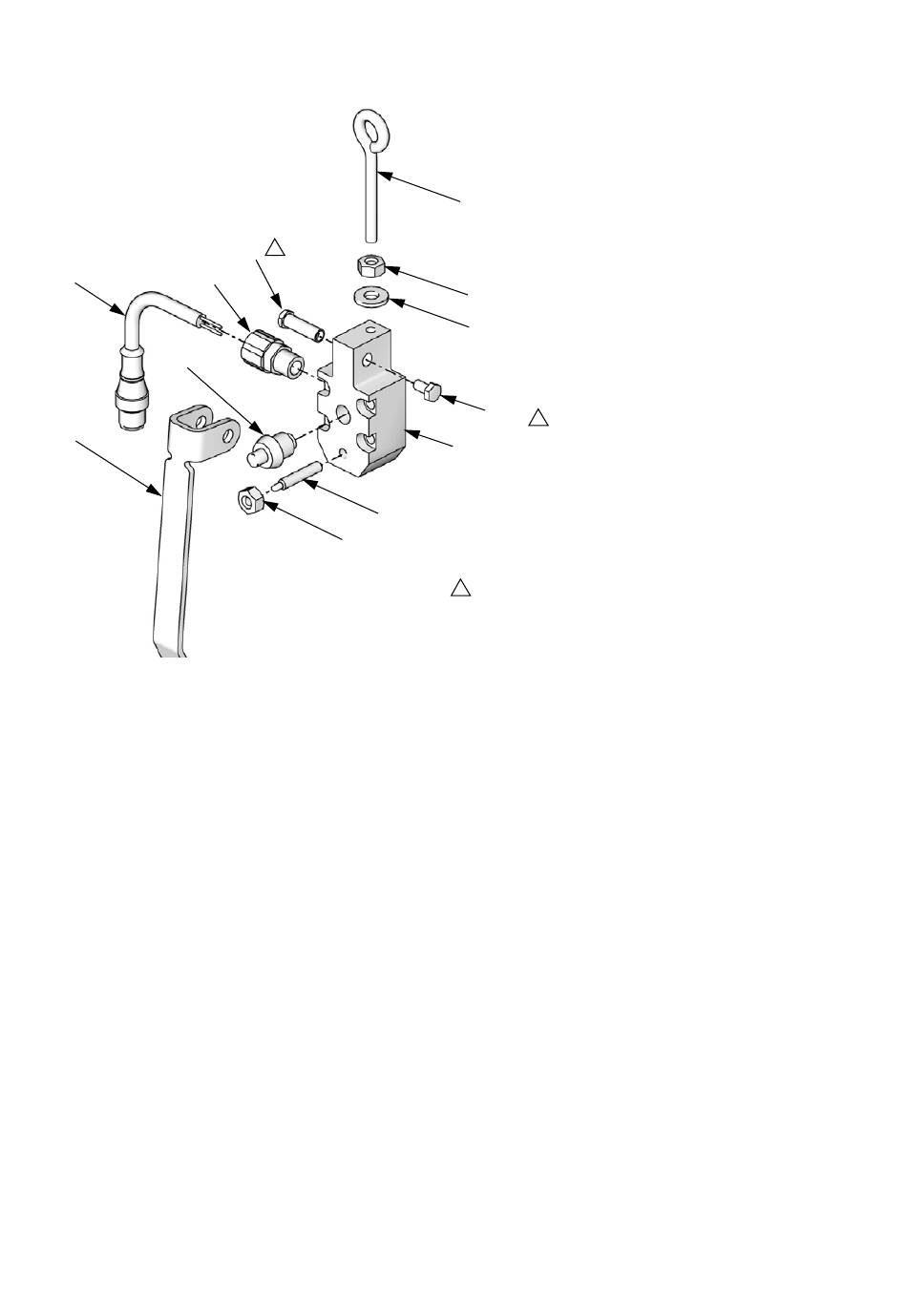

Levier commandé, 255249
307
319
308
310
Rep. Réf. Description
301 15K922 BLOC, levier de montage, 2K
302 121191 BOULON, œil, 1/4-20 x 2 po. (51 mm)
303 100015 ÉCROU, hex., 1/4-20 UNC 2-B
304 100016 RONDELLE, sécurité
305 192272 GOUPILLE, pivot
306 203953 VIS, capuchon, tête hex.
307 551318 CONNECTEUR,
décompression 1/4 ptn
308 121192 INTERRUPTEUR, bouton-poussoir
309 121193 PISTON PLONGEUR, ressort, 1/4-20
310 15M479 LEVIER, actionneur, vanne
311 121194 VIS, tête cylindrique à six pans creux,
M5 - 0,8 x 30 mm (pas montrée)
319 123619 CÂBLE, gâchette
22
305
1
309
303
302
303
304
306
1
301
1
Serrer au couple de 2,8 N•m (25 po.-lb).
TI10410B
Qté
1
1
2
1
1
1
1
1
1
1
4
1
3A1600V
