Identification des composants

G

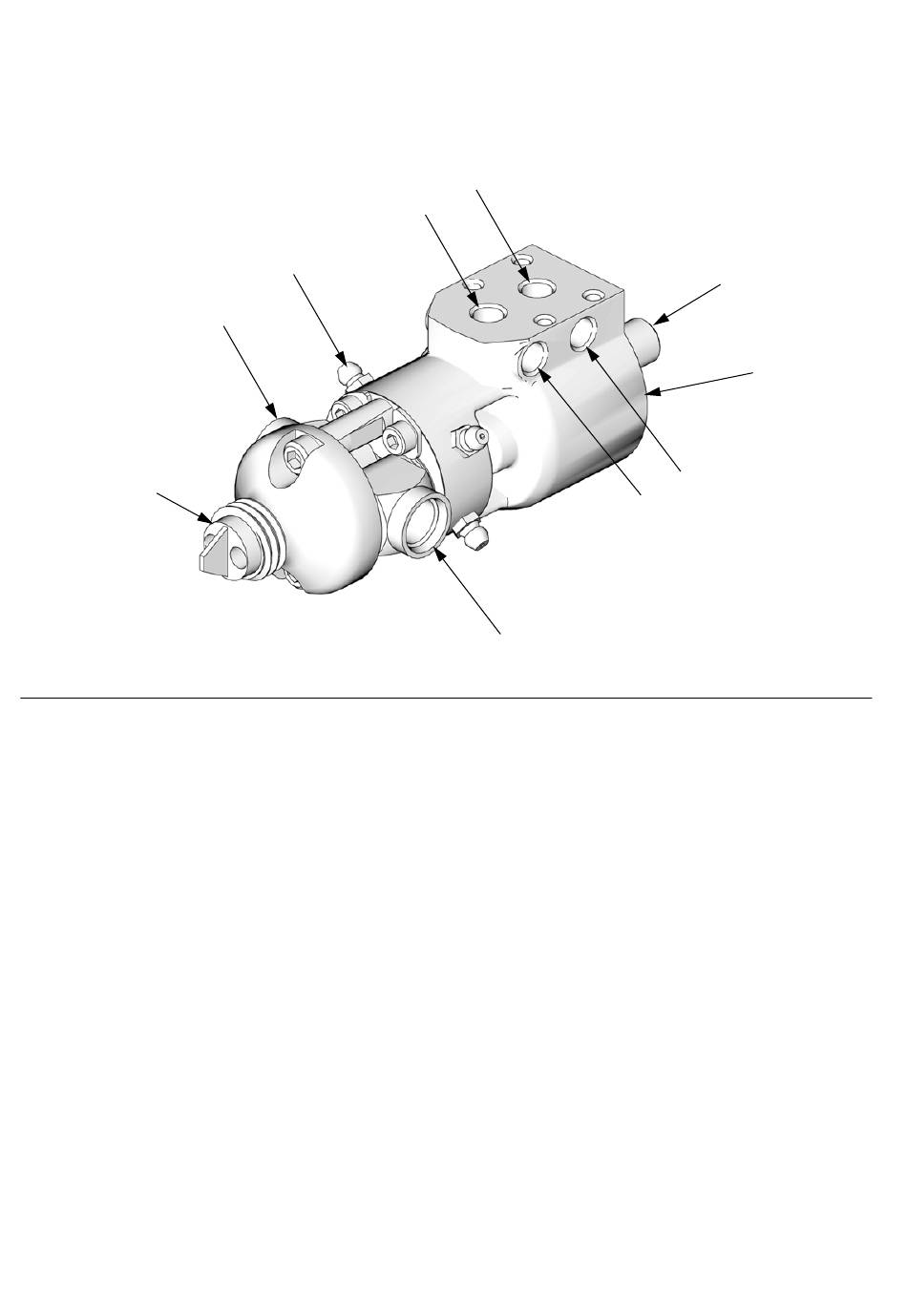

F . 1 : Identification des composants
IG
Légende :
A Bouton de réglage du système anti-goutte
(versions siège mou uniquement)
B Orifice d'air de 3,2 mm (1/8 po.) pour fermer (O).
C Orifice d'air de 3,2 mm (1/8 po.) pour ouvrir (I).
D Entrée produit « B » (petit volume) à bossage à joint
torique avec un filetage droit de 14,3 mm (9/16 po.)
E Entrée produit « A » (gros volume) à bossage à joint
torique avec un filetage droit de 14,3 mm (9/16 po.)
F Raccord de graissage
G Embout avec sortie évasée 7/8-9
H Vérin pneumatique
3A1600V
F
D
C
B
E
Identification des composants
A
H
C
B
TI10391A
