Démontage
Démontage
Démontage
1. Relâchez la pression comme décrit dans le manuel
d'utilisation de votre PD2K.
2. Enlevez la vanne du collecteur comme décrit dans le
manuel du kit de changement de couleur. Vérifiez le
joint torique du collecteur 111450 ou 106152.
3. Maintenez le corps du siège (2) avec une clé fermée.
Utilisez une clé sur les méplats du corps du piston (5)
pour le dévisser du corps du siège.
4. Retirez le ressort (11).
REMARQUE : : : Les vannes haute pression ont deux
REMARQUE
REMARQUE
ressorts (11 et 21).
5. Enlevez les deux joints toriques extérieurs (16) et le
joint torique intérieur (20) du corps du piston (5).
6. À l'aide de l'outil 24U236 (111, fourni avec le kit de
collecteur de vanne) ou trousse à outils 25D980,
dévissez le siège de la vanne (1) du corps du siège (2).

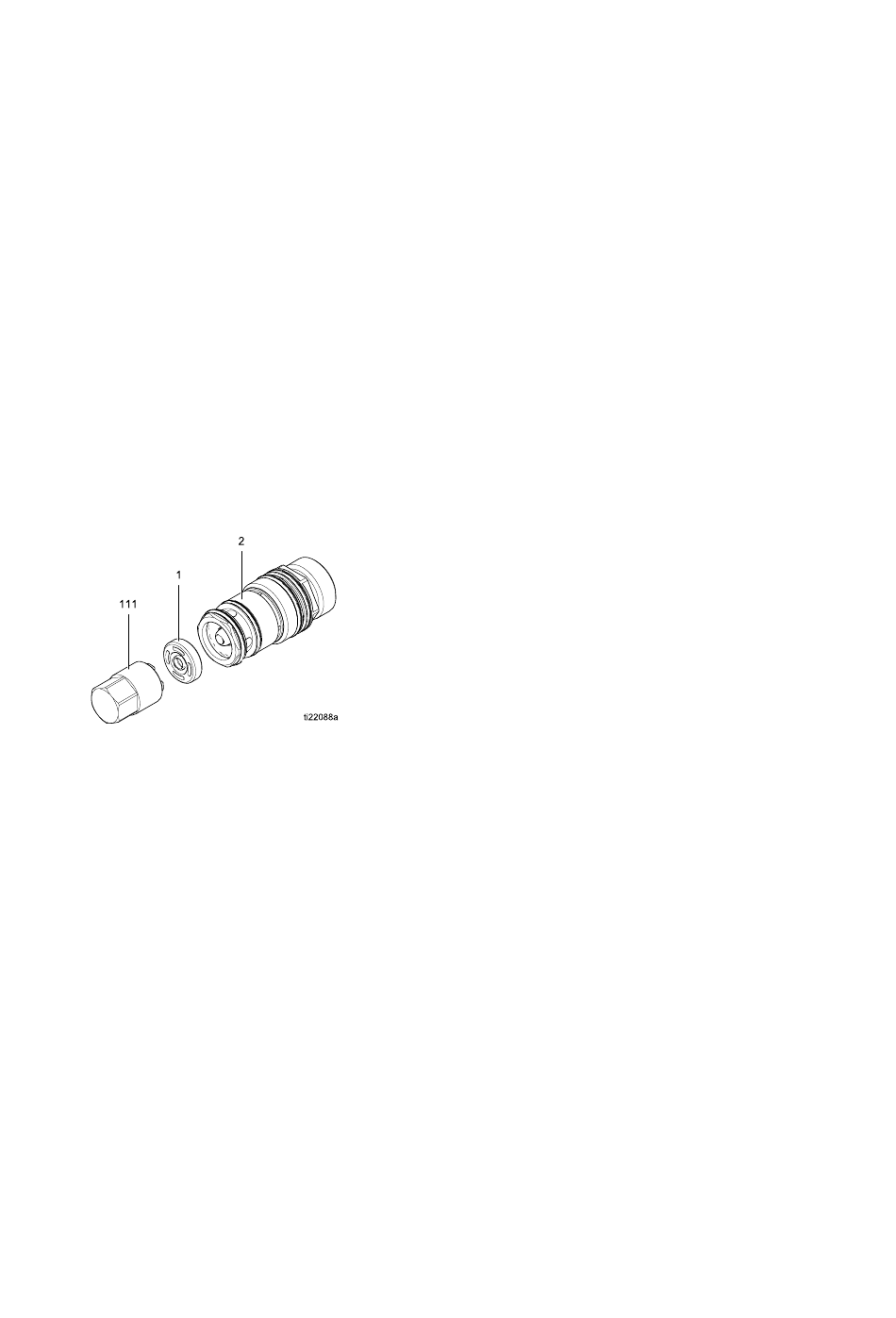

Figure 1 Enlevez le siège de la vanne
334098D
7. Dévissez la bille (3) de l'axe (4), à l'aide d'une clé sur
les méplats de la bille.
8. Faites glisser l'ensemble de piston et d'axe (4) hors du
boîtier du siège (2). Retirez le joint torique de piston
(18).
9. À l'aide de l'outil 24U236 (111) ou trousse à outils
25D980, dévissez le joint de secours et la rondelle (9)
du corps du siège (2).
10. Retirez le joint torique (19) du corps du siège (2).
11. A l'aide d'un petit tournevis, poussez le joint et l'arrêtoir
(7) hors du corps du siège (2) de l'extrémité opposé.
Retirez le joint torique (14) du corps du siège (2).
12. Retirez le joint torique (15) du corps du siège (2).
REMARQUE : : : Les vannes de circulation ont trois joints
REMARQUE
REMARQUE
toriques (15) ; les vannes de circulation en ont deux.
Réparation
3
