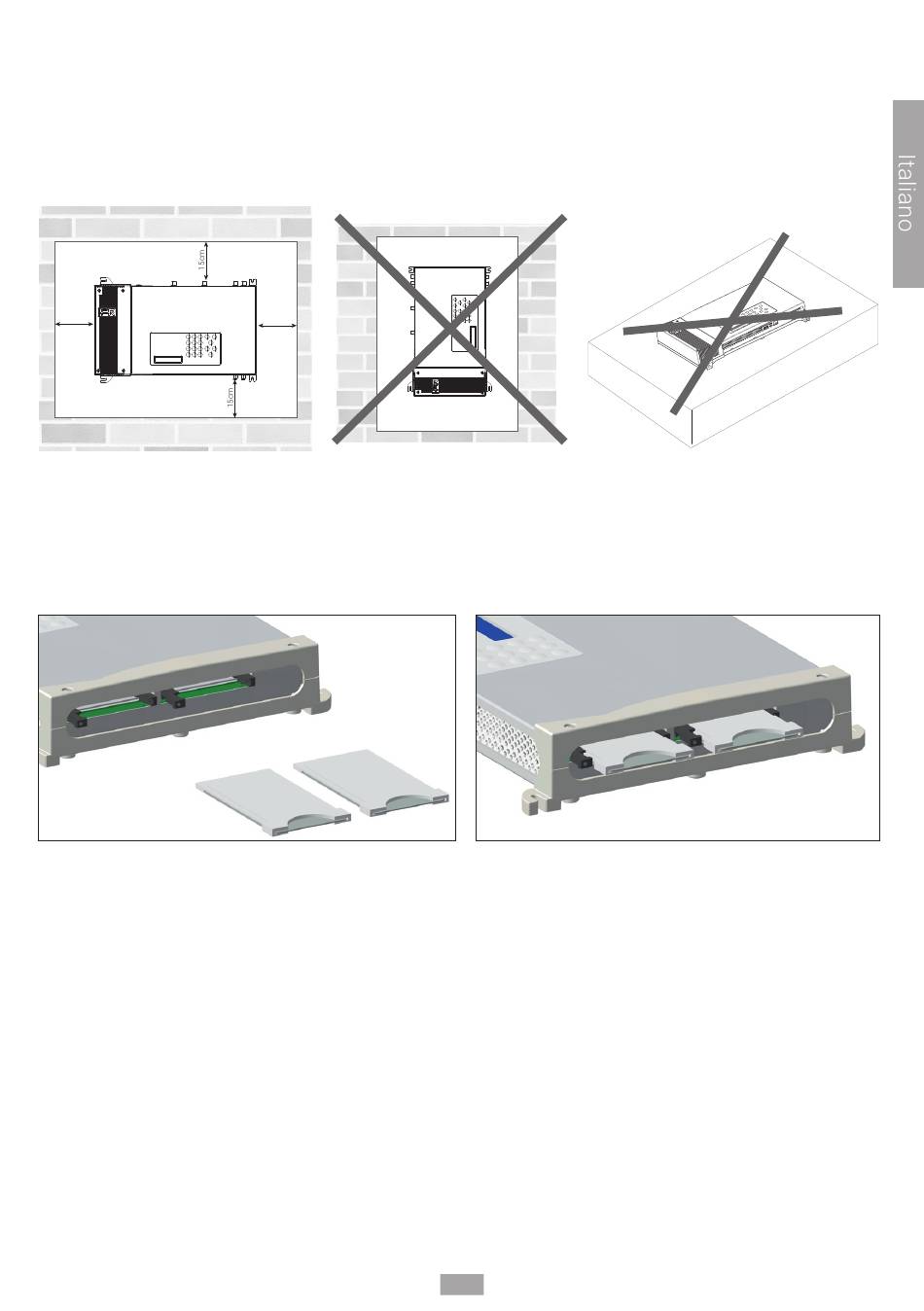

La centrale va installata facendo riferimento alla figura sottostante, utilizzando le staffe integrate nella meccanica
del prodotto. Si preveda lo spazio necessario per l'eventuale collegamento del cavo di alimentazione e la corretta
ventilazione del prodotto (15 cm di aria su tutti i lati). Ogni altra modalità di installazione potrebbe compromettere il
corretto funzionamento del dispositivo.
15cm
Per l'inserimento dei moduli CAM negli slot, posizionare il modulo come indicato nella figura sottostante, ed esercitare
una lieve pressione. Il modulo dovrebbe scorrere sulle guide senza opporre resistenza.
Qualora ciò risultasse difficoltoso, verificare il corretto allineamento e verso di inserimento.
Per estrarre i moduli CAM esercitare una lieve trazione laterale, il modulo dovrebbe potersi estrarre senza difficoltà.
D-MATRIX-8S-IP è provvisto di otto led multicolore sul lato superiore (uno per ogni ingresso), per l'indicazione dello
stato di ricezione dei segnali da satellite, ed un led multicolore sul lato inferiore per l'indicazione dello stato del
sistema. Di seguito il significato di ogni led.
COLORI LED PER STATO INGRESSI
Spento: ingresso spento
Arancio: ingresso attivo in attesa di aggancio
Verde:
ingresso attivo e agganciato
Rosso: ingresso in sovra-assorbimento
COLORI LED PER STATO SISTEMA (durante l'inizializzazione)
Arancio: boot sistema
Rosso: avvio applicazioni
Verde:
sistema avviato senza errori
COLORI LED PER STATO SISTEMA (sistema avviato)
Verde:
situazione normale
Arancio: anomalia
Rosso lampeggiante: fase di aggiornamento e/o recovery
3.2.1 MONTAGGIO A MURO
15cm
3.3 INSERIMENTO MODULI CAM
3.4 LED MULTICOLORE DI INDICAZIONE STATO
5
Istruzioni per l'uso
