Montage
30
6.2 Montage de l'appareil de mesure
6.2.1 Outils requis
Pour le transmetteur
Pour montage sur une colonne :
• Proline 500 – transmetteur numérique
• Clé à fourche de 10
• Tournevis Torx TX 25
• Transmetteur Proline 500
Clé à fourche de 13
Pour montage mural :
Percer avec un foret de ⌀ 6,0 mm
Pour le capteur
Pour les brides et les autres raccords process : utiliser un outil de montage approprié.
6.2.2 Préparation de l'appareil de mesure
1. Retirer tous les emballages de transport restants.
2. Enlever les disques ou capuchons de protection présents sur le capteur.
3. Enlever l' a utocollant sur le couvercle du compartiment de l' é lectronique.
6.2.3 Montage de l'appareil de mesure
AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
‣
Veiller à ce que les diamètres intérieurs des joints soient supérieurs ou égaux à ceux des
raccords process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
1. S' a ssurer que la direction de la flèche sur la plaque signalétique du capteur coïncide
avec le sens d' é coulement du produit.

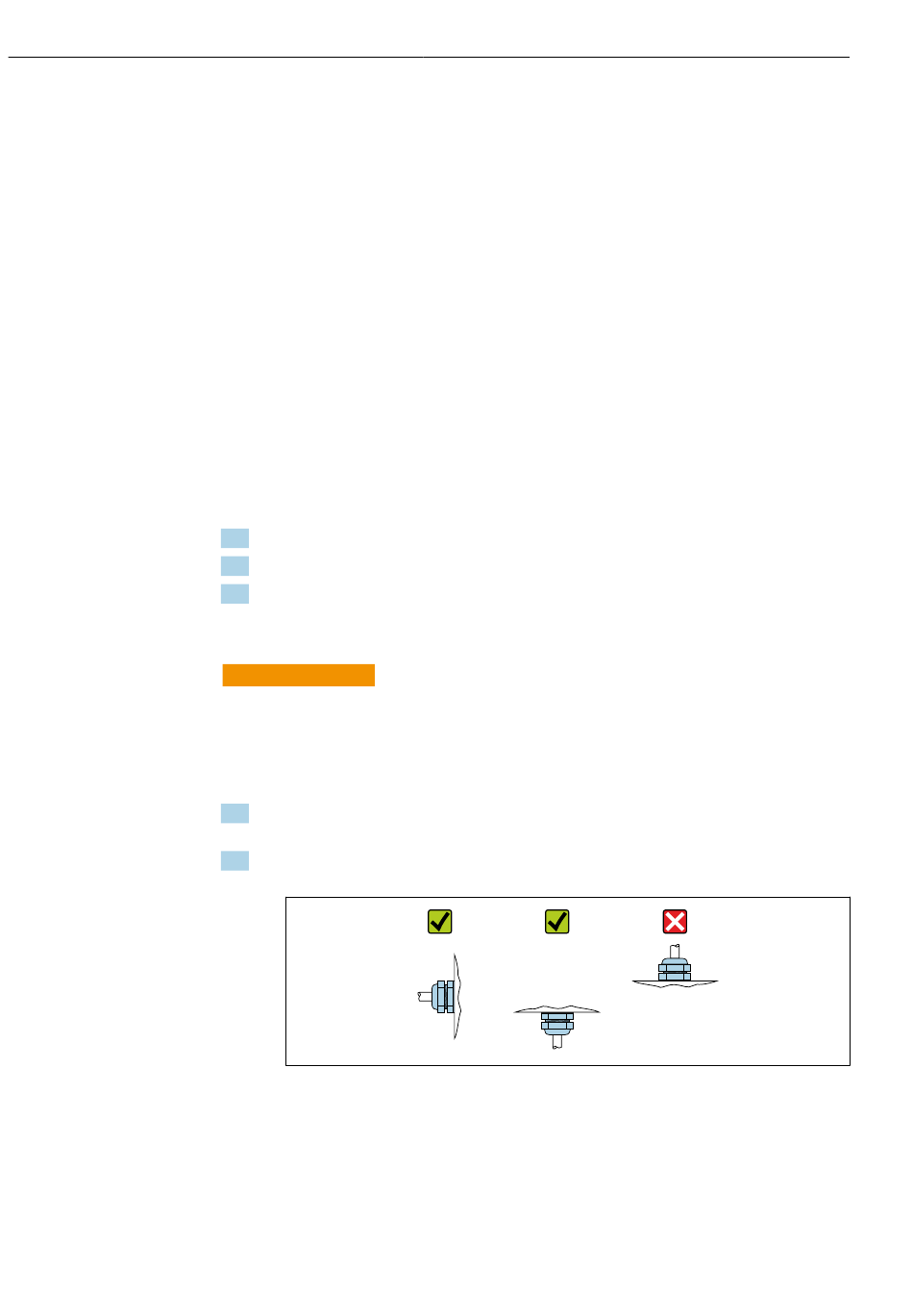

2. Monter l' a ppareil de mesure ou tourner le boîtier du transmetteur de manière à ce
que les entrées de câble ne soient pas dirigées vers le haut.

Proline Promass I 500 PROFIBUS PA
Endress+Hauser
A0029263
