Raccordement électrique
52
7.4 Raccordement de l'appareil de mesure : Proline 500
AVIS
Un raccordement incorrect compromet la sécurité électrique !
‣
Seul le personnel spécialisé dûment formé est autorisé à effectuer des travaux de
raccordement électrique.
‣
Respecter les prescriptions et réglementations nationales en vigueur.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection  avant de raccorder d' a utres câbles.
‣
En cas d' u tilisation en zone explosible, respecter les consignes de la documentation Ex
spécifique à l' a ppareil.
7.4.1 Montage du câble de raccordement
AVERTISSEMENT
L
Risque d'endommagement de l'électronique !
‣
Raccorder le capteur et le transmetteur à la même compensation de potentiel.
‣
Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.
ATTENTION
L
Écart de mesure dû au raccourcissement du câble de raccordement
‣
Le câble de raccordement est prêt pour le montage et doit être utilisé dans la longueur
fournie. Le raccourcissement du câble de raccordement peut affecter la précision de
mesure du capteur.

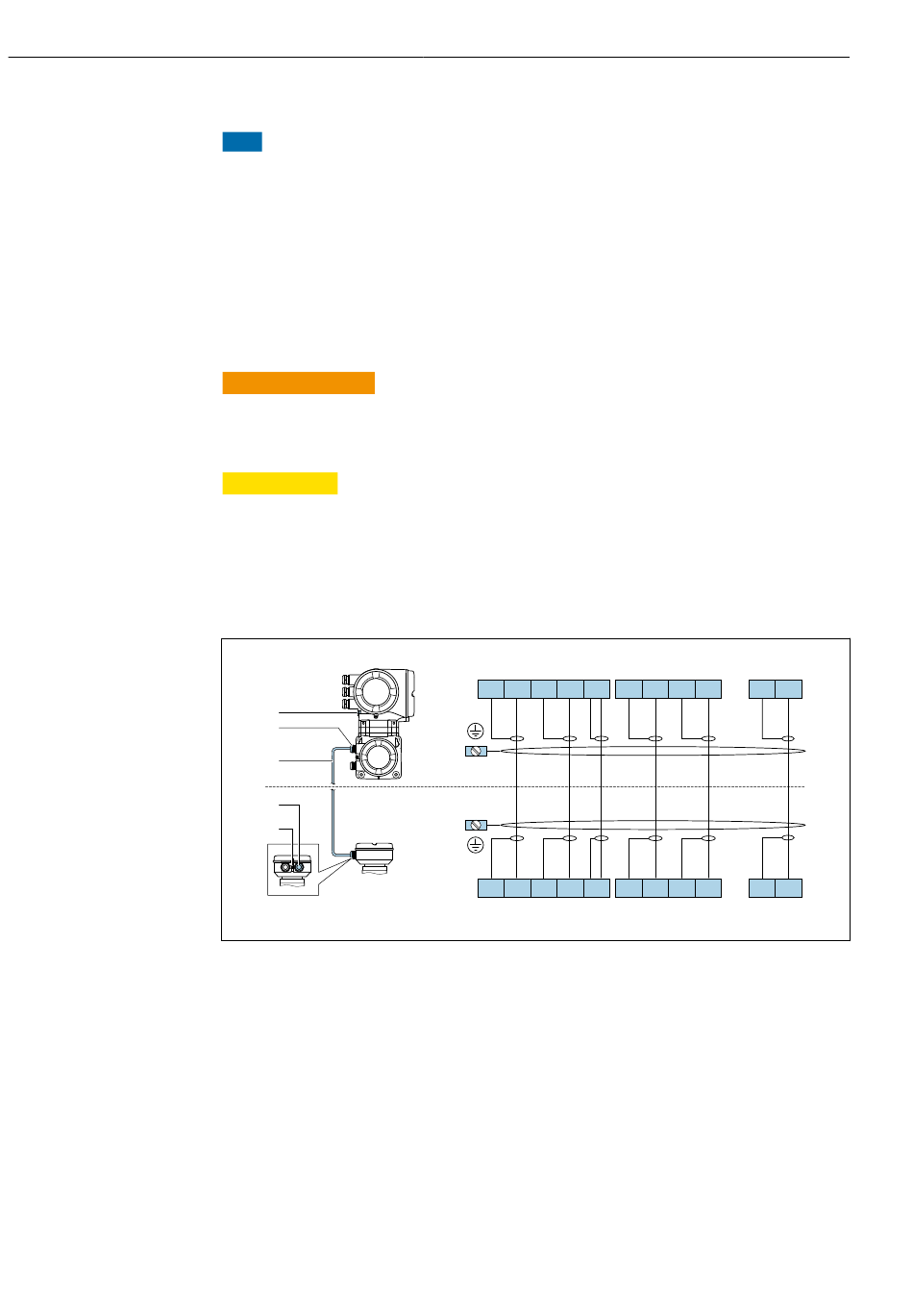

Affectation des bornes du câble de raccordement
1
2
3
4
5
1 Terre de protection (PE)
2 Entrée de câble pour le câble de raccordement du boîtier de raccordement du transmetteur
3 Câble de raccordement
4 Entrée de câble pour le câble de raccordement du boîtier de raccordement du capteur
5 Terre de protection (PE)
Branchement du câble de raccordement au boîtier de raccordement du capteur
Raccordement via les bornes avec caractéristique de commande "Boîtier" :
• Option A "Aluminium, revêtu" →  53
• Option B "Inox" →  54
• Option L "Inox moulé" →  53
Proline Promass I 500 PROFIBUS PA
TT TT TM TM GND S2 S2
+ + +
12 11 10 9 8 7 6
12 11 10 9 8 7 6
+ + +
TT TT TM TM GND S2 S2
S1 S1 ER ER
+ +
5 4 42 41
5 4 42 41
+ +
S1 S1 ER ER
A0028197
