Proline Promass I 500 PROFIBUS PA
Endress+Hauser
1
8

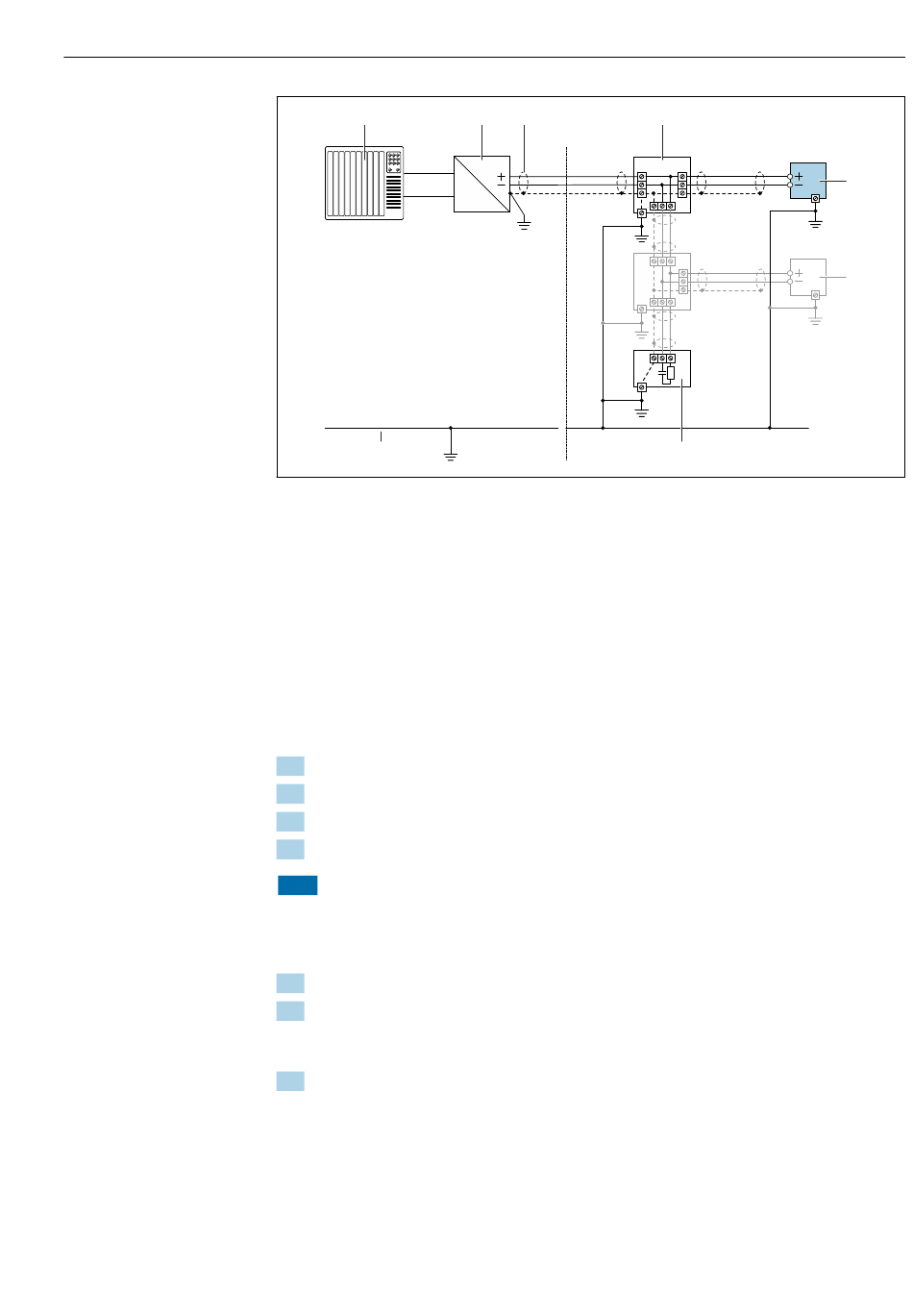

 15 Exemple de raccordement pour PROFIBUS PA
1 Système numérique de contrôle commande (p. ex. API)
2 Coupleur de segments PROFIBUS PA
3 Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ; tenir
compte des spécifications de câble
4 T-box
5 Appareil de mesure
6 Mise à la terre locale
7 Terminaison de bus
8 Conducteur de compensation de potentiel
7.2.7 Préparation de l'appareil de mesure
Effectuer les étapes dans l' o rdre suivant :
1. Monter le capteur et le transmetteur.
2. Boîtier de raccordement capteur : raccorder le câble de raccordement.
3. Transmetteur : raccorder le câble de raccordement.
4. Transmetteur : raccorder le câble de signal et le câble pour la tension d' a limentation.
AVIS
Etanchéité insuffisante du boîtier !
Le bon fonctionnement de l' a ppareil de mesure risque d' ê tre compromis.
‣
Utiliser des presse-étoupe appropriés, adaptés au degré de protection de l' a ppareil.
1. Retirer le bouchon aveugle le cas échéant.
2. Si l' a ppareil de mesure est fourni sans les presse-étoupe :
Mettre à disposition des presse-étoupe adaptés au câble de raccordement
correspondant.
3. Si l' a ppareil de mesure est fourni avec les presse-étoupe :
Respecter les exigences relatives aux câbles de raccordement →  36.
2 3
6 6
6
6
Raccordement électrique
4
6
6
7
5
5
A0028768
