6.2.4 Montage du boîtier du transmetteur : Proline 500 – numérique
ATTENTION
L
Température ambiante trop élevée !
Risque de surchauffe de l' é lectronique et possibilité de déformation du boîtier.
‣
Ne pas dépasser la température ambiante maximale autorisée.
‣
Lors de l' u tilisation à l' e xtérieur : éviter le rayonnement solaire direct et les fortes
intempéries, notamment dans les régions climatiques chaudes.
ATTENTION
L
Une contrainte trop importante peut endommager le boîtier !
‣
Eviter les contraintes mécaniques trop importantes.
Le transmetteur peut être monté des façons suivantes :
• Montage sur colonne
• Montage mural

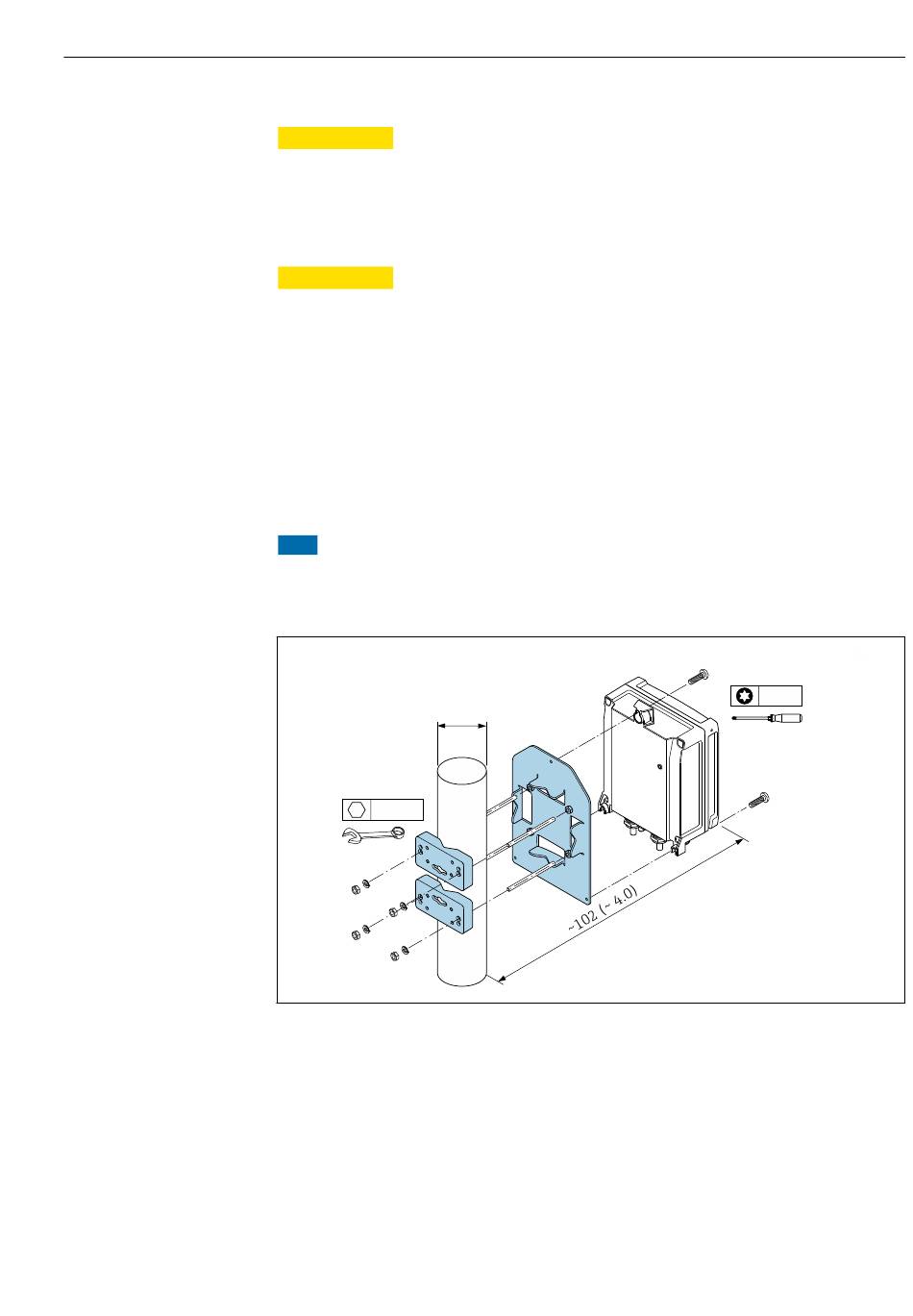

Montage sur tube
Outils nécessaires :
• Clé à fourche de 10
• Tournevis Torx TX 25
AVIS
Couple de serrage trop important pour les vis de fixation !
Risque de dommages sur le transmetteur en plastique.
‣
Serrer les vis de fixation avec le couple de serrage indiqué : 2,5 Nm (1,8 lbf ft)
ø
20...70
ø
( 0.79...2.75)
4 x
SW 10
 10 Unité mm (in)
Montage mural
Outils requis :
Percer avec un foret de ⌀ 6,0 mm
Montage
3 x
TX 25
