Montage
32

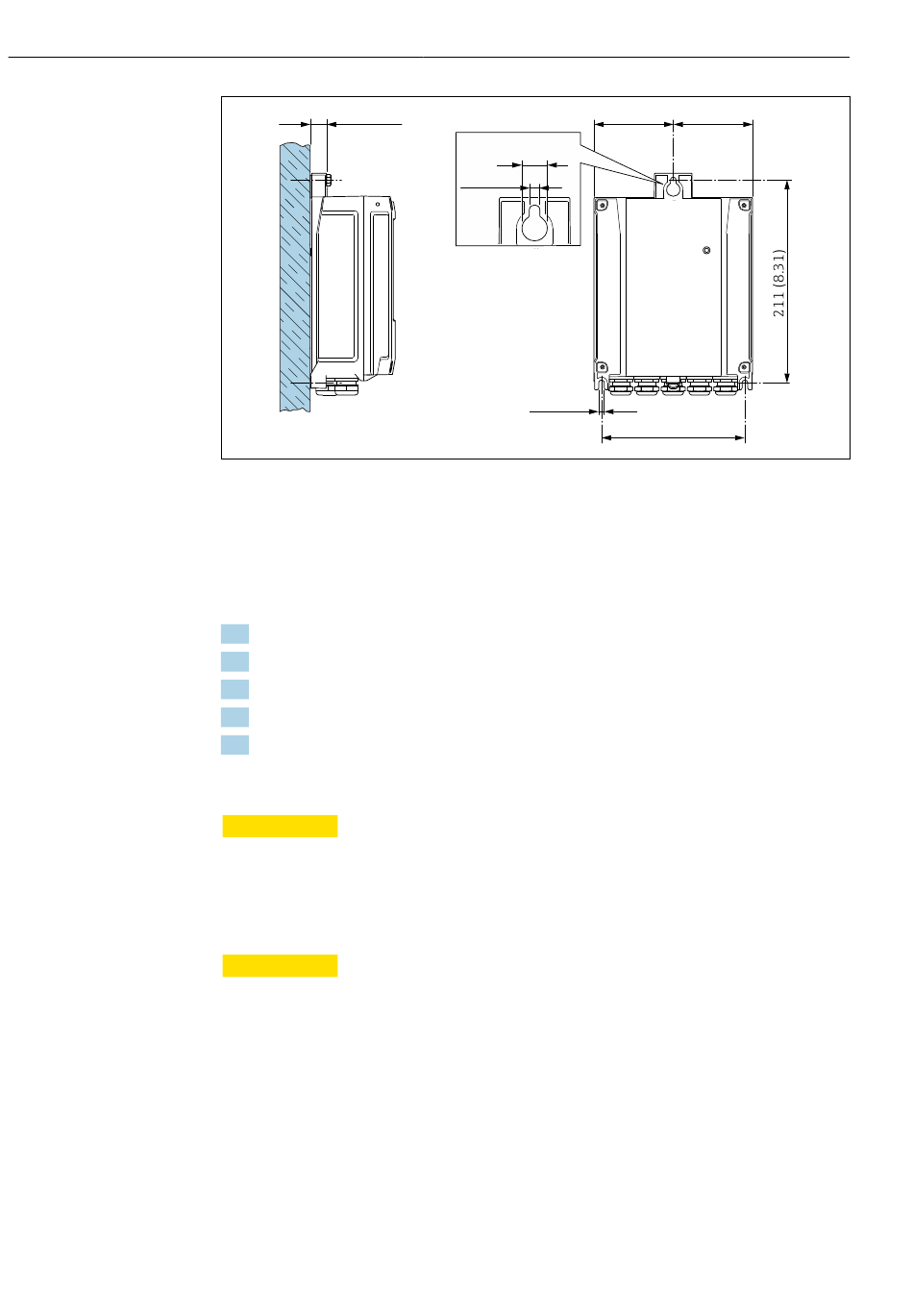

17 (0.67)
 11 Unité de mesure mm (in)
L Dépend de la caractéristique de commande "Boîtier du transmetteur"
Caractéristique de commande "Boîtier du transmetteur"
• Option A, aluminium, revêtu : L = 14 mm (0,55 in)
• Option D, polycarbonate : L = 13 mm (0,51 in)
1. Percer les trous.
2. Placer les chevilles dans les perçages.
3. Visser légèrement les vis de fixation.
4. Placer le boîtier de transmetteur sur les vis de fixation et l' a ccrocher.
5. Serrer les vis de fixation.
6.2.5 Montage du boîtier du transmetteur : Proline 500
ATTENTION
L
Température ambiante trop élevée !
Risque de surchauffe de l' é lectronique et possibilité de déformation du boîtier.
‣
Ne pas dépasser la température ambiante maximale autorisée.
‣
Lors de l' u tilisation à l' e xtérieur : éviter le rayonnement solaire direct et les fortes
intempéries, notamment dans les régions climatiques chaudes.
ATTENTION
L
Une contrainte trop importante peut endommager le boîtier !
‣
Eviter les contraintes mécaniques trop importantes.
Le transmetteur peut être monté des façons suivantes :
• Montage sur colonne
• Montage mural
Montage mural
Outils requis
Percer avec un foret de ⌀ 6,0 mm
Proline Promass I 500 PROFIBUS PA
=
L
5.8 (0.23)
5.8 (0.23)
=
149 (5.85)
