Description du produit
14
3 Description du produit
L' e nsemble de mesure se compose d' u n transmetteur et d' u n capteur. Le transmetteur et le
capteur sont montés à des emplacements différents. Ils sont interconnectés par des câbles
de raccordement.
3.1 Construction du produit
Il existe deux versions du transmetteur.
3.1.1 Proline 500 – numérique
Transmission de signal : numérique
Caractéristique de commande "Électronique ISEM intégrée", option A "Capteur"
Étant donné que l' é lectronique se trouve dans le capteur, l' a ppareil est idéal :
Pour un remplacement simple du transmetteur.
• Un câble standard peut être utilisé comme câble de raccordement.
• Insensible aux interférences CEM externes.

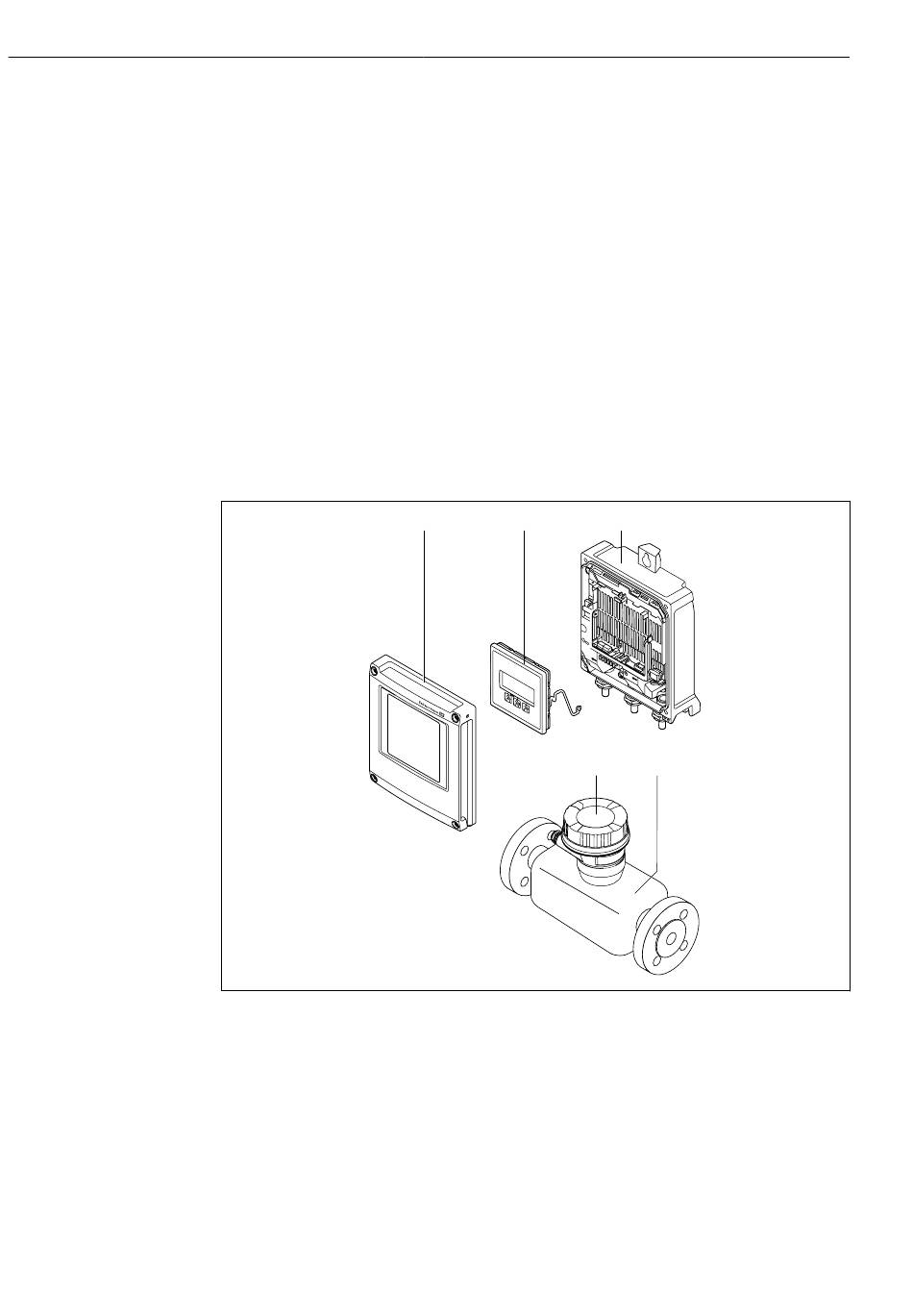

 1 Principaux composants d' u n appareil de mesure
1 Couvercle du compartiment de l' é lectronique
2 Module d' a ffichage
3 Boîtier du transmetteur
4 Boîtier de raccordement du capteur avec électronique ISEM intégrée : raccordement du câble de raccordement
5 Capteur
3.1.2 Proline 500
Transmission de signal : analogique
Caractéristique de commande "Électronique ISEM intégrée", option B "Transmetteur"
1 2
E S
- C
+
-
4
Proline Promass I 500 PROFIBUS PA
3
5
Endress+Hauser
A0029593
