Raccordement électrique
38
4
1
A
3
5
6

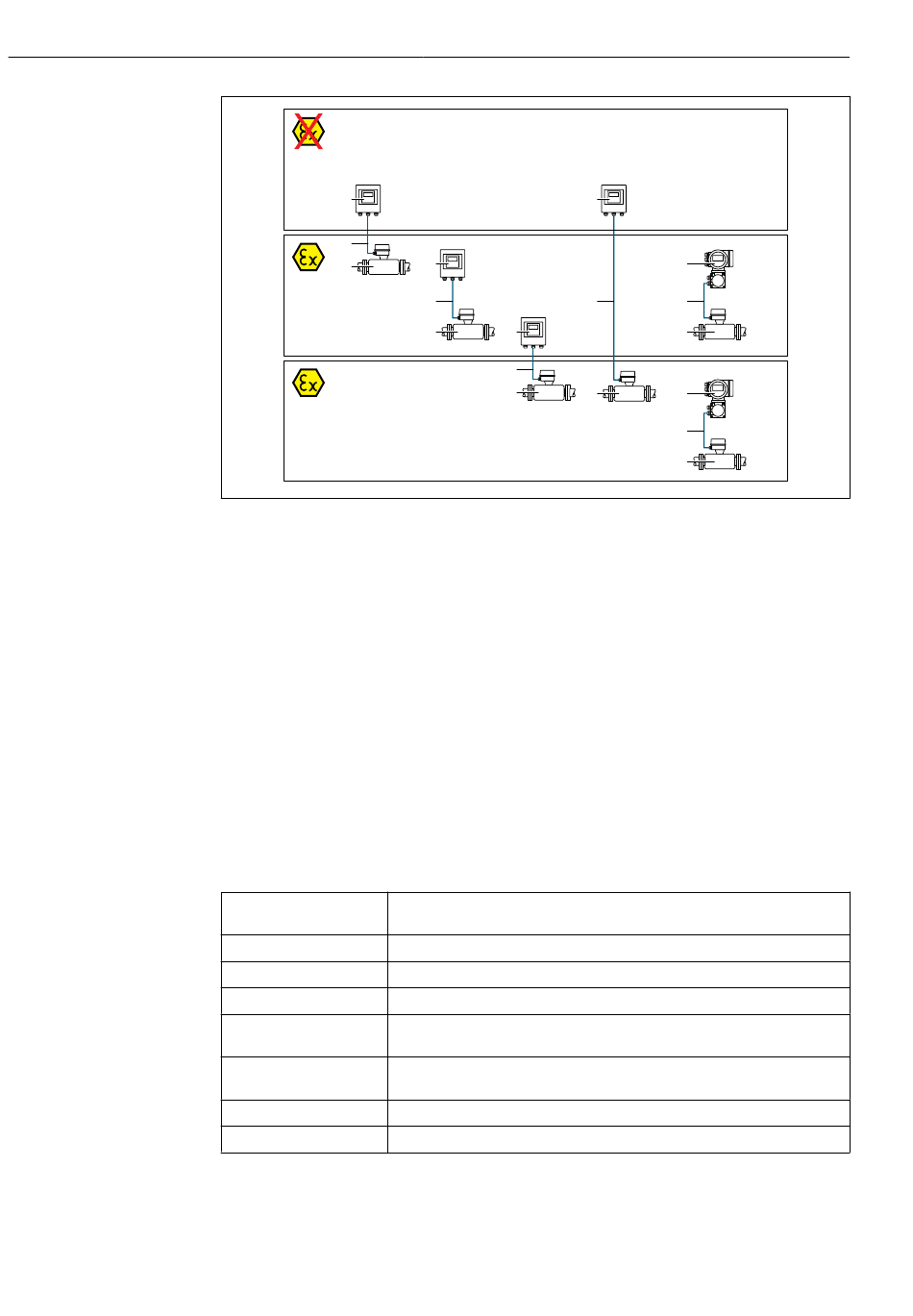

1 Transmetteur Proline 500 numérique
2 Transmetteur Proline 500
3 Capteur Promass
4 Zone non explosible
5 Zone explosible : Zone 2 ; Class I, Division 2
6 Zone explosible : Zone 1 ; Class I, Division 1
A Câble standard vers le transmetteur 500 numérique →  38
Transmetteur installé en zone non explosible ou en zone explosible : Zone 2 ; Class I, Division 2 / capteur
installé en zone explosible : Zone 2 ; Class I, Division 2
B Câble standard vers le transmetteur 500 numérique →  39
Transmetteur monté en zone explosible : Zone 2 ; Class I, Division 2 / capteur monté en zone explosible :
Zone 1 ; Class I, Division 1
C Câble de signal vers le transmetteur 500 →  41
Transmetteur et capteur installés en zone explosible : Zone 2; Class I, Division 2 ou Zone 1 ; Class I, Division 1
A : Câble de raccordement entre le capteur et le transmetteur : Proline 500 – numérique
Câble standard
Un câble standard avec les spécifications suivantes peut être utilisé comme câble de
raccordement.
Construction 4 fils (2 paires) ; fils CU toronnés dénudés ; paire toronnée avec blindage
commun
Blindage Tresse en cuivre étamée, couvercle optique ≥ 85 %
Résistance de boucle Câble d' a limentation (+, –) : maximum 10 Ω
Longueur de câble Maximum 300 m (900 ft), voir le tableau suivant.
Connecteur d'appareil, Connecteur M12 femelle, 5 broches, codage A.
côté 1
Connecteur d'appareil, Connecteur M12 mâle, 5 broche, codage A.
côté 2
Broches 1+2 Fils raccordés en paire torsadée.
Broches 3+4 Fils raccordés en paire torsadée.
Proline Promass I 500 PROFIBUS PA
1
1
A B
1
3
B
3
3
2
C
3
2
C
3
A0032476
