BA01058D/14/FR/04.24-00

71679253

2024-11-01

Valable à partir de la version

01.03.zz (Firmware de l' a ppareil)

Products

Manuel de mise en service

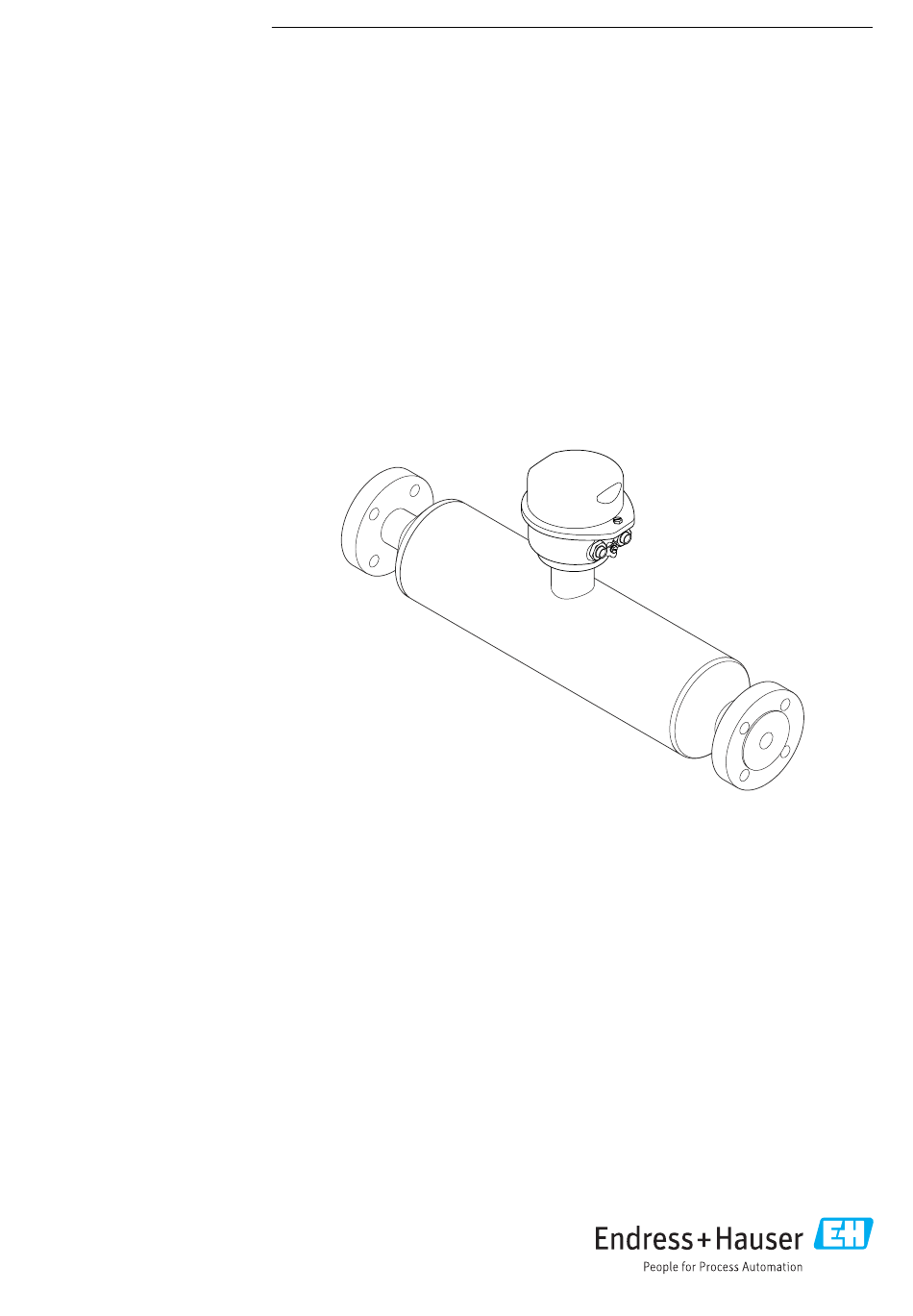

Proline Promass I 100

Débitmètre Coriolis

Modbus RS485

Solutions

Services

Sommaire des Matières pour Endress+Hauser Proline Promass I 100

Page 1 Products Solutions Services BA01058D/14/FR/04.24-00 71679253 2024-11-01 Valable à partir de la version 01.03.zz (Firmware de l' a ppareil) Manuel de mise en service Proline Promass I 100 Débitmètre Coriolis Modbus RS485...
Page 2 • Le fabricant se réserve le droit de modifier les caractéristiques techniques sans avis préalable. Consulter Endress+Hauser pour obtenir les informations actuelles et les éventuelles mises à jour du présent manuel. Endress+Hauser...
Page 3 Proline Promass I 100 Modbus RS485 Sommaire Sommaire 6.1.2 Exigences en matière Informations relatives au d' e nvironnement et de process ..21 document ......6 6.1.3...
Page 4 ..13.3 Services Endress+Hauser ....91 10.6 Simulation ......68 10.7 Protection des réglages contre l' a ccès non...
Page 5 Proline Promass I 100 Modbus RS485 Sommaire 15.4 Composants système ....96 Caractéristiques techniques ..97 16.1 Domaine d' a pplication .
Page 6 Informations relatives au document Proline Promass I 100 Modbus RS485 Informations relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
Page 7 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
Page 8 Informations relatives au document Proline Promass I 100 Modbus RS485 La documentation suivante peut être disponible en fonction de la version de l' a ppareil commandée : Type de document But et contenu du document Information technique (TI) Aide à la planification pour l'appareil Le document fournit toutes les caractéristiques techniques relatives à...
Page 9 Proline Promass I 100 Modbus RS485 Consignes de sécurité Consignes de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à...
Page 10 Consignes de sécurité Proline Promass I 100 Modbus RS485 AVERTISSEMENT Risque de rupture due à la présence de fluides corrosifs ou abrasifs et aux conditions ambiantes ! ‣ Vérifier la compatibilité du produit mesuré avec le capteur. ‣ Vérifier la résistance de l' e nsemble des matériaux en contact avec le produit dans le process.
Page 11 Proline Promass I 100 Modbus RS485 Consignes de sécurité Sécurité informatique Notre garantie n' e st valable que si le produit est monté et utilisé comme décrit dans le manuel de mise en service. Le produit dispose de mécanismes de sécurité pour le protéger contre toute modification involontaire des réglages.
Page 12 Description du produit Proline Promass I 100 Modbus RS485 Description du produit L' a ppareil se compose d' u n transmetteur et d' u n capteur. La barrière de sécurité Promass 100 est comprise dans la livraison et doit être utilisée pour le bon fonctionnement de l' a ppareil.
Page 13 • Device Viewer : entrer le numéro de série figurant sur la plaque signalétique (www.endress.com/deviceviewer) • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code DataMatrix figurant sur la plaque signalétique.
Page 14 Réception des marchandises et identification du produit Proline Promass I 100 Modbus RS485 4.2.1 Plaque signalétique du transmetteur Order code: Ser. no.: Ext. ord. cd.: A0030222  2 Exemple d' u ne plaque signalétique de transmetteur Adresse du fabricant / titulaire du certificat Nom du transmetteur Référence de commande...
Page 15 Proline Promass I 100 Modbus RS485 Réception des marchandises et identification du produit 4.2.2 Plaque signalétique du capteur Order code: Ser. no.: Ext. ord. cd.: Date: A0029199  3 Exemple d' u ne plaque signalétique de capteur Nom du capteur Adresse du fabricant / titulaire du certificat Référence de commande...
Page 16 Réception des marchandises et identification du produit Proline Promass I 100 Modbus RS485 4.2.3 Plaque signalétique de la barrière de sécurité Promass 100 Safe area NON intrinsically safe circuit (grey terminals) Promass 100 Safety Barrier Intrinsically safe circuits (blue terminals)
Page 17 Proline Promass I 100 Modbus RS485 Stockage et transport Stockage et transport Conditions de stockage Respecter les consignes suivantes lors du stockage : ‣ Conserver dans l' e mballage d' o rigine en guise de protection contre les chocs. ‣...
Page 18 Stockage et transport Proline Promass I 100 Modbus RS485 5.2.2 Appareils de mesure avec anneaux de suspension ATTENTION Conseils de transport spéciaux pour les appareils de mesure avec anneaux de transport ‣ Pour le transport, utiliser exclusivement les anneaux de suspension fixés sur l' a ppareil ou aux brides.
Page 19 Proline Promass I 100 Modbus RS485 Montage Montage Exigences liées au montage 6.1.1 Position de montage Point de montage A0028772 Pour éviter les écarts de mesure dues à l' a ccumulation de bulles de gaz dans le tube de mesure, éviter les emplacements de montage suivants dans la conduite : •...
Page 20 Montage Proline Promass I 100 Modbus RS485 Ø diaphragme, restriction de la conduite [mm] [in] [mm] [in] ³⁄₈ 0,24 ½ 0,40 15 FB ½ FB 0,60 0,55 25 FB 1 FB 0,95 1 ½ 0,87 40 FB 1 ½ FB...
Page 21 Proline Promass I 100 Modbus RS485 Montage Dimensions de montage Pour les dimensions et les longueurs de montage de l' a ppareil, voir la documentation "Information technique", section "Construction mécanique" 6.1.2 Exigences en matière d'environnement et de process Gamme de température ambiante Appareil de mesure •...
Page 22 Montage Proline Promass I 100 Modbus RS485 AVIS Surchauffe de l'électronique en raison de l'isolation thermique ! ‣ Position de montage recommandée : position de montage horizontale, boîtier du transmetteur orienté vers le bas. ‣ Ne pas isoler le boîtier du transmetteur .
Page 23 Proline Promass I 100 Modbus RS485 Montage Vibrations Les vibrations de l' i nstallation n' o nt aucune influence sur le fonctionnement du débitmètre en raison de la fréquence de résonance élevée des tubes de mesure. 6.1.3 Instructions de montage spéciales Autovidangeabilité...
Page 24 Montage Proline Promass I 100 Modbus RS485 A0030298 [mm] [in] [mm] [in] [mm] [in] [mm] [in] 14,69 0,79 1,57 16,1 0,79 1,57 15 FB 15 FB 21,22 1,18 44,5 1,75 21,22 1,18 44,5 1,75 25 FB 25 FB 26,3 2,36...
Page 25 Proline Promass I 100 Modbus RS485 Montage Si ces conditions ne peuvent pas être évitées, il est conseillé de conserver le réglage par défaut du point zéro. Montage de l'appareil de mesure 6.2.1 Outils nécessaires Pour le capteur Pour les brides et les autres raccords process : utiliser un outil de montage approprié.
Page 26 Montage Proline Promass I 100 Modbus RS485 La bonne position de montage a-t-elle été choisie pour le capteur →  20? • Selon le type de capteur  • Selon la température du produit à mesurer • Selon les propriétés du produit mesuré (dégazage, chargé de matières solides) La flèche sur le capteur correspond-elle au sens d' é...
Page 27 Proline Promass I 100 Modbus RS485 Raccordement électrique Raccordement électrique AVERTISSEMENT Composants sous tension ! Toute opération effectuée de manière incorrecte sur les connexions électriques peut provoquer une décharge électrique. ‣ Installer un dispositif de sectionnement (interrupteur ou disjoncteur de puissance) permettant de couper facilement l' a ppareil de la tension d' a limentation.
Page 28 Raccordement électrique Proline Promass I 100 Modbus RS485 Câble de raccordement entre la barrière de sécurité Promass 100 et l'appareil de mesure Type de câble Câble blindé à paire torsadée avec 2x2 fils. Lors de la mise à la terre du blindage de câble : tenir compte du concept de terre de l' i nstallation.
Page 29 Proline Promass I 100 Modbus RS485 Raccordement électrique Types de raccordement disponibles Variante de Options possibles pour la variante de commande commande Tension Sortie "Boîtier" "Raccordement électrique" d'alimentation Options Connecteurs Connecteurs Option Q : 2 x connecteur M12x1 A, B, C →...
Page 30 Raccordement électrique Proline Promass I 100 Modbus RS485 72 A A0030219  8 Occupation des bornes Modbus RS485, variante de raccordement pour une utilisation en zone à sécurité intrinsèque (raccordement via barrière de sécurité Promass 100) Alimentation à sécurité intrinsèque Modbus RS485 Référence de commande...
Page 31 Proline Promass I 100 Modbus RS485 Raccordement électrique 7.2.4 Affectation des broches, connecteur d'appareil Tension d'alimentation Promass 100 Connecteur pour transmission du signal avec tension d' a limentation (côté appareil), MODBUS RS485 (sécurité intrinsèque) Broc Affectation Tension d' a limentation à sécurité intrinsèque Modbus RS485 sécurité...
Page 32 Raccordement électrique Proline Promass I 100 Modbus RS485 7.2.5 Blindage et mise à la terre Concept de blindage et de mise à la terre 1. Préserver la compatibilité électromagnétique (CEM). 2. Tenir compte du mode de protection antidéflagrant. 3. Veiller à la protection des personnes.
Page 33 Proline Promass I 100 Modbus RS485 Raccordement électrique 7.3.1 Raccorder le transmetteur Le raccordement du transmetteur dépend des variantes de commande suivantes : • Version de boîtier : compact ou ultracompact • Variante de raccordement : connecteur ou bornes de raccordement A0016924 ...
Page 34 Raccordement électrique Proline Promass I 100 Modbus RS485 Pour la version d' a ppareil avec connecteur : suivre uniquement l' é tape 6. 1. Selon la version du boîtier, desserrer le crampon de sécurité ou la vis de fixation du couvercle du boîtier.
Page 35 Proline Promass I 100 Modbus RS485 Raccordement électrique Compensation de potentiel 7.4.1 Exigences Pour la compensation de potentiel : • Tenir compte des concepts de mise à la terre internes • Tenir compte des conditions de fonctionnement, telles que le matériau de la conduite et la mise à...
Page 36 Raccordement électrique Proline Promass I 100 Modbus RS485 Modbus RS485 sécurité intrinsèque L- L+ A0028766  14 Exemple de raccordement pour Modbus RS485 sécurité intrinsèque Système numérique de contrôle commande (p. ex. API) Blindage de câble fourni à une extrémité. Respecter les spécifications de câble Barrière de sécurité...
Page 37 Proline Promass I 100 Modbus RS485 Raccordement électrique Si le transmetteur est utilisé dans la zone à sécurité intrinsèque 220 Ω 27 A A0030217  16 La résistance de fin de ligne peut être activée via le commutateur DIP dans la barrière de sécurité Promass Garantir l'indice de protection L' a ppareil de mesure satisfait à...
Page 38 Raccordement électrique Proline Promass I 100 Modbus RS485 Contrôle du raccordement L' a ppareil et le câble sont-ils intacts (contrôle visuel) ?  Les câbles utilisés satisfont-ils aux exigences →  27?  Les câbles installés sont-ils exempts de toute contrainte et posés de façon sûre ? ...
Page 39 Proline Promass I 100 Modbus RS485 Options de configuration Options de configuration Aperçu des options de configuration A0017760 Ordinateur avec outil de configuration "FieldCare" ou "DeviceCare" via Commubox FXA291 et interface service Système d' a utomatisation (p. ex. API) Endress+Hauser...
Page 40 Options de configuration Proline Promass I 100 Modbus RS485 Structure et principe de fonctionnement du menu de configuration 8.2.1 Structure du menu de configuration Pour un aperçu du menu de configuration pour les experts : voir le document "Description des paramètres de l' a ppareil" fourni avec l' a ppareil →  119 Menu de configuration pour opérateur et maintenance...
Page 41 Proline Promass I 100 Modbus RS485 Options de configuration 8.2.2 Concept de configuration Les différentes parties du menu de configuration sont affectées à des rôles utilisateur déterminés (p. ex. utilisateur, maintenance, etc.). Chaque rôle utilisateur contient des tâches typiques au sein du cycle de vie de l' a ppareil.
Page 42 Options de configuration Proline Promass I 100 Modbus RS485 Affichage des valeurs mesurées via l'afficheur local (disponible en option) 8.3.1 Affichage de fonctionnement L' a fficheur local est disponible en option : Caractéristique de commande "Affichage ; configuration", option B ""4 lignes, rétroéclairé...
Page 43 Proline Promass I 100 Modbus RS485 Options de configuration • Débit volumique • Débit volumique corrigé • Masse volumique • Masse volumique de référence Température Totalisateur  Par l' i ntermédiaire du numéro de voie est indiqué lequel des trois totalisateurs est affiché.
Page 44 Options de configuration Proline Promass I 100 Modbus RS485 Droits d' a ccès aux paramètres : rôle utilisateur "Opérateur" Statut du code d'accès Accès en lecture Accès en écriture Une fois un code d' a ccès défini.  – Malgré le code d' a ccès défini, certains paramètres peuvent toujours être modifiés et sont ainsi exclus de la protection en écriture, étant donné...
Page 45 Proline Promass I 100 Modbus RS485 Options de configuration Fonctions typiques : • Configuration des paramètres du transmetteur • Chargement et sauvegarde de données d' a ppareil (upload/download) • Documentation du point de mesure • Visualisation de la mémoire de valeurs mesurées (enregistreur à tracé continu) et journal événement...
Page 46 Outil pour connecter et configurer les appareils de terrain Endress+Hauser. Le moyen le plus rapide pour configurer les appareils de terrain Endress+Hauser est d' u tiliser l' o util dédié "DeviceCare". Associé aux DTM, il constitue une solution pratique et complète.
Page 47 Proline Promass I 100 Modbus RS485 Intégration système Intégration système Aperçu des fichiers de description d'appareil 9.1.1 Données relatives aux versions de l'appareil Version de firmware 01.03.zz • Sur la page de titre du manuel • Sur la plaque signalétique du transmetteur •...
Page 48 Intégration système Proline Promass I 100 Modbus RS485 Code Description Application Read holding Le maître lit un ou plusieurs Lecture de paramètres d' a ppareil register registres Modbus de l' a ppareil de avec accès en lecture et en écriture mesure.
Page 49 Proline Promass I 100 Modbus RS485 Intégration système 9.2.2 Informations sur les registres Pour un aperçu des paramètres de l' a ppareil avec leurs informations de registres Modbus respectifs, se référer au chapitre "Informations sur les registres Modbus RS485" dans la documentation "Description des paramètres de l' a ppareil" .
Page 50 Intégration système Proline Promass I 100 Modbus RS485 3 – 2 – 1 – 0 Octet 3 Octet 2 Octet 1 Octet 0 (SEEEEEEE) (EMMMMMMM) (MMMMMMMM) (MMMMMMMM) * = réglage usine, S = signe, E = exposant, M = mantisse INTEGER Séquence...
Page 51 Proline Promass I 100 Modbus RS485 Intégration système Configuration de la scan list Lors de la configuration, il faut entrer les adresses de registre Modbus RS485 des paramètres à regrouper dans la scan list. Tenir compte des exigences de base suivantes de la scan list : Entrées max.
Page 52 Mise en service Proline Promass I 100 Modbus RS485 Mise en service 10.1 Contrôle du montage et contrôle du raccordement Avant la mise en service de l' a ppareil : ‣ S' a ssurer que les contrôles du montage et du fonctionnement ont été réalisés avec succès.
Page 53 Proline Promass I 100 Modbus RS485 Mise en service 10.4.1 Définition de la désignation du point de mesure Pour permettre une identification rapide du point de mesure au sein du système, entrer une désignation unique à l' a ide du paramètre Désignation du point de mesure, puis modifier le réglage par défaut.
Page 54 Mise en service Proline Promass I 100 Modbus RS485 Aperçu des paramètres avec description sommaire Paramètre Description Sélection Réglage usine Unité de débit massique Sélectionner l' u nité de débit massique. Liste de sélection des unités En fonction du pays : •...
Page 55 Proline Promass I 100 Modbus RS485 Mise en service Paramètre Description Sélection Réglage usine Unité de température Sélectionner l' u nité de température. Liste de sélection des unités En fonction du pays : • °C Effet • °F L' u nité sélectionnée est valable pour : •...
Page 56 Mise en service Proline Promass I 100 Modbus RS485 10.4.3 Sélection et réglage du produit L' a ssistant Sélectionner fluide contient les paramètres devant être configurés pour pouvoir sélectionner et régler le produit. Navigation Menu "Configuration" → Selectionnez fluide ‣...
Page 57 Proline Promass I 100 Modbus RS485 Mise en service Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée Sélectionner fluide – Cette fonction permet de sélectionner le • Liquide type de produit : "Gaz" ou "Liquide". • Gaz Sélectionner l' o ption "Autres" dans des cas exceptionnels afin de saisir manuellement les propriétés du produit...
Page 58 Mise en service Proline Promass I 100 Modbus RS485 Navigation Menu "Configuration" → Communication ‣ Communication Adresse Bus →  58 Baudrate →  58 →  58 Mode de transfert de données Parité →  58 Ordre des octets →...
Page 59 Proline Promass I 100 Modbus RS485 Mise en service 10.4.5 Configuration de la suppression des débits de fuite Le sous-menu Suppression débit de fuite contient les paramètres devant être réglés pour configurer la suppression des débits de fuite. Navigation Menu "Configuration" → Suppression débit de fuite ‣...
Page 60 Mise en service Proline Promass I 100 Modbus RS485 10.4.6 Configuration de la surveillance de tube partiellement rempli Le sous-menu Suppression des débits de fuite contient les paramètres qui doivent être réglés pour la configuration de la surveillance du remplissage de la conduite.
Page 61 Proline Promass I 100 Modbus RS485 Mise en service 10.5 Configuration étendue Le sous-menu Configuration étendue avec ses sous-menus contient des paramètres pour des réglages spécifiques. Le nombre de sous-menus peut varier en fonction de la version de l' a ppareil, p. ex. la viscosité...
Page 62 Mise en service Proline Promass I 100 Modbus RS485 Navigation Menu "Configuration" → Configuration étendue → Valeurs calculées ‣ Valeurs calculées ‣ Calcul du débit volumique corrigé →  62 Sous-menu "Calcul du débit volumique corrigé" Navigation Menu "Configuration" → Configuration étendue → Valeurs calculées → Calcul du débit volumique corrigé...
Page 63 Proline Promass I 100 Modbus RS485 Mise en service Paramètre Prérequis Description Sélection / Réglage usine Affichage / Entrée Température de référence L' o ption Densité de référence Entrer la température de –273,15 … 99 999 °C En fonction du pays : calculée est sélectionnée dans référence pour le calcul de la...
Page 64 Mise en service Proline Promass I 100 Modbus RS485 Réalisation de l' a justage de la densité Tenir compte des points suivants lors de la réalisation d' u n ajustage : • Un ajustage de la masse volumique n' a de sens que si les conditions de fonctionnement varient peu et que l' a justage de la masse volumique est effectué...
Page 65 Proline Promass I 100 Modbus RS485 Mise en service 4. Sélectionner l' o ption Mesurer fluide 1 et confirmer.  Dans le paramètre Ajustage densité, les options suivantes sont à présent disponibles : Mesurer fluide 2 Restaurer original 5. Sélectionner l' o ption Mesurer fluide 2 et confirmer.
Page 66 Mise en service Proline Promass I 100 Modbus RS485 Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Valeur de référence densité 2 Dans le paramètre Mode L' e ntrée dépend de – d'ajustage densité, l' o ption l' u nité sélectionnée Ajustage 2 points est dans le paramètre...
Page 67 Proline Promass I 100 Modbus RS485 Mise en service Navigation Menu "Configuration" → Configuration étendue → Ajustage capteur → Ajustage du zéro ‣ Ajustage du zéro Commande d' a justage du zéro →  67 En cours →  67 Aperçu des paramètres avec description sommaire...
Page 68 Mise en service Proline Promass I 100 Modbus RS485 Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection Réglage usine Affecter variable process – Affecter la variable de process • Arrêt – pour le totalisateur. • Débit massique • Débit volumique •...
Page 69 Proline Promass I 100 Modbus RS485 Mise en service commutation ou circuits de régulation). La simulation peut être réalisée sans mesure réelle (pas d' é coulement de produit à travers l' a ppareil). Navigation Menu "Diagnostic" → Simulation ‣ Simulation Affecter simulation variable process →...
Page 70 Mise en service Proline Promass I 100 Modbus RS485 10.7.1 Protection en écriture via commutateur de verrouillage Le commutateur de verrouillage permet de bloquer l' a ccès en écriture à l' e nsemble du menu de configuration à l' e xception des paramètres suivants : •...
Page 71 Proline Promass I 100 Modbus RS485 Configuration Configuration 11.1 Lecture de l'état de verrouillage de l'appareil Protection en écriture active de l' a ppareil : paramètre État verrouillage Navigation Menu "Fonctionnement" → État verrouillage Etendue des fonctions de paramètre "État verrouillage"...
Page 72 Configuration Proline Promass I 100 Modbus RS485 Débit volumique →  72 Débit volumique corrigé →  73 →  73 Densité Densité de référence →  73 Température →  73 Pression →  73 →  73 Viscosité dynamique Viscosité...
Page 73 Proline Promass I 100 Modbus RS485 Configuration Paramètre Prérequis Description Affichage Valeur mesurée 4 – Indique le débit volumique corrigé Nombre à virgule flottante actuellement calculé. avec signe Dépendance L' u nité est reprise du paramètre Unité du débit volumique corrigé (→  54) Valeur mesurée 3...
Page 74 Configuration Proline Promass I 100 Modbus RS485 Paramètre Prérequis Description Affichage Débit massique cible Avec les conditions suivantes : Indique le débit massique actuellement Nombre à virgule flottante Caractéristique de commande "Pack mesuré pour le produit cible. avec signe application", option ED "Concentration"...
Page 75 Proline Promass I 100 Modbus RS485 Configuration Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Affichage Valeur totalisateur 1 … n L' u ne des options suivantes est Indique l' é tat actuel du totalisateur. Nombre à virgule flottante sélectionnée dans le paramètre...
Page 76 Configuration Proline Promass I 100 Modbus RS485 Aperçu des paramètres avec description sommaire Paramètre Prérequis Description Sélection / Entrée / Réglage usine Affichage Contrôle totalisateur 1 … n Une variable de process est Contrôler la valeur du • Totalisation – sélectionnée dans le paramètre totalisateur.
Page 77 Proline Promass I 100 Modbus RS485 Configuration Options Description RAZ + totalisation Le totalisateur est remis à 0 et la totalisation redémarrée. Présélection + Le totalisateur est réglé sur la valeur de démarrage définie dans le paramètre totalisation Valeur de présélection et la totalisation redémarre.
Page 78 Diagnostic et suppression des défauts Proline Promass I 100 Modbus RS485 Diagnostic et suppression des défauts 12.1 Suppression générale des défauts Pour les signaux de sortie Erreur Causes possibles Action corrective La LED verte sur le module électronique La tension d' a limentation ne correspond pas à la...
Page 79 Proline Promass I 100 Modbus RS485 Diagnostic et suppression des défauts A0029689 Tension d' a limentation État de l' a ppareil Libre Communication Interface service (CDI) active 1. Ouvrir le couvercle du boîtier. 2. Retirer le module d' a ffichage.
Page 80 Diagnostic et suppression des défauts Proline Promass I 100 Modbus RS485 Couleur Couleur Alimentation Tension d' a limentation désactivée ou trop faible. Vert Tension d' a limentation ok. Communication Blanc clignotant Communication Modbus RS485 est active. 12.3 Informations de diagnostic dans FieldCare ou DeviceCare 12.3.1...
Page 81 Proline Promass I 100 Modbus RS485 Diagnostic et suppression des défauts Symbole Signification Hors spécifications L' a ppareil fonctionne : En dehors de ses spécifications techniques (p. ex. en dehors de la gamme de température de process) Maintenance requise La maintenance de l' a ppareil est nécessaire. La valeur mesurée reste valable.
Page 82 Diagnostic et suppression des défauts Proline Promass I 100 Modbus RS485 12.4.2 Configurer le mode défaut Le mode défaut pour la communication Modbus RS485 peut être configuré dans le sous- menu Communication via 2 paramètres. Chemin de navigation Configuration → Communication Aperçu des paramètres avec description sommaire...
Page 83 Proline Promass I 100 Modbus RS485 Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic du capteur Température capteur 1. Changer module électronique Alarm principal 2. Changer capteur Limite du capteur 1.
Page 84 Diagnostic et suppression des défauts Proline Promass I 100 Modbus RS485 Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic de la configuration Transmission données 1. Vérifier liaison Alarm 2. Réessayer le transfert de données...
Page 85 Proline Promass I 100 Modbus RS485 Diagnostic et suppression des défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Fluide inadapté 1. Contrôler les conditions de Alarm process 2. Vérifier les modules électroniques ou le capteur...
Page 86 Diagnostic et suppression des défauts Proline Promass I 100 Modbus RS485 Paramètre Prérequis Description Affichage Temps de fct depuis redémarrage – Montre le temps de fonctionnement de Jours (d), heures (h), l' a ppareil depuis le dernier minutes (m) et secondes (s) redémarrage.
Page 87 Proline Promass I 100 Modbus RS485 Diagnostic et suppression des défauts Catégories de filtrage • Tous • Défaut (F) • Test fonction (C) • En dehors de la spécification (S) • Maintenance nécessaire (M) • Information (I) 12.9.3 Aperçu des événements d'information Contrairement aux événements de diagnostic, les événements d' i nformation sont...
Page 88 Diagnostic et suppression des défauts Proline Promass I 100 Modbus RS485 Evénement Texte d'événement d'information I1515 Upload fini I1649 Hardware write protection activated I1650 Hardware write protection deactivated 12.10 Réinitialisation de l'appareil de mesure La configuration entière de l' a ppareil ou une partie de la configuration peut être réinitialisée à...
Page 89 Proline Promass I 100 Modbus RS485 Diagnostic et suppression des défauts Référence de commande 3 →  89 Version ENP →  89 Aperçu des paramètres avec description sommaire Paramètre Description Affichage Réglage usine Désignation du point de mesure Indique le nom du point de mesure.
Page 90 "Information du fabricant" relatif à l' a ppareil. Les informations du fabricant sont disponibles : • Dans la zone de téléchargement de la page Internet Endress+Hauser : www.fr.endress.com → Télécharger • Indiquer les détails suivants : •...
Page 91 13.2 Outils de mesure et de test Endress+Hauser propose une multitude d' o utils de mesure et de test, tels que Netilion ou des tests d' a ppareil. Des indications détaillées sur les prestations vous seront fournies par votre agence Endress+Hauser.
Page 92 • Les réparations sont effectuées par le service après-vente Endress+Hauser ou par des clients formés en conséquence. • Seul le Service Endress+Hauser ou nos usines sont autorisées à réaliser la transformation d' u n appareil certifié en une autre version certifiée.
Page 93 Proline Promass I 100 Modbus RS485 Réparation 14.5 Mise au rebut Si la directive 2012/19/UE sur les déchets d' é quipements électriques et électroniques (DEEE) l' e xige, le produit porte le symbole représenté afin de réduire la mise au rebut des DEEE comme déchets municipaux non triés. Ne pas éliminer les produits portant ce marquage comme des déchets municipaux non triés.
Page 94 Accessoires spécifiques à la communication Accessoires Description Commubox FXA291 Relie les appareils de terrain Endress+Hauser avec une interface CDI (= Common Data Interface Endress+Hauser) et le port USB d' u n ordinateur de bureau ou portable.  Information technique TI00405C Fieldgate FXA42 Transmission des valeurs mesurées des appareils de mesure analogiques 4 à...
Page 95 Netilion Écosystème lloT : Déverrouiller les connaissances Avec l' é cosystème Netilion lloT, Endress+Hauser permet d' o ptimiser les performances de l' i nstallation, de numériser les flux de travail, de partager des connaissances et d' a méliorer la collaboration.
Page 96 Accessoires Proline Promass I 100 Modbus RS485 15.4 Composants système Accessoires Description Enregistreur graphique L' e nregistreur graphique Memograph M fournit des informations sur toutes les Memograph M variables mesurées importantes. Les valeurs mesurées sont enregistrées de façon sûre, les seuils sont surveillés et les points de mesure sont analysés. La sauvegarde des données est réalisée dans une mémoire interne de 256 Mo et également sur...
Page 97 Proline Promass I 100 Modbus RS485 Caractéristiques techniques Caractéristiques techniques 16.1 Domaine d'application L' a ppareil de mesure est uniquement destiné à la mesure du débit de liquides et de gaz. Selon la version commandée, l' a ppareil est également capable de mesurer des produits explosibles, inflammables, toxiques et comburants.
Page 98 Caractéristiques techniques Proline Promass I 100 Modbus RS485 16.3 Entrée Variable mesurée Variables mesurées directes • Débit massique • Masse volumique • Température • Viscosité Variables mesurées calculées • Débit volumique • Débit volumique corrigé • Masse volumique de référence...
Page 99 : • Pression de service permettant d' a ugmenter la précision de mesure (Endress+Hauser recommande d' u tiliser un transmetteur de pression absolue, p. ex. Cerabar M ou Cerabar •...
Page 100 Caractéristiques techniques Proline Promass I 100 Modbus RS485 16.4 Sortie Signal de sortie Modbus RS485 Interface physique Selon Standard EIA/TIA-485-A Résistance de terminaison • Pour la version d' a ppareil destinée à être utilisée en zone non explosible ou en zone 2/Div.
Page 101 Proline Promass I 100 Modbus RS485 Caractéristiques techniques Codes de fonction • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics • 16: Write multiple registers • 23: Read/write multiple registers Broadcast messages Supportés par les codes de fonction suivants :...
Page 102 Caractéristiques techniques Proline Promass I 100 Modbus RS485 Barrière de sécurité Promass 100 Consommation de courant Variante de commande "Sortie" maximale Option M : Modbus RS485, pour utilisation en zone à sécurité intrinsèque 4,8 W Consommation électrique Transmetteur Consommation de Courant de mise sous Variante de commande "Sortie"...
Page 103 Proline Promass I 100 Modbus RS485 Caractéristiques techniques 16.6 Performances Conditions de référence • Tolérances selon ISO/DIS 11631 • Eau • +15 … +45 °C (+59 … +113 °F) • 2 … 6 bar (29 … 87 psi) • Données selon les indications du protocole d' é talonnage •...
Page 104 Caractéristiques techniques Proline Promass I 100 Modbus RS485 Stabilité du zéro [mm] [in] [kg/h] [lb/min] 50 FB 2 FB 13,5 0,496 13,5 0,496 FB = Full bore (passage intégral) Valeurs de débit Valeurs de débit comme paramètres de rangeabilité en fonction du diamètre nominal.
Page 105 Proline Promass I 100 Modbus RS485 Caractéristiques techniques Les sorties possèdent la précision de base suivante. Répétabilité de m. = de la valeur mesurée ; 1 g/cm = 1 kg/l ; T = température du produit mesuré Répétabilité de base Bases de calcul →...
Page 106 Caractéristiques techniques Proline Promass I 100 Modbus RS485 [kg/m ] [°C] [°F] -40 0 40 80 120 160 200 240 280 320 A0016614 Ajustage sur site de la masse volumique, par exemple à +20 °C (+68 °F) Étalonnage spécial de la masse volumique Température...
Page 107 Proline Promass I 100 Modbus RS485 Caractéristiques techniques Calcul de l' é cart de mesure maximal en fonction du débit Débit Ecart de mesure maximal en % de m. ZeroPoint ⋅ ± BaseAccu ³ BaseAccu A0021339 A0021332 ZeroPoint ZeroPoint ⋅...
Page 108 Caractéristiques techniques Proline Promass I 100 Modbus RS485 Classe climatique DIN EN 60068-2-38 (contrôle Z/AD) Indice de protection Transmetteur et capteur • Norme : IP66/67, boîtier type 4X, adapté au degré de pollution 4 • Pour caractéristique de commande "Options capteur", option CM : disponible en IP69 •...
Page 109 Proline Promass I 100 Modbus RS485 Caractéristiques techniques Boîtier du capteur Le boîtier du capteur est rempli d' a zote gazeux sec et protège les composants électroniques et mécaniques internes. Si un tube de mesure est défaillant (par ex. en raison des propriétés du process comme des fluides corrosifs ou abrasifs), le fluide sera d' a bord confiné...
Page 110 Caractéristiques techniques Proline Promass I 100 Modbus RS485 • La valeur de fin d' é chelle minimum recommandée est d' e nv. 1/20 de la valeur de fin d' é chelle maximale • Dans la plupart des applications, on peut considérer que 20 … 50 % de la fin d' é chelle maximale est une valeur idéale...
Page 111 Proline Promass I 100 Modbus RS485 Caractéristiques techniques 16.10 Construction mécanique Construction, dimensions Pour les dimensions et les longueurs de montage de l' a ppareil, voir la documentation "Information technique", section "Construction mécanique" Poids Toutes les valeurs (poids hors matériau d' e mballage) se rapportent à des appareils avec brides EN/DIN PN 40.
Page 112 Caractéristiques techniques Proline Promass I 100 Modbus RS485 Matériaux Boîtier du transmetteur • Caractéristique de commande "Boîtier" ; option A "Compact, alu revêtu" : Aluminium, AlSi10Mg, revêtu • Caractéristique de commande "Boîtier", option B "Compact hygiénique, inoxydable" : Version hygiénique, inox 1.4301 (304) •...
Page 113 Proline Promass I 100 Modbus RS485 Caractéristiques techniques Boîtier de capteur • Surface externe résistant aux acides et bases • Inox 1.4301 (304) Tubes de mesure Titane Grade 9 Raccords process • Brides selon EN 1092-1 (DIN 2501) / selon ASME B16.5/ selon JIS : •...
Page 114 L' a ppareil satisfait aux exigences légales des Directives UE en vigueur. Celles-ci sont listées dans la déclaration UE de conformité correspondante avec les normes appliquées. Endress+Hauser atteste que l' a ppareil a passé les tests avec succès en apposant le marquage CE.
Page 115 (Statutory Instruments). Celles-ci sont énumérées dans la déclaration UKCA de conformité, conjointement avec les normes désignées. En sélectionnant l' o ption de commande pour le marquage UKCA, Endress+Hauser confirme la réussite de l' é valuation et des tests de l' a ppareil en apposant la marque UKCA.
Page 116 PED/G1/x (x = catégorie) ou (PED) b) PESR/G1/x (x = catégorie) sur la plaque signalétique du capteur, Endress+Hauser confirme la conformité aux "Exigences essentielles de sécurité" a) spécifié à l' a nnexe I de la directive 2014/68/UE relative aux équipements sous pression ou b) Annexe 2 des Statutory Instruments 2016 n°...
Page 117 Proline Promass I 100 Modbus RS485 Caractéristiques techniques 16.13 Packs application Afin d' é tendre les fonctionnalités de l' a ppareil selon les besoins, différents packs d' a pplications sont disponibles par ex. pour des aspects de sécurité ou des exigences spécifiques.
Page 118 • Device Viewer (www.endress.com/deviceviewer) : entrer le numéro de série figurant sur la plaque signalétique • Endress+Hauser Operations App : entrer le numéro de série figurant sur la plaque signalétique ou scanner le code matriciel figurant sur la plaque signalétique.
Page 119 Proline Promass I 100 Modbus RS485 Caractéristiques techniques Information technique Appareil de mesure Référence de la documentation Proline Promass I 100 TI01035D Description des paramètres de l'appareil Appareil de mesure Référence de la documentation Proline Promass 100 GP01035D Documentation Conseils de sécurité...
