Montage
6.1
Exigences liées au montage
6.1.1
Position de montage
Point de montage

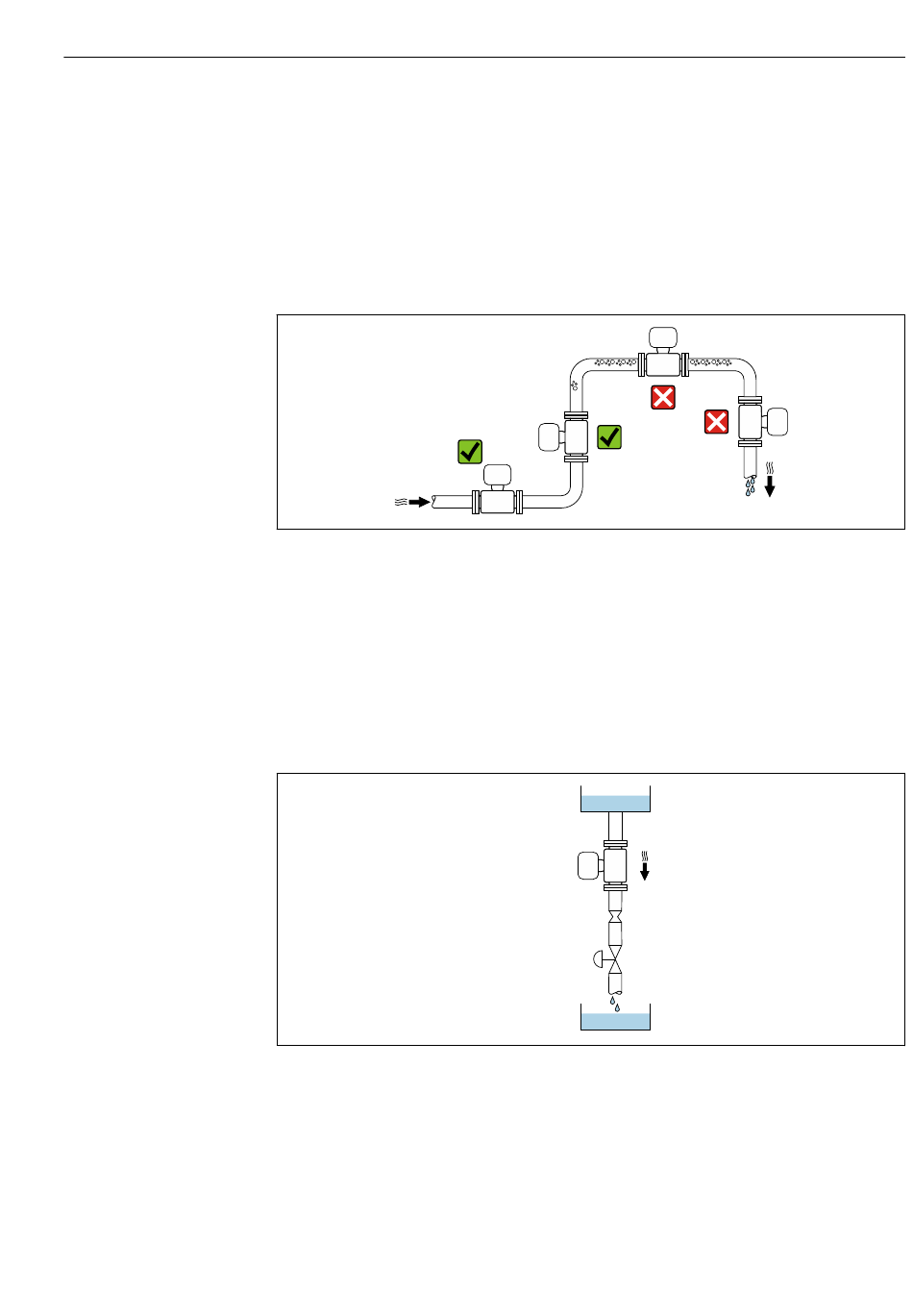

Pour éviter les écarts de mesure dues à l' a ccumulation de bulles de gaz dans le tube de
mesure, éviter les emplacements de montage suivants dans la conduite :
• Montage au plus haut point de la conduite
• Montage directement en sortie de conduite dans un écoulement gravitaire
Montage dans un écoulement gravitaire
La proposition d' i nstallation suivante permet toutefois le montage dans une conduite
verticale avec fluide descendant. Les restrictions de conduite ou l' u tilisation d' u n
diaphragme avec une section plus faible évitent la vidange du capteur en cours de mesure.
5
Montage dans un écoulement gravitaire (p. ex. applications de dosage)
1
Réservoir d' a limentation
2
Capteur
3
Diaphragme, restriction
4
Vanne
5
Réservoir de remplissage
1
2
3
4
5
Montage
A0028772
A0028773
