Raccordement électrique
44
7.3 Raccordement de l'appareil de mesure: Proline 500 –
numérique
AVIS
Un raccordement incorrect compromet la sécurité électrique !
‣
Seul le personnel spécialisé dûment formé est autorisé à effectuer des travaux de
raccordement électrique.
‣
Respecter les prescriptions et réglementations nationales en vigueur.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection  avant de raccorder d' a utres câbles.
‣
En cas d' u tilisation en zone explosible, respecter les consignes de la documentation Ex
spécifique à l' a ppareil.
7.3.1 Branchement du câble de raccordement
AVERTISSEMENT
L
Risque d'endommagement de l'électronique !
‣
Raccorder le capteur et le transmetteur à la même compensation de potentiel.
‣
Ne relier ensemble que les capteurs et transmetteurs portant le même numéro de série.

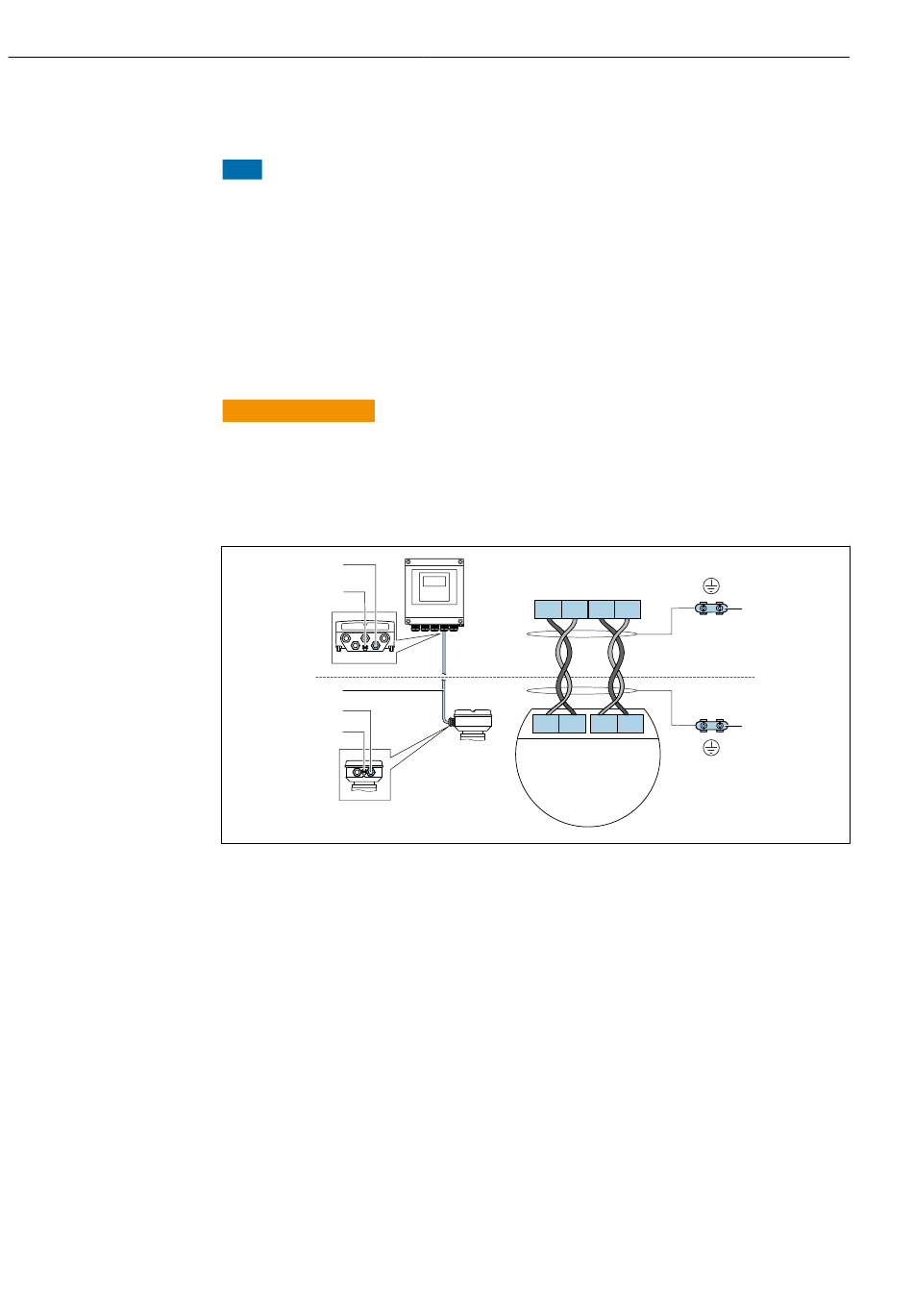

Affectation des bornes du câble de raccordement
1
2
3
5
6
1 Entrée pour le câble du boîtier du transmetteur
2 Terre de protection (PE)
3 Câble de raccordement communication ISEM
4 Mise à la terre via connexion de terre ; dans la version avec connecteur d' a ppareil, la mise à la terre est
assurée par le connecteur lui-même
5 Entrée pour câble ou raccordement du connecteur d' a ppareil sur le boîtier de raccordement du capteur
6 Terre de protection (PE)
Branchement du câble de raccordement au boîtier de raccordement du capteur
• Raccordement via les bornes avec caractéristique de commande "Boîtier de raccordement
du capteur" :
• Option A "Aluminium, revêtu" →  46
• Option B "Inox" →  47
• Option L "Inox, moulé"→  46
• Raccordement via les connecteurs avec caractéristique de commande "Boîtier de
raccordement du capteur" :
Option C : "Ultracompact, hygiénique, inox" →  48
Proline Promass I 500 PROFIBUS PA
+ – B A
61 62 63 64
62 61 64 63
–
+ A B
4
4
A0028198
