Options de configuration
70
Zone d'état
Dans la zone d' é tat de l' a ffichage opérationnel apparaissent en haut à droite les symboles
suivants :
• Signaux d' é tat→  188
• F : Défaut
• C : Test fonctionnement
• S : Hors spécifications
• M : Maintenance nécessaire
• Comportement diagnostic→  189
• : Alarme
• : Avertissement
• : Verrouillage (l' a ppareil est verrouillé via le hardware)
• : Communication (la communication via la configuration à distance est active)

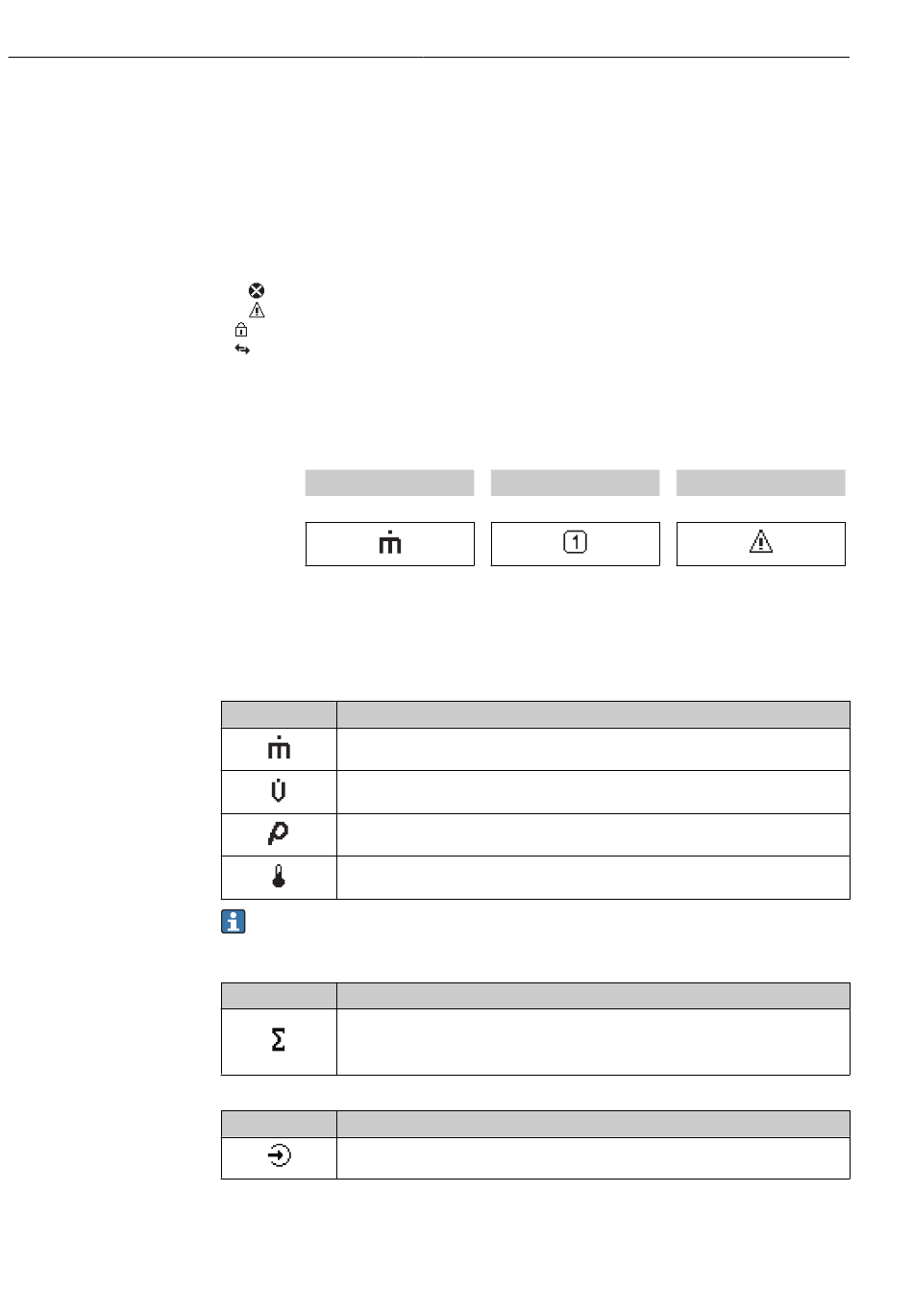

Zone d'affichage
Dans la zone d' a ffichage, chaque valeur mesurée est précédée d' u n type de symbole
déterminé en guise d' e xplication détaillée :
Variable mesurée
↓
Exemple
Variables mesurées
Symbole Signification
Débit massique
• Débit volumique
• Débit volumique corrigé
• Masse volumique
• Masse volumique de référence
Température
Le nombre et le format d' a ffichage des variables mesurées peuvent être configurés via
le paramètre Format d'affichage (→  136).
Totalisateur
Symbole Signification
Totalisateur

Par l' i ntermédiaire du numéro de voie est indiqué lequel des trois totalisateurs est
affiché.
Entrée
Symbole Signification
Entrée état
Proline Promass I 500 PROFIBUS PA
Numéro de voie de mesure
↓
Comportement diagnostic
↓
Apparaît uniquement en
présence d' u n événement de
diagnostic pour cette
variable mesurée.
