Si ces conditions ne peuvent pas être évitées, il est conseillé de conserver le réglage par
défaut du point zéro.
6.2
Montage de l'appareil de mesure
6.2.1
Outils nécessaires
Pour le capteur
Pour les brides et les autres raccords process : utiliser un outil de montage approprié.
6.2.2
Préparation de l'appareil de mesure
1. Retirer tous les emballages de transport restants.
2. Enlever les disques ou capuchons de protection présents sur le capteur.
3. Enlever l' a utocollant sur le couvercle du compartiment de l' é lectronique.
6.2.3
Montage de l'appareil de mesure
AVERTISSEMENT
L
Danger dû à une étanchéité insuffisante du process !
‣
Veiller à ce que les diamètres intérieurs des joints soient supérieurs ou égaux à ceux des
raccords process et de la conduite.
‣
Veiller à ce que les joints soient intacts et propres.
‣
Fixer correctement les joints.
1. S' a ssurer que la direction de la flèche sur la plaque signalétique du capteur coïncide
avec le sens d' é coulement du produit.

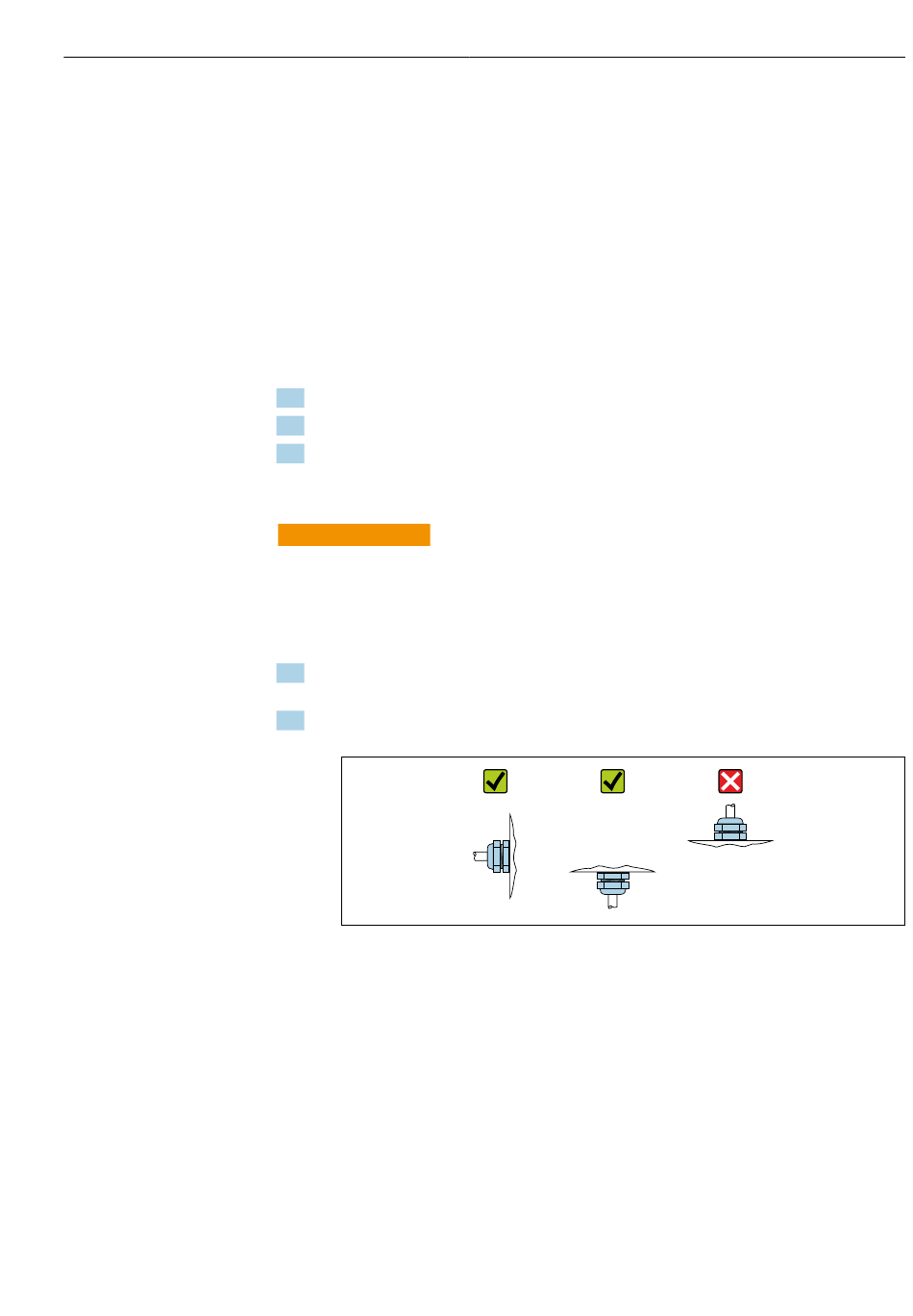

2. Monter l' a ppareil de mesure ou tourner le boîtier du transmetteur de manière à ce
que les entrées de câble ne soient pas dirigées vers le haut.
6.2.4
Rotation du module d'affichage
L' a fficheur local n' e st disponible que dans le cas de la version d' a ppareil suivante :
Variante de commande "Affichage; configuration", option B : 4 lignes; éclairé, via
communication
Le module d' a ffichage peut être tourné pour optimiser la lisibilité.
Montage
A0029263
