Raccordement électrique
28
7.2.3 Affectation des bornes
Transmetteur
Variante de raccordement PROFINET
Caractéristique de commande "Sortie", option R
Selon la version du boîtier, les transmetteurs peuvent être commandés avec des bornes ou
des connecteurs.
Types de raccordement disponibles
Caractéristique
de commande
Sortie
"Boîtier"
Options Connecteurs
A, B d' a ppareil
→  29
Options Connecteurs
A, B, C d' a ppareil
→  29
Caractéristique de commande "Boîtier" :
• Option A : compact, alu revêtu
• Option B : compact, hygiénique, inox
• Option C : ultracompact, hygiénique, inox

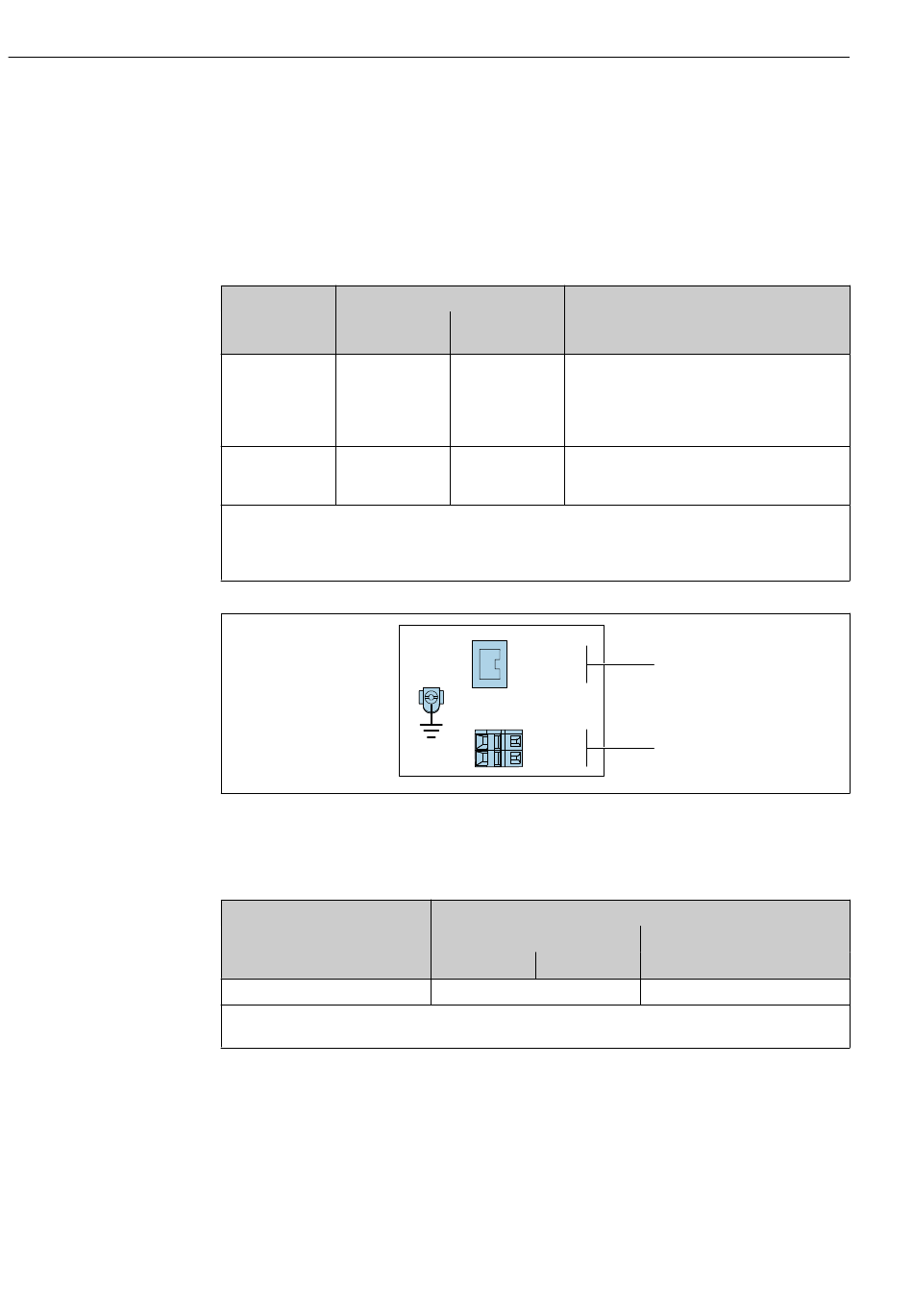

 6 Affectation des bornes PROFINET
1 Tension d' a limentation : DC 24 V
2 PROFINET
Caractéristique de commande
"Sortie"
Option R
Caractéristique de commande "Sortie" :
Option R : PROFINET
Proline Promass I 100 PROFINET
Options possibles pour la caractéristique de
Alimentation
"Raccordement électrique"
électrique
Bornes • Option L : connecteur M12x1 + filetage NPT ½"
• Option N : connecteur M12x1 + presse-étoupe
M20
• Option P : connecteur M12x1 + filetage G ½"
• Option U : connecteur M12x1 + filetage M20
Connecteurs Option Q : 2 x connecteur M12x1
d' a ppareil
→  29
1 +
L
_
2
L
Numéro de borne
Alimentation électrique
2 (L-) 1 (L+)
DC 24 V
commande
2
1
A0017054
Sortie
Connecteur M12x1
PROFINET
