Proline Promass I 100 PROFINET
Endress+Hauser
Pour la version d' a ppareil avec connecteur : suivre uniquement l' é tape 6.
1. Selon la version du boîtier, desserrer le crampon de sécurité ou la vis de fixation du
couvercle du boîtier.
2. Passer le câble à travers l' e ntrée de câble. Ne pas retirer la bague d' é tanchéité de
l' e ntrée de câble, afin de garantir l' é tanchéité.
3. Dénuder le câble et ses extrémités. Dans le cas de câbles toronnés, sertir en plus des
extrémités préconfectionnées.
4. Raccorder le câble selon l' o ccupation des bornes ou l' o ccupation des broches du
connecteur .
5. Selon la version d' a ppareil, serrer fermement les raccords de câble ou enficher le
connecteur et le serrer fermement .
6.
AVERTISSEMENT
L
Suppression du degré de protection du boîtier en raison d'une étanchéité
insuffisante de ce dernier !
‣
Visser la vis sans l' a voir graissée. Les filets du couvercle sont enduits d' u n
lubrifiant sec.
Suivre la procédure inverse pour remonter le transmetteur.
7.4 Compensation de potentiel
7.4.1 Exigences
Pour la compensation de potentiel :
• Tenir compte des concepts de mise à la terre internes
• Tenir compte des conditions de fonctionnement, telles que le matériau de la conduite et
la mise à la terre
• Raccorder le produit, le capteur et le transmetteur au même potentiel électrique
• Utiliser un câble de terre d' u ne section minimale de 6 mm
câble pour les raccords de compensation de potentiel
7.5 Instructions de raccordement spéciales
7.5.1 Exemples de raccordement
PROFINET
1

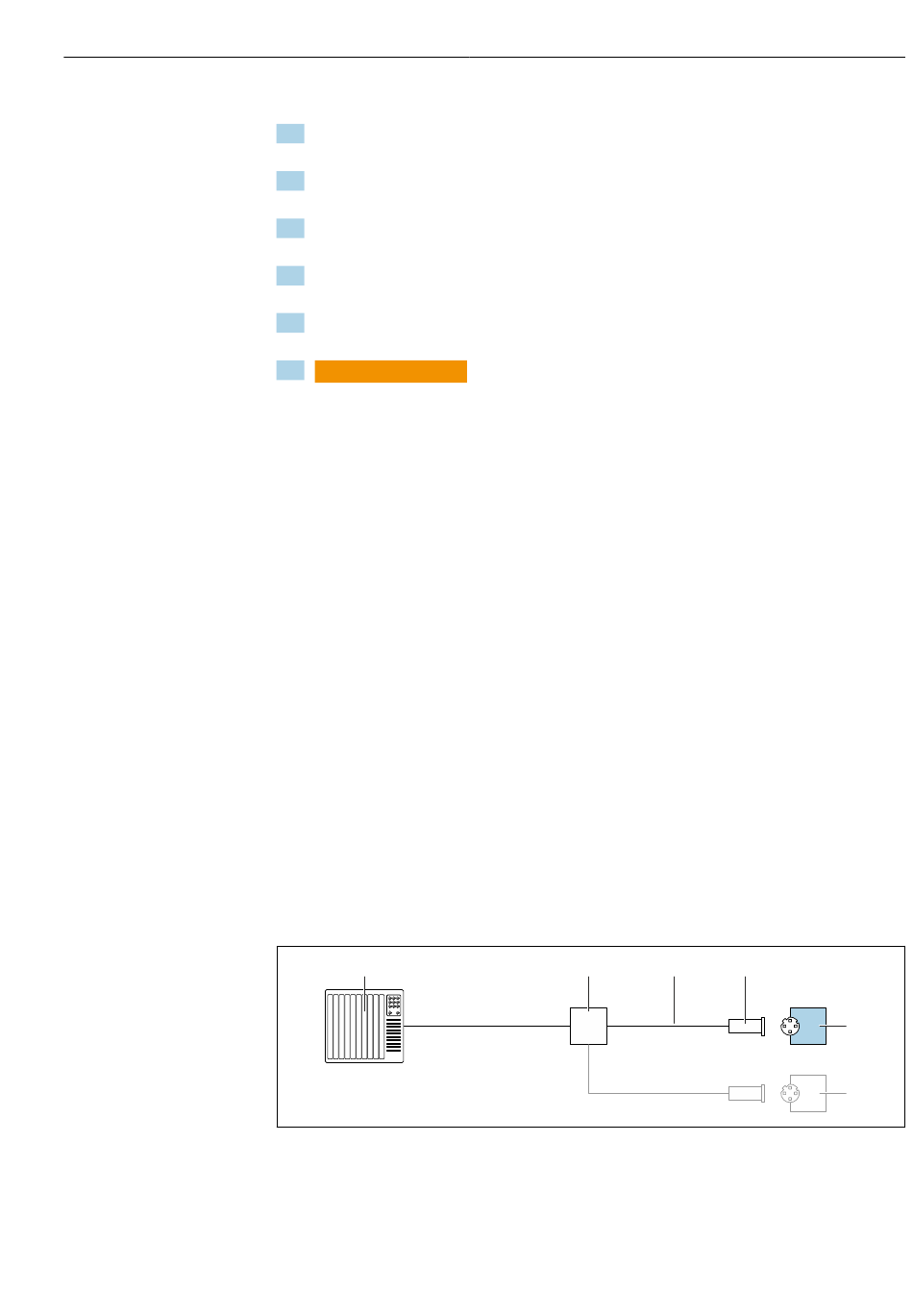

 9 Exemple de raccordement pour PROFINET
1 Système numérique de contrôle commande (p. ex. API)
2 Commutateur Ethernet
3 Respecter les spécifications de câble
4 Connexion d' a ppareil
5 Transmetteur
Raccordement électrique
2 (10 AWG) et une cosse de
2 3 4
5
5
A0028767
