Image 7-5

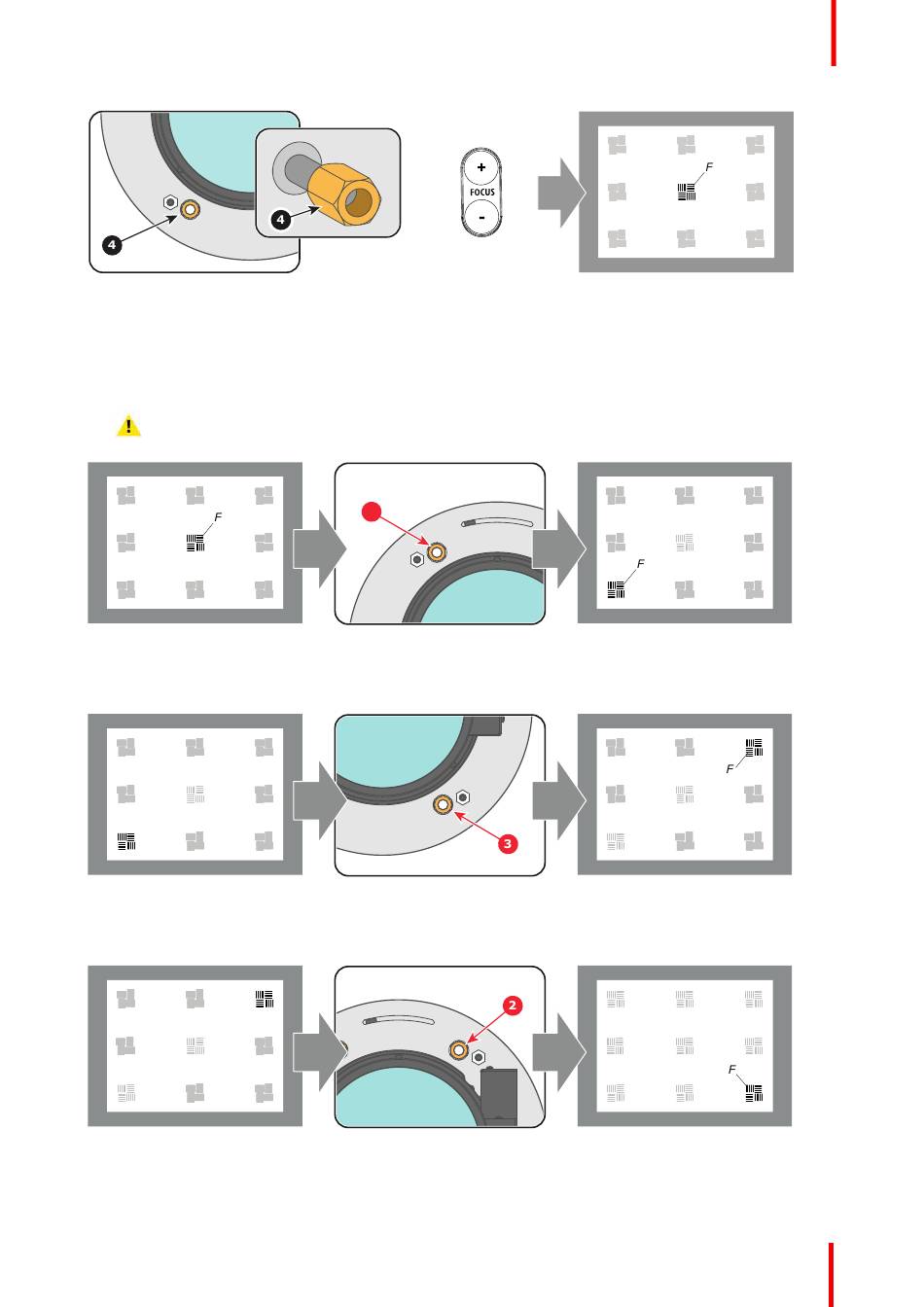

Étapes du réglage Scheimpflug :
1.
Améliorez la netteté de l'image en bas à gauche de l'écran en tournant l'écrou de réglage Scheimpflug situé
en haut à gauche (référence 1 Image 7-6). Suite à cela, la mise au point du centre se décolore un peu mais
cela est normal.
Caution:
Ne retirez pas complètement les écrous de réglage Scheimpflug de la tige filetée. Dans le
cas contraire, le panneau avant du porte-objectif tombera avec l'objectif.
Image 7-6
2.
Améliorez la netteté de l'image en haut à droite de l'écran en tournant l'écrou de réglage Scheimpflug situé en
bas à droite (référence 3 Image 7-7).
Image 7-7
3.
Améliorez la netteté de l'image en bas à droite de l'écran en tournant l'écrou de réglage Scheimpflug situé en
haut à droite (référence 2 Image 7-8).
Image 7-8
1
Scheimpflug
R5906150FR /04
XDL
77
