Installation physique
A
B
C
4
5
6

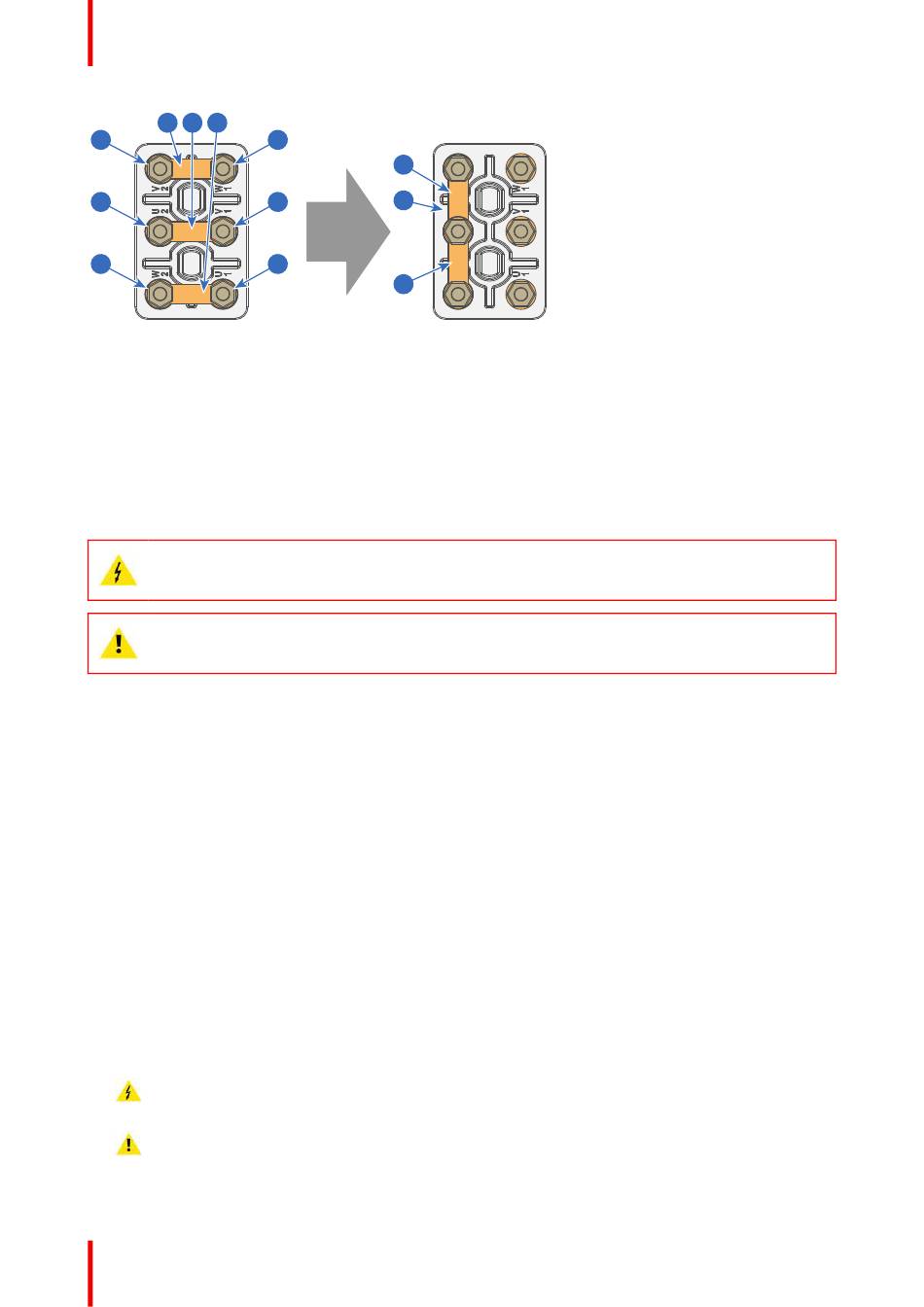

Image 5-14
2.
Enlevez les liaisons installées (A, B et C).
3.
Reliez les broches gauches entre elles. Établissez 2 liaisons entre la broche supérieure et la broche centrale
(A, B) et 1 liaison entre la broche centrale et la broche inférieure (C).
5.8 Branchement du projecteur sur l'alimentation
électronique
AVERTISSEMENT : L'ensemble de l'installation électrique doit être protégé par un coupe-circuit
adapté et facilement accessible, des disjoncteurs et des interrupteurs de courant de défaut de mise
à la terre. L'installation doit être conforme aux réglementations électriques locales en vigueur.
PRUDENCE : La section transversale des conducteurs du cordon d'alimentation CA ne sera
pas inférieure à 4 mm
8AWG pour une configuration delta (Δ).
Outils nécessaires
•
Tournevis plat 4 x 100 mm
•
Clé dynamométrique à tête plate (taille moyenne)
Pièces nécessaires
Cordon d'alimentation secteur CA certifié, 500 V minimum. Prenez en compte que le presse-étoupe du
projecteur permet un diamètre de câble de 11 à 13 mm.
Branchement du projecteur sur l'alimentation électronique...
1.
Retirez le couvercle du compartiment d'alimentation. Voir la procédure "Accession au compartiment
d'alimentation", page 56.
2.
Poussez le cordon d'alimentation CA dénudé à travers le presse-étoupe (référence 2 Image 5-15).
3.
Connectez les fils à la plaque à 5 bornes (référence 1 Image 5-15) comme sur l'illustration. Utilisez un
tournevis dynamométrique pour serrer les vis de la plaque à 5 bornes avec un couple de 1,7 Nm (1,25 lbf*ft).
Connectez toujours le conducteur de protection (PE) au connecteur marqué PE sur la barrette à bornes.
Si un conducteur neutre est disponible, connectez-le toujours au connecteur marqué N sur la barrette à
bornes.
Warning:
Connectez d'abord le conducteur PE, puis les autres conducteurs.
Caution:
lorsqu'un cordon d'alimentation CA flexible est utilisé, vérifiez que chaque
extrémité de conducteur est dotée d'un manchon d'extrémité.
