Installation physique
Comment relier les verrouillages de sécurité externes au projecteur...
1. Enlevez le bornier à 10 pôles de son socle (référence 3 Image 5-11). Utilisez un petit tournevis.
2. Guidez le ou les câbles provenant du ou des dispositifs de verrouillage externe à travers le ou les presse-
étoupes situés à la base des compartiments d'alimentation (référence 4 Image 5-11).
3. Enlevez le ou les câbles de shunt du bornier à 10 pôles et connectez le ou les câbles conformément au
schéma de Image 5-11.
Note: Enlevez uniquement les câbles de shunt des broches devant être connectées à un dispositif de
verrouillage de sécurité interne. Tous les autres câbles de shunt doivent rester en place.
Note: Deux dispositifs de verrouillage de sécurité externe maximum peuvent être connectés. Ces
dispositifs de verrouillage doivent avoir des contacts à double pôle normaux ouverts. Pour le
fonctionnement normal du projecteur, les contacts ouverts normaux sont poussés vers l'état fermé
pour fermer le circuit, ce qui permet d'activer les PSU des lasers.
La clé maître interne peut être étendue avec une clé maître externe à pôle simple (MK).
4. Insérez à nouveau le bornier à 10 pôles dans son socle. Utilisez un petit tournevis pour fixer le bornier.
5. Insérez le ou les câbles dans l'attache-câble situé en dessous du bornier (référence 5 Image 5-11).
5

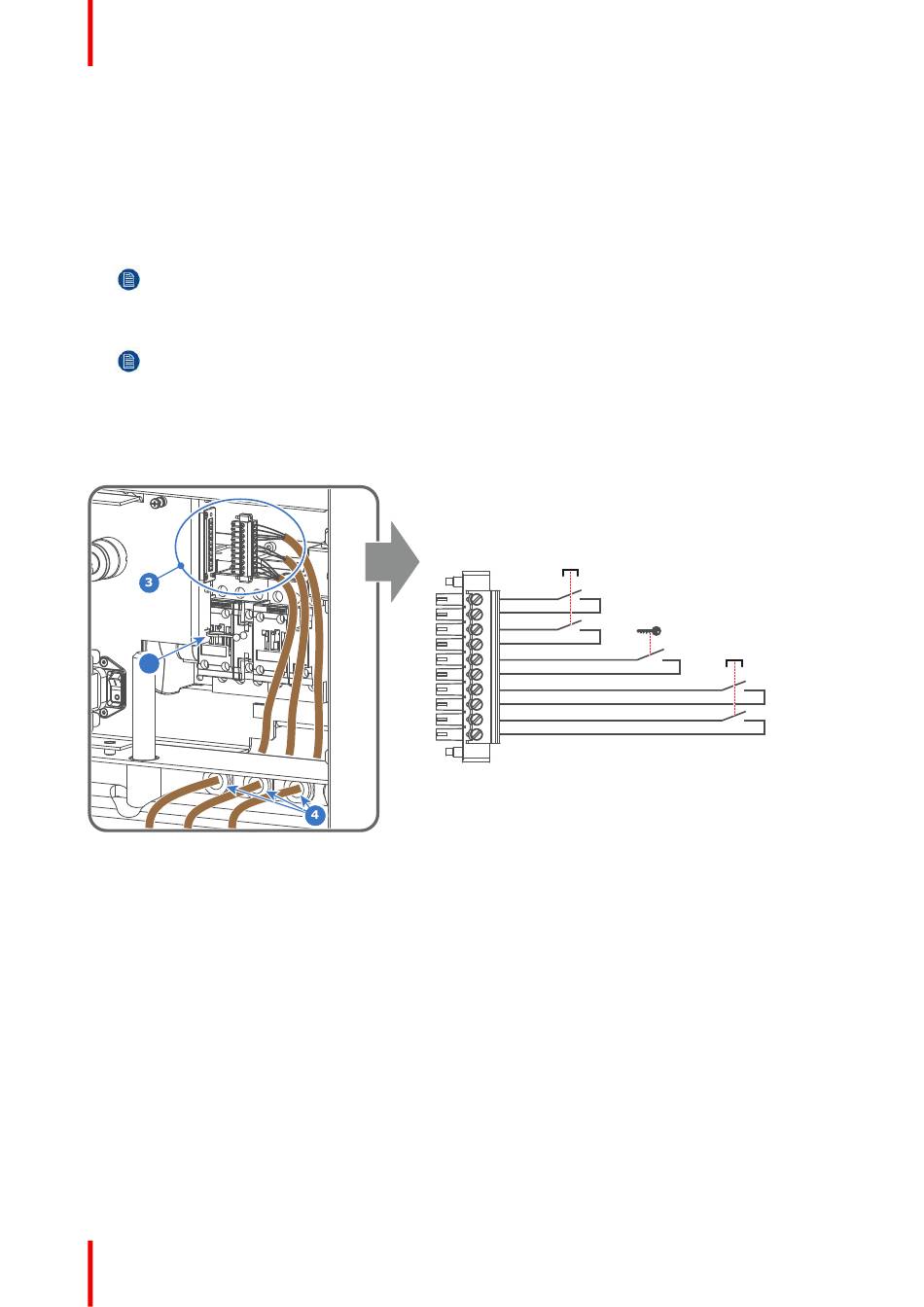

Image 5-11
6. Installez le couvercle du compartiment d'alimentation.
5.7 Configuration de l'alimentation triphasée du
projecteur
À propos de l'alimentation électrique
L'alimentation électrique du projecteur peut être configurée pour une alimentation électrique de 200-240 V/
346-415 V dans une configuration Y (3 W + N + PE) ou de 200-240 V dans une configuration Δ (3 W + PE).
Avant de faire fonctionner le projecteur, placez les liaisons dans la position correcte, en fonction de
l'alimentation électrique locale.
Pour un système 3 W + N + PE, 346 à 415 V sont mesurés entre les lignes, 200 à 240 V entre les lignes et le
conducteur neutre.
Pour un système 3 W + PE, 200 à 240 V sont mesurés entre les lignes.
