Barco XDL Serie Manuel D'installation page 53

Lorsque vous essayez d'incliner le projecteur à un angle allant au-delà de ce que les pieds du
projecteur peuvent gérer, utilisez une structure externe qui permet plutôt d'atteindre cet angle.
Tenez compte du fait que lorsque vous utilisez une structure externe, les pieds du projecteur
doivent être complètement retirés et les trous doivent être utilisés pour attacher le projecteur au
cadre de montage (avec des vis hexagonales de 17 mm).
Outils nécessaires
• Clé à fourche de 17 mm
• Clé à fourche de 24 mm
Comment aligner
1. Placez le projecteur à l'emplacement souhaité. Tenez compte de la plage de zoom de l'objectif utilisé et de la
taille de l'écran.
2. Projetez l'une des mires internes sur l'écran.
3. Rentrez ou sortez les pieds réglables jusqu'à ce que la mire projetée soit parfaitement rectangulaire et à
niveau. Pour ce faire, procédez comme suit :
• Desserrez l'écrou long (référence 1 Image 5-3) de la tige filetée des quatre pieds du projecteur. Utilisez
une clé plate de 24 mm.
• Réglez la hauteur des quatre pieds pour mettre le projecteur à niveau. Utilisez une clé plate de 17 mm
pour régler la hauteur conformément à l'illustration (référence 2 Image 5-3).
• Sécurisez la hauteur du pied en resserrant les écrous longs (référence 1 Image 5-3) de chaque pied du
projecteur contre le châssis du projecteur.
1

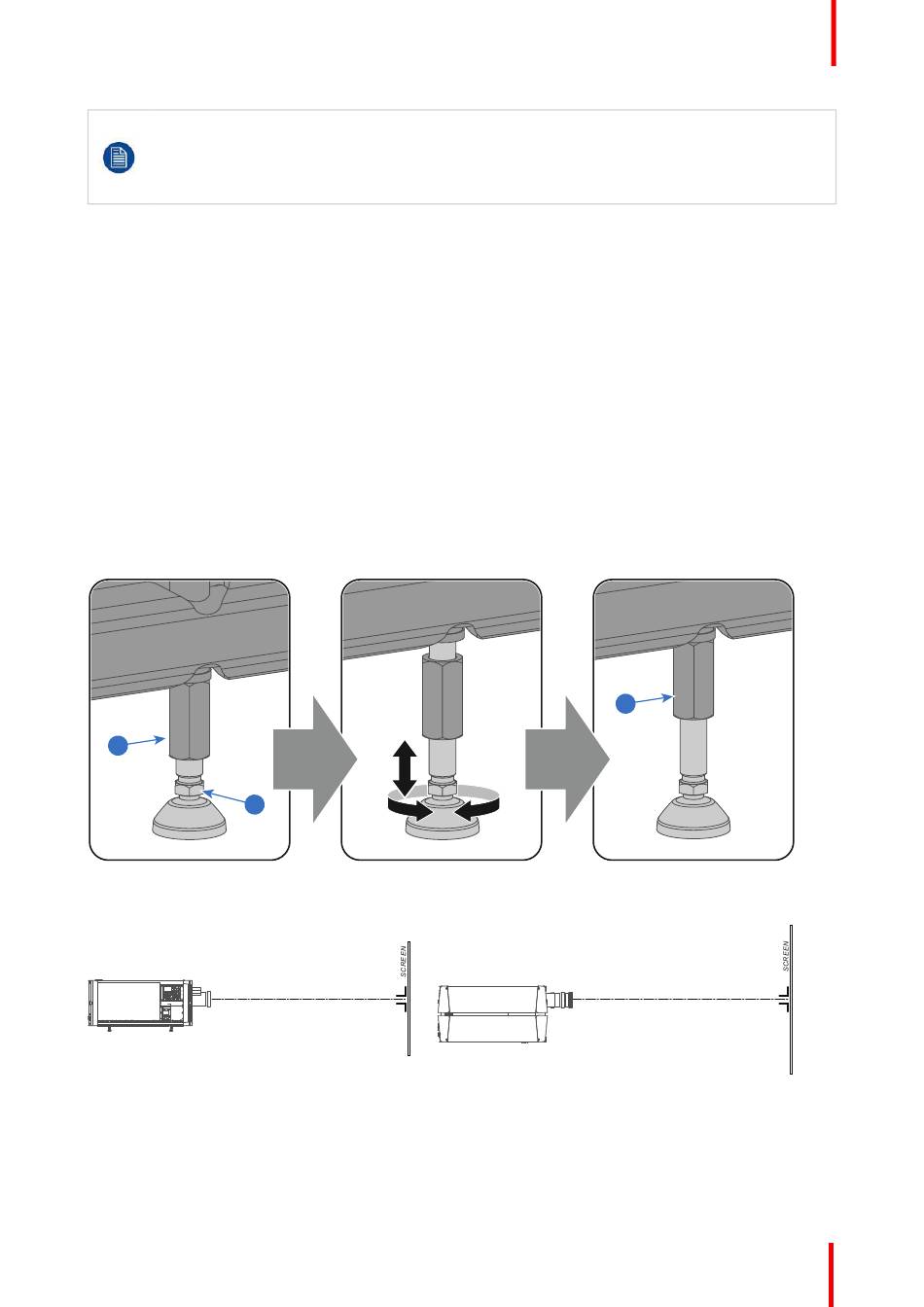

Image 5-3: Alignement de niveau
Lorsque vous avez terminé, le projecteur est perpendiculaire à l'écran sur les plans horizontal et vertical.
Image 5-4: Réglage d'angle
2
Installation physique
1
R5906150FR /04 XDL 53
