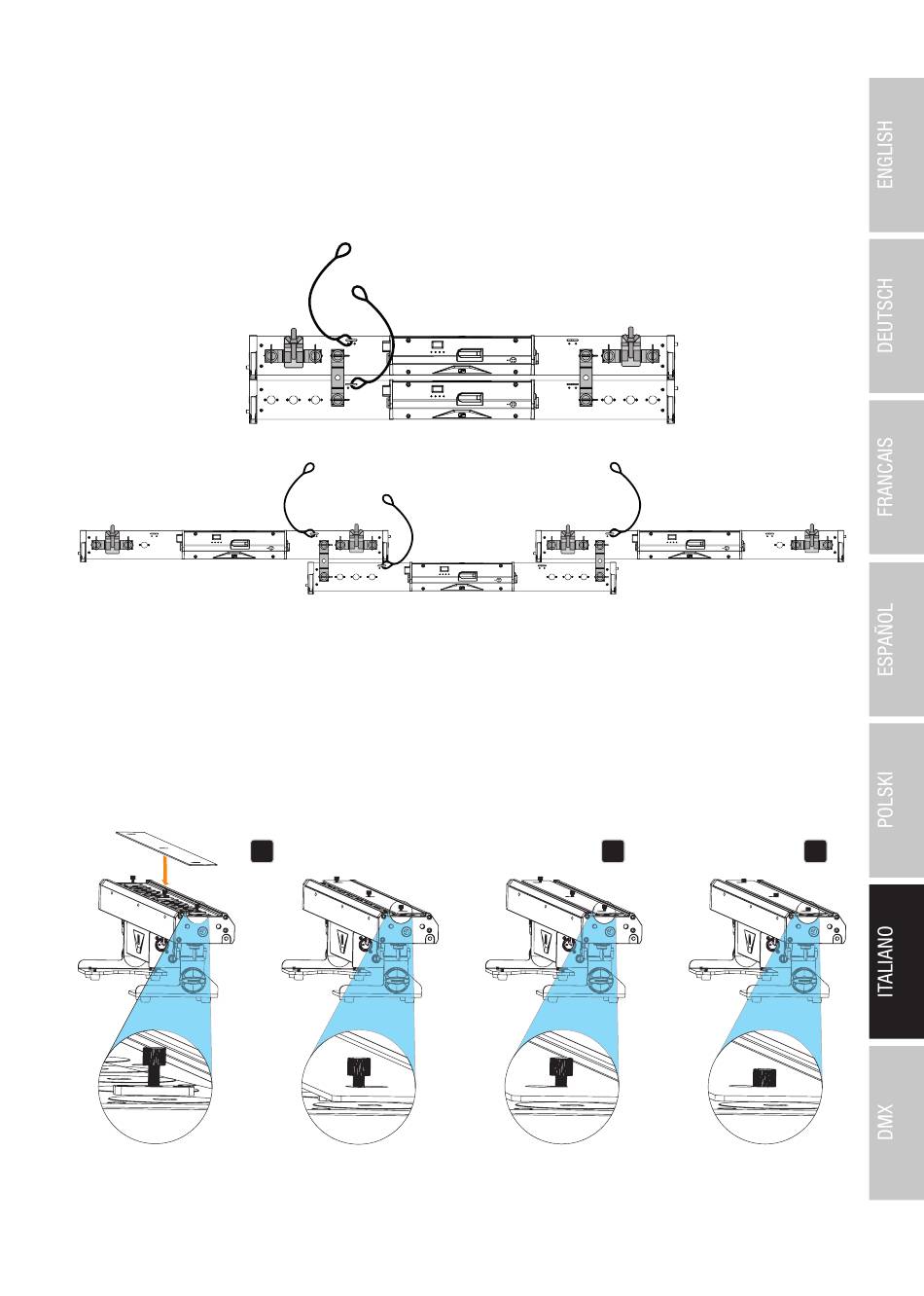

Collegamento dei fari a grappolo
I fari si possono collegare tra loro direttamente solo utilizzando staffe Omega con le seguenti
opzioni di montaggio (max 2 fari, 2 staffe Omega per ogni faro in dotazione). Il montaggio su
traversa deve essere effettuato con staffe Omega separate e appositi morsetti. Non utilizzare le
staffe Omega come collegamento tra due fari. Ogni faro deve essere fissato alla traversa con un
cavo di sicurezza adatto.
MONTAGGIO DEL FILTRO FROST
Il filtro Frost è fornito in dotazione con la ROOTBAR6. Per fissare il filtro Frost al faro, allentare
innanzitutto le tre viti zigrinate sul davanti del faro e farle uscire dalla filettatura ruotandole fino
all'arresto. Collocare quindi il filtro Frost sul faro (posizionare le aperture grandi dei fori per la
chiave nel filtro Frost sopra le teste delle viti, v. Fig. 1). Far scorrere lateralmente il filtro Frost fino
all'arresto (Fig. 2). Serrare di nuovo le tre viti zigrinate (Fig. 3).
1 2 3
