2NGA000247 A
3.
4.
Ajout de symboles sur une page d'affichage
1.
2.
3.
SSC600
Manuel d´Ingénierie
Ajoutez des liaisons entre les jonctions de jeu de barre.

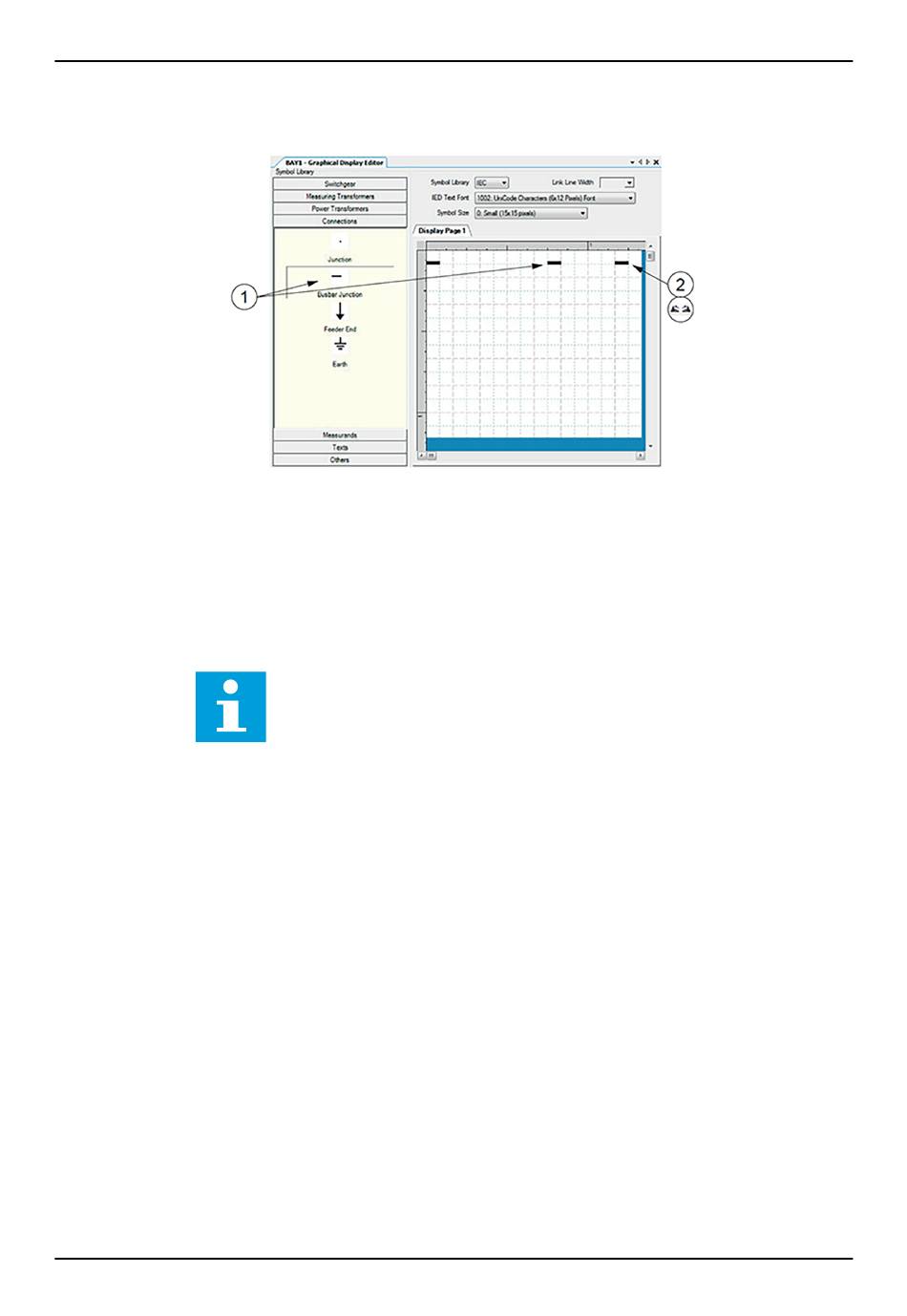

Figure 57. Éditeur graphique : tracé d'un jeu de barre et positionnement de jonctions
de jeu de barre
1
Jonction de jeu de barre
2
Commande de rotation
Ajoutez une liaison entre un point de jonction de jeu de barre et le symbole ou le
point de jonction correspondant.
Note: L'IHMW de SSC600 ne prend en charge que les jeux de barre
horizontaux.
Préparez la structure du schéma unifilaire en plaçant les symboles aux positions
souhaitées dans la zone d'affichage.
Faites glisser des symboles d'appareil ou de transformateur vers une maille de la
grille.
Faites glisser des symboles de connexion vers une maille de la grille
Ingénierie de l'IHMW
91
