Introduction
La sous-station intelligente ABB Ability
électriques SSC600 est un dispositif de sous-station intelligente conçu pour la protection,
le contrôle, la mesure et la supervision de sous-stations des services publics et de
dispositifs de commutation et d'équipements industriels. La conception de l'appareil s'est
inspirée de la norme IEC 61850 pour la communication et l'interopérabilité des dispositifs
d'automatisation des sous-stations. Il est totalement intégrable avec les IED de la série
Relion pour créer une solution complète. Des fonctionnalités optionnelles sont
disponibles au moment de passer commande, à la fois pour le logiciel et pour
l'équipement informatique, par exemple, des packs d'applications spéciales et des
modules de communication supplémentaires.

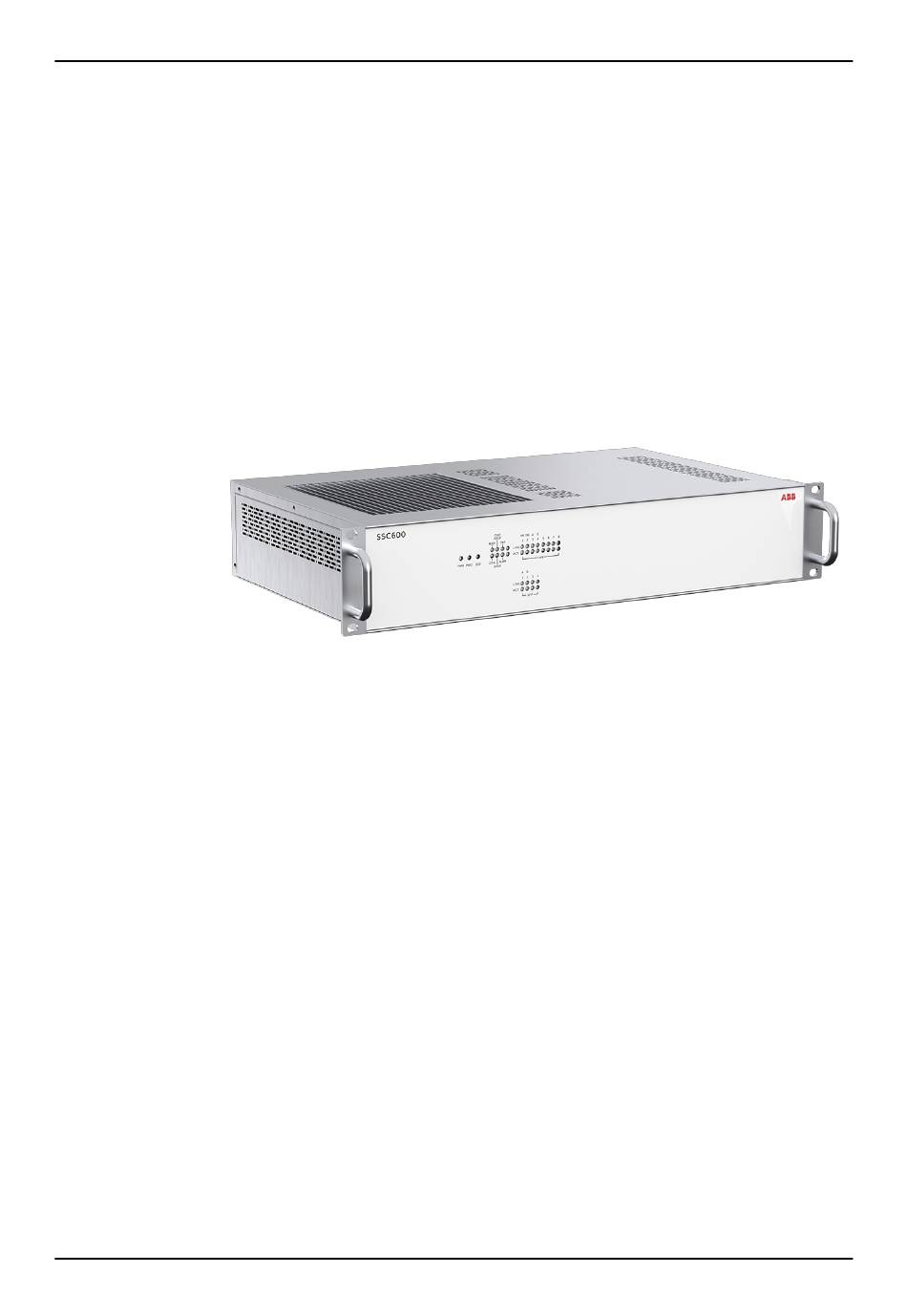

Figure 1. SSC600
2.1
À propos de ce manuel
Le manuel d'ingénierie explique comment réaliser l'ingénierie du dispositif à l'aide des
différents outils de PCM600. Il explique comment configurer un projet PCM600 et insérer
le dispositif dans la structure du projet. Le manuel recommande également une séquence
pour l'ingénierie des fonctions de protection et de contrôle-commande, les fonctions de
l'IHML ainsi que les fonctions de communication pour le protocole CEI 61850 et les
autres protocoles pris en charge.
2.2
Public visé
Ce manuel s'adresse aux ingénieurs système et projet participant au processus
d'ingénierie d'un projet, ainsi qu'au personnel d'installation et de mise en service, qui
utilisent les données techniques lors de l'ingénierie, l'installation et la mise en service et
en fonctionnement normal.
Les ingénieurs système doivent avoir une connaissance approfondie de l'application, des
équipements de protection et de contrôle-commande ainsi que de la logique fonctionnelle
configurée dans le dispositif. Le personnel chargé de l'installation et de la mise en service
doit posséder des connaissances de base sur la manipulation des équipements
électroniques.
SSC600
Manuel d´Ingénierie
™
de contrôle et de protection des systèmes
Introduction
