Ingénierie de la norme CEI 61850
4.
5.
Définition d'entrées de données à l'aide d'IET600
1.
2.
3.
124
Pour ajouter un nouveau jeu de données, faites un clic droit dans la zone contenant
les noms des jeux de données et sélectionnez Insert new row dans le menu
contextuel.
Définissez le nœud logique où le jeu de données doit être placé (acceptez le « LD0/
LLN0 » présélectionné) et donnez au jeu de données un nom unique.

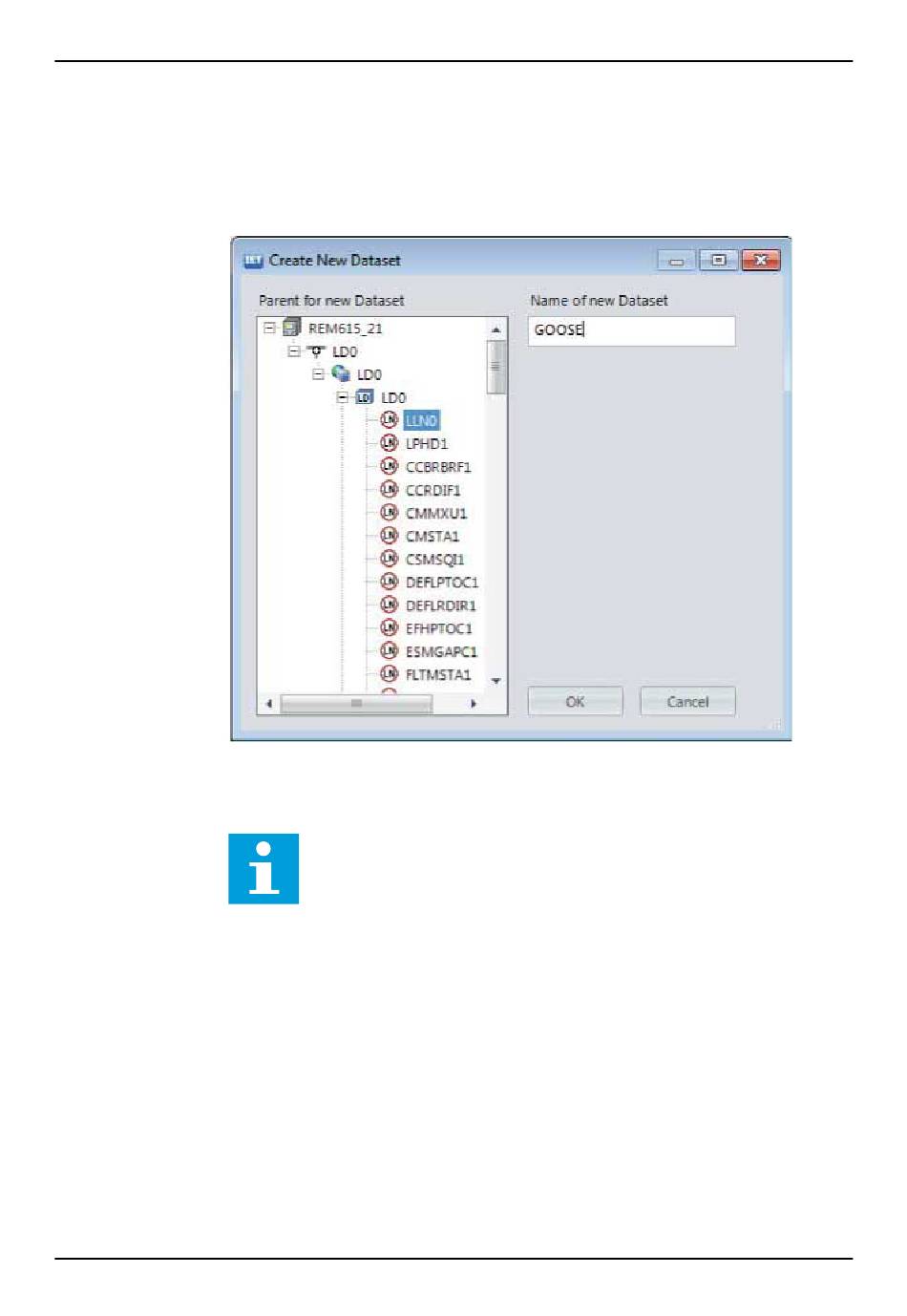

Figure 84. Nommage d'un jeu de données dans IET600
Une fois les jeux de données GOOSE créés, définissez leurs attributs de données.
Note: Si des attributs de qualité de données sont ajoutés au jeu de
données, ils doivent être placés après la valeur d'état de l'objet de
données correspondant.
Le jeu de données GOOSE reçu peut contenir des signaux au niveau de l'attribut de
données ou de l'objet de données. Les entrées GOOSE de niveau objet de données
ne peuvent être reçues que par les types de CDC suivants : SPS, SPC, ACD, ACT,
DPS, DPC, INC, INS, ENC et ENS. Les autres types de CDC ne peuvent être
connectés à l'application que lorsque le jeu de données est défini au niveau attribut.
Sélectionnez l'onglet Datasets dans le volet de l'éditeur.
Sélectionnez un jeu de données GOOSE.
Dans les listes de choix en dessous du tableau des jeux de données, sélectionnez
un attribut de données ou un objet de données à utiliser.
-
Cliquez sur Append >> pour ajouter l'attribut de données à la fin du jeu de
données.
2NGA000247 A
SSC600
Manuel d´Ingénierie
