2NGA000247 A
9.2.2
Montage de l'appareil
Le SSC600 est livré avec des kits pour un montage en rack dans le châssis.

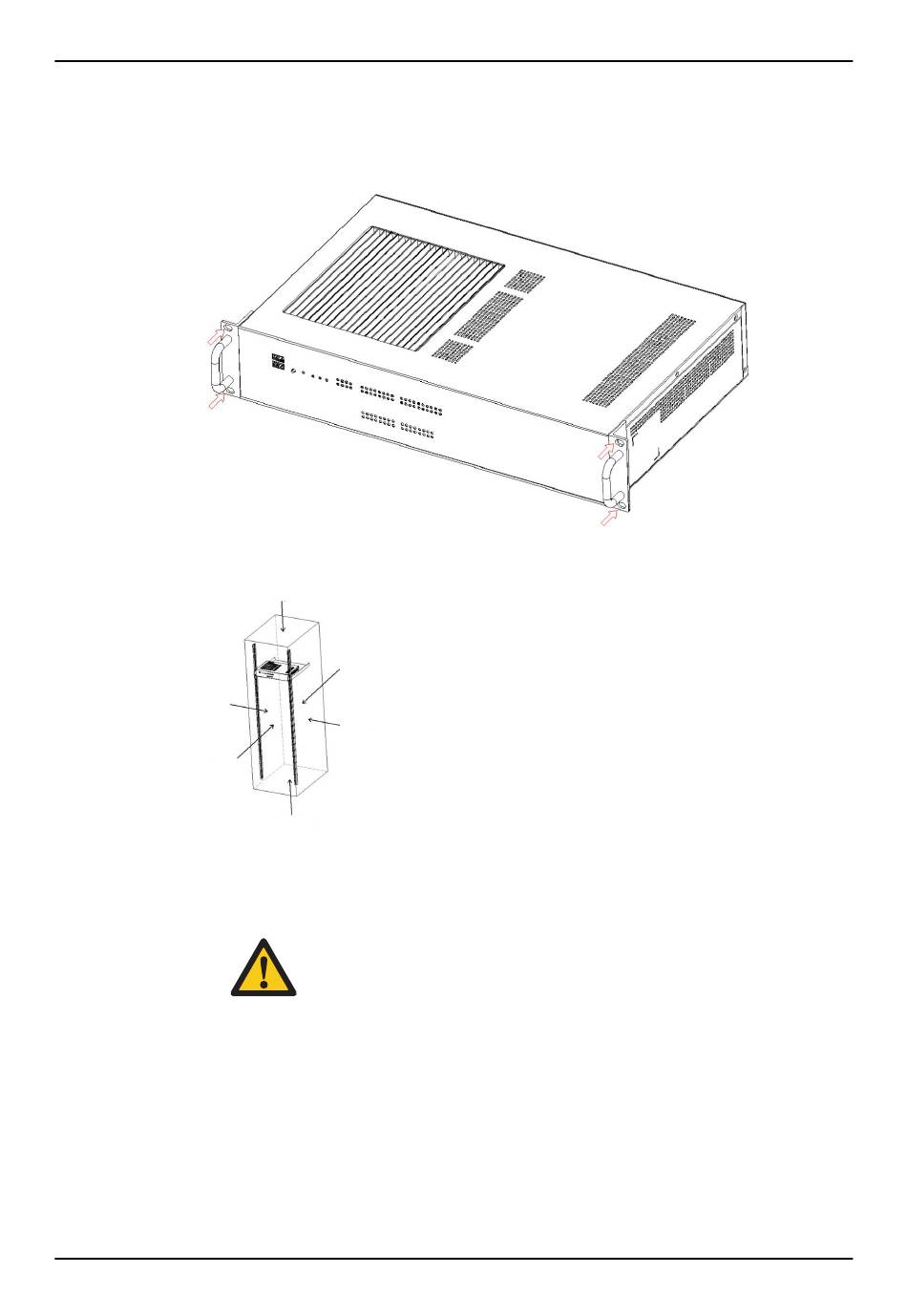

Figure 142. Installation du produit SSC600 dans un emplacement de rack
Gauche
Avant
Figure 143. Armoire d'installation du SSC600
1.
2.
SSC600
Manuel d´Ingénierie
Haut
Arrière
Droite
Bas
Utilisez les 4 trous de vis pour monter le SSC600 dans le rack.
Précaution: Le SSC600 ne peut être monté que dans une armoire
d'équipement standard avec au minimum une hauteur de 2 U disponible.
L'armoire d'équipement doit satisfaire à deux exigences :
1.
la taille maximale de l'orifice de refroidissement en haut, à gauche, à
droite, à l'avant et à l'arrière ne doit pas dépasser 5 mm ;
2.
il n'existe pas de limite à la taille de l'orifice du fond.
Le SSC600 est équipé d'ailettes en aluminium sur le dessus pour la dissipation
thermique. Une convection naturelle est ainsi générée pour faciliter l'échange de
chaleur. Pour optimiser les performances thermiques, laissez un espace libre de 2 U
(88,9 mm) au-dessus de l'unité.
Installation
187
