Projet COM600S
Le pack de connectivité SSC600 prend en charge SAB600. Un dispositif de poste
intelligent SSC600 peut être importé dans SAB600. Il est également possible d'importer
un projet PCM600 complet comprenant un SSC600 et d'autres dispositifs dans SAB600.
Le dispositif SSC600 prend en charge plusieurs fonctions de COM600S.
•
Contrôle-commande de l'appareillage de connexion
•
Surveillance des valeurs mesurées
•
Lecture des enregistrements de perturbation
•
Réglage des paramètres
5.5.1
Sélection du port de communication pour la configuration
Lorsqu'un DEI est configuré pour un projet PCM600, la connexion entre le DEI et l'outil
peut être établie à l'aide d'une liaison point à point entre le port local/distant du DEI et
l'ordinateur ou en connectant l'ordinateur au port arrière du DEI sur un bus de poste
Ethernet. Dans PCM600, le port de communication local, distant ou arrière peut être
sélectionné à partir de la structure du projet.
En cas d'utilisation du port local/distant, la fonction serveur DHCP doit être activée dans
les réglages de l'adaptateur réseau de l'ordinateur pour obtenir l'adresse IP du DEI.
Sinon, l'adresse IP de l'adaptateur réseau de l'ordinateur peut être configurée
manuellement dans la même plage d'adresses de sous-réseau que le port local/distant.

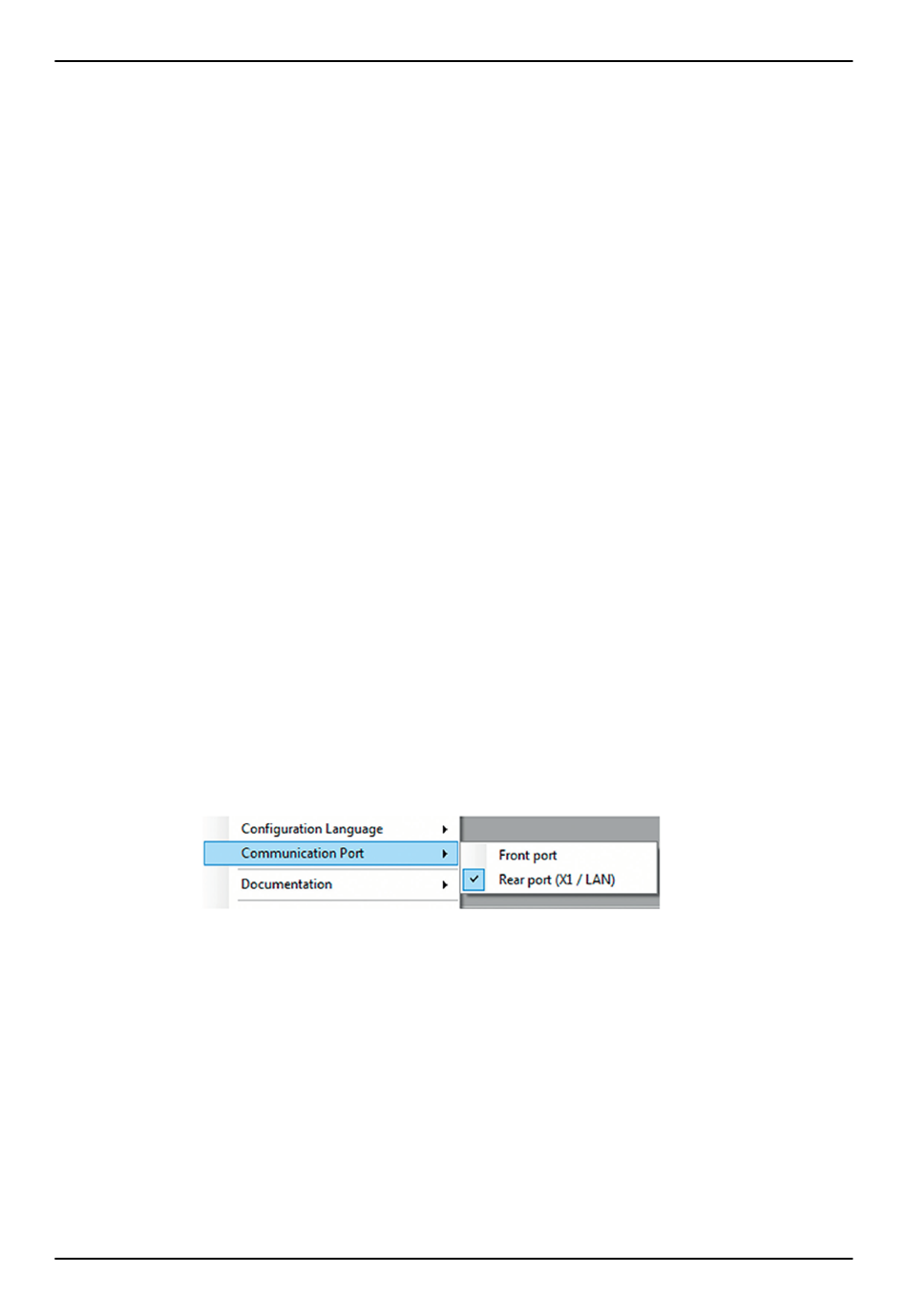

Figure 29. Options de port de communication
•
Vérifiez que les réglages sont corrects pour garantir la bonne configuration de l'accès
au DEI.
-
-
-
SSC600
Manuel d´Ingénierie
Dans la vue Plant Structure, sélectionnez le DEI pour lequel l'adresse IP doit être
saisie.
Dans le menu View, sélectionnez Object Properties.
La boîte de dialogue Object Properties s'ouvre.
Saisissez l'adresse IP dans la ligne IP Address.
Les réglages du port de l'ordinateur doivent correspondre aux réglages du DEI
(adresse IP, masque de sous-réseau, DHCP).
Les éventuels pare-feu de l'ordinateur ou du réseau doivent laisser passer les
services de communication requis.
En cas d'utilisation du port local/distant et de commutation de la connexion de
l'ordinateur vers un autre DEI, il faut un certain temps à l'ordinateur pour
réactualiser l'adresse MAC du DEI afin d'affecter automatiquement l'adresse IP au
port local/distant. L'adresse MAC peut être réinitialisée manuellement en vidant la
table ARP de l'ordinateur.
Configuration d'un projet
59
