Ingénierie de la norme CEI 61850
3.
4.
5.
6.
8.5.4
Configuration de niveau cellule
Configuration d'application du récepteur de SMV
La configuration de l'application récepteur de SMV s'effectue à l'aide de l'outil de
configuration d'application de PCM600. Les blocs fonctionnels SMVRECEIVE sont
utilisés dans l'application récepteur dans PCM600 pour réaliser la supervision des
150
Éditez les propriétés et les adresses du bloc de commande de valeurs
échantillonnées.

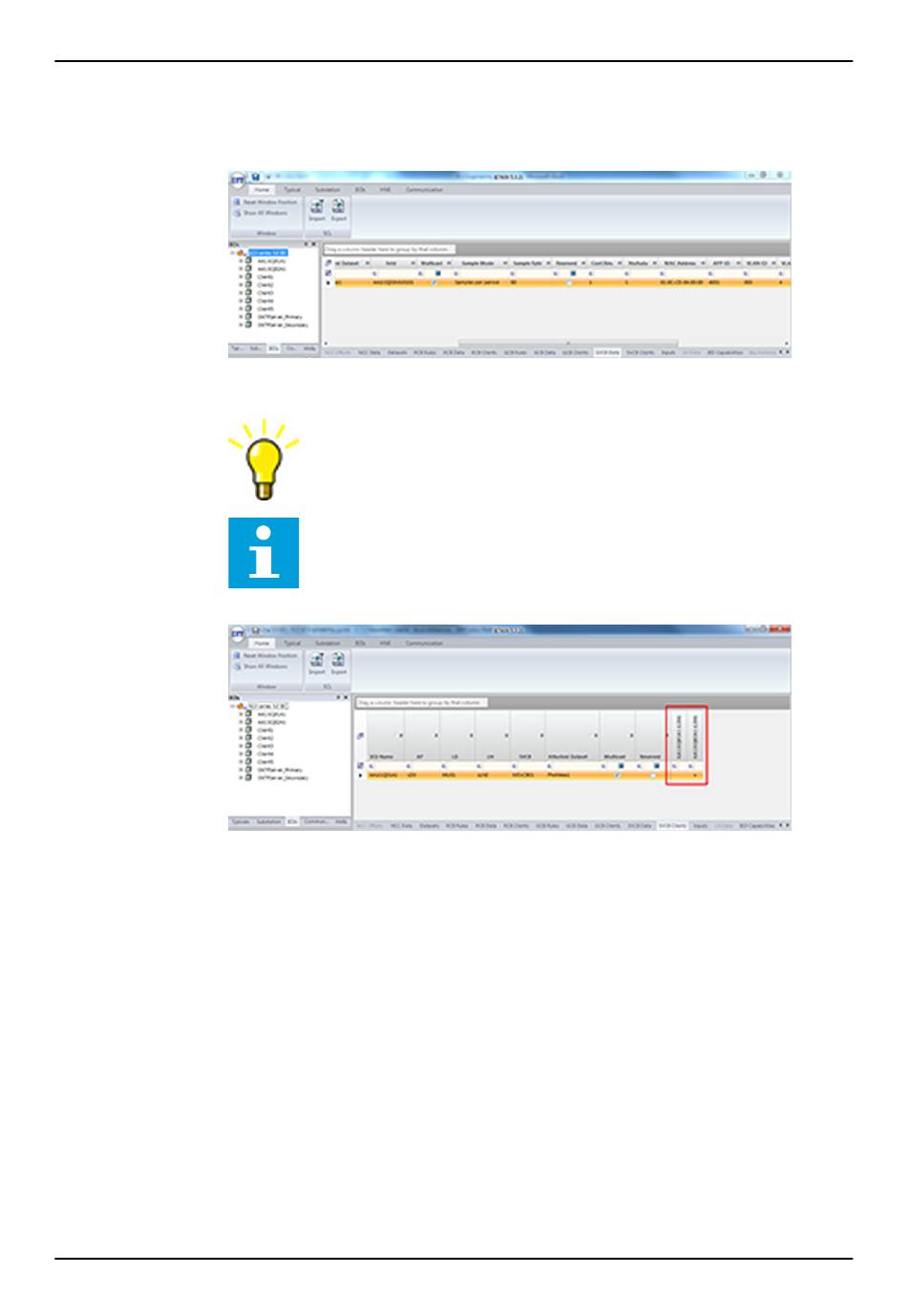

Figure 113. Bloc de commande de valeurs échantillonnées
Conseil: Certains commutateurs ne prennent pas en charge le filtrage
multicast avec la valeur de VLAN « 0 » parce que cela signifie « aucun
VLAN » et VLAN 1 a un but particulier en tant que VLAN de gestion pour
les commutateurs. La valeur de VLAN recommandée est 2...1001.
Note: Utilisez une adresse multicast unique pour chaque SVCB. La plage
d'adresses pour les adresses multicast de valeurs échantillonnées est
01-0C-CD-04-00-00...01-0C-CD-04-FF-FF.
Connectez l'émetteur et les récepteurs de SMV.
Figure 114. Connexions de l'émetteur et des récepteurs de SMV dans IET600
Enregistrez et exportez le fichier SCD et importez-le dans PCM600.
Dans PCM600, sélectionnez Write to IED.
Si la configuration est mise à jour de telle manière qu'elle affecte la valeur Conf.Rev
du SVCB, les configurations de l'émetteur de SMV et de tous les récepteurs doivent
être réécrites à partir de PCM600.
2NGA000247 A
SSC600
Manuel d´Ingénierie
