Manuel d´Ingénierie
-
Cliquez sur Insert > pour ajouter l'attribut de données au-dessus de la ligne
sélectionnée dans la liste des entrées du jeu de données.
Il est possible d'ajouter au maximum 80 attributs de données aux jeux de données
GOOSE d'un DEI. Il est cependant recommandé de limiter le nombre d'attributs à 20
par jeu de données GOOSE, afin d'optimiser les performances des émetteurs/
récepteurs.

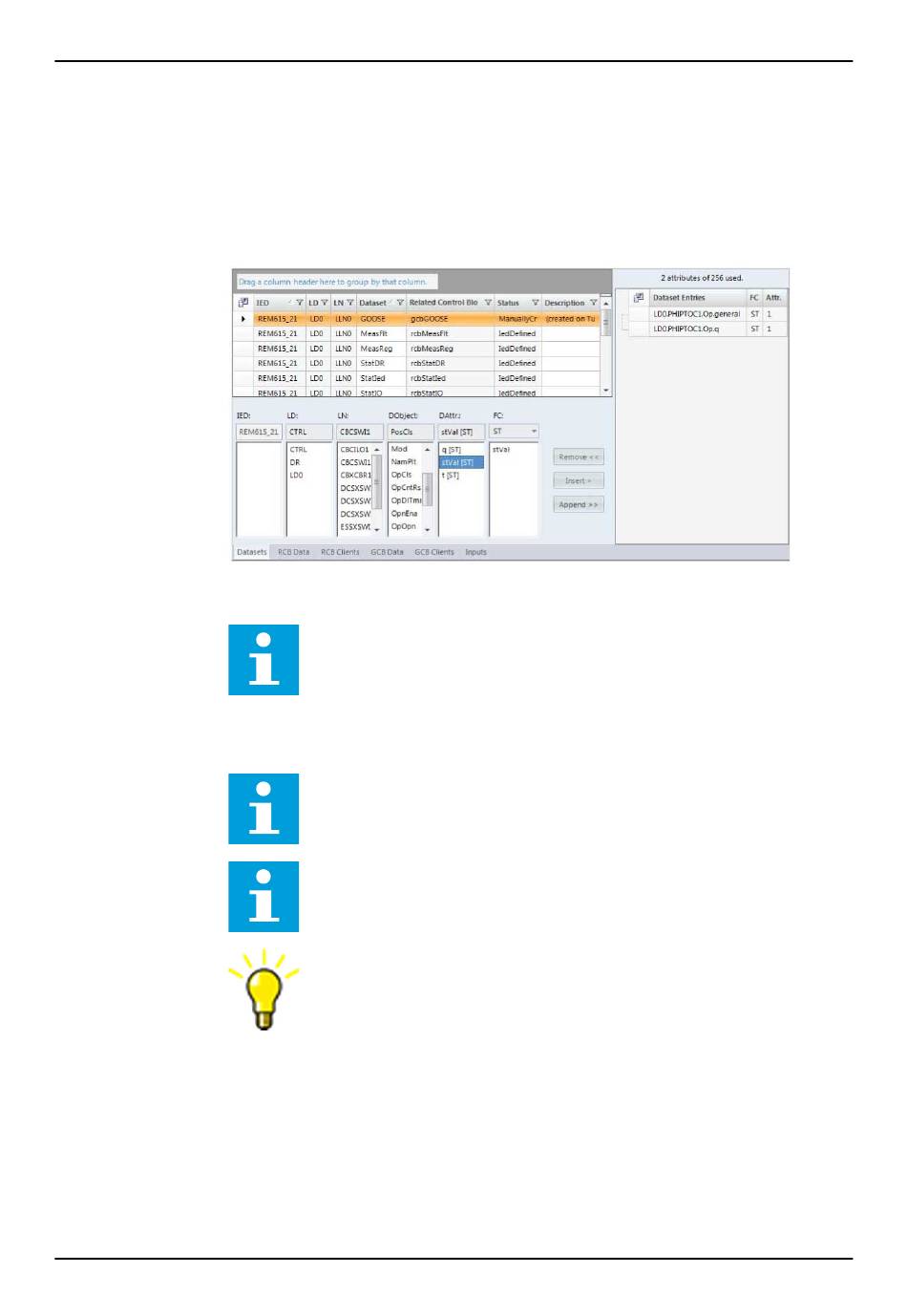

Figure 85. Ajout d'entrées de jeu de données
Note: Le nombre d'attributs qu'il est possible d'ajouter à un jeu de
données et le nombre d'attributs déjà ajoutés s'affichent au-dessus de la
liste d'entrées du jeu de données. Toutefois, IET600 ne pouvant pas
différencier le nombre maximum d'attributs de données entre un jeu de
données pour le reporting vertical et un jeu de données GOOSE, une
valeur maximale trop élevée est indiquée pour un jeu de données
GOOSE.
Note: Si un jeu de données a des attributs de qualité, ceux-ci doivent être
placés après la valeur d'état de l'objet de données correspondant.
Note: Les entrées de jeu de données pour le reporting vertical sont
sélectionnées au niveau objet de données et les entrées pour GOOSE au
niveau attribut de données ou objet de données.
Conseil: Après l'installation du module d'extension de documentation du
pack de connectivité, une liste complète des signaux disponibles avec les
descriptions et les noms CEI 61850 est disponible dans PCM600 dans le
menu Documentation du nœud du DEI. Le nom du document dans
PCM600 est Parameter List.
Après avoir défini les entrées de données pour les jeux de données, configurez les
propriétés du bloc de commande GOOSE.
Ingénierie de la norme CEI 61850
125
